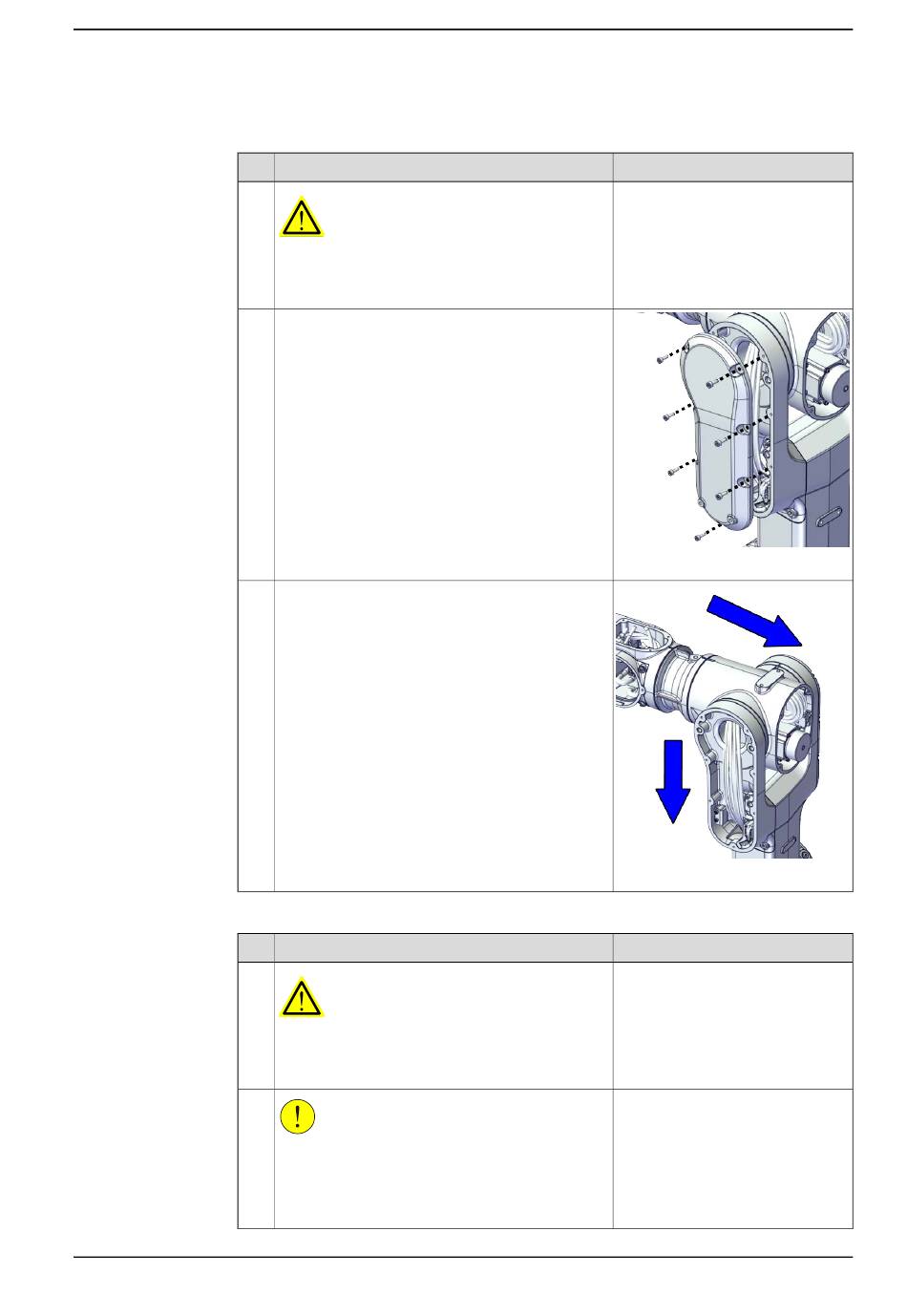

Extraction du faisceau de câbles supérieur
1
2
3
Retrait du moteur de l'axe 4
1
2
Manuel du produit - IRB 1090
3HAC088056-004 Révision: A
Action
DANGER
Assurez-vous que toutes les alimentations élec-
triques, la pression hydraulique et la pression
d'air sont coupées.
Retirez le capot du support du bras inférieur.
Tirez le faisceau de câbles supérieur hors du
boîtier, depuis le support du bras inférieur.
Action
DANGER
Assurez-vous que toutes les alimentations élec-
triques, la pression hydraulique et la pression
d'air sont coupées.
ATTENTION
Le retrait des moteurs libère les axes. Cela signifie
que les axes peuvent tomber.
Assurez-vous que les axes sont bien soutenus
avant de retirer les moteurs.
© Copyright 2023- ABB. Tous droits réservés.
5 Réparation
5.6.1 Remplacement du boîtier
Remarque
xx1800003092
xx1800003093
Remarque
Suite page suivante
Suite
315
