A. Consignes concernant l'installation pneumatique
A.5 Structure d'axe avec le vérin normalisé type DNCI−...
1
1
Guidage
2
Accouplement sans jeu
3
Système de mesure du déplacement
dans la tige de piston et tête du
capteur dans le couvercle de palier
4
Axe avec système de mesure du
déplacement incrémental intégré
(type DNCI−...)
5
Tresse de mise à la masse

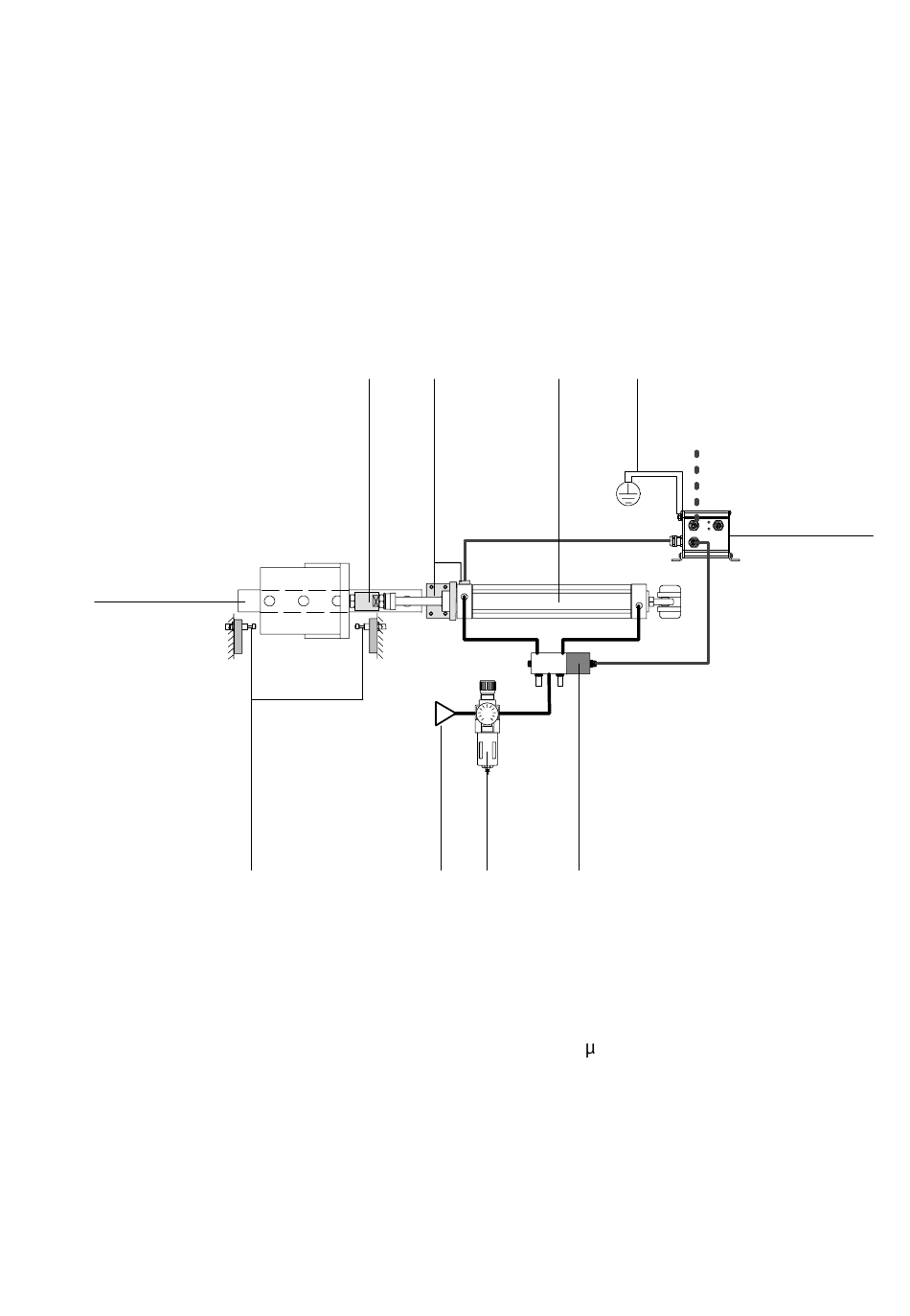

Fig. A/22 : Structure d'axe avec le vérin normalisé type DNCI−...
Festo P.BE−SPC200−FR fr 0503c
La figure suivante présente la structure d'axe en combinaison
avec le vérin normalisé type DNCI−... équipé d'un système de
mesure du déplacement incrémental intégré.
2 3
aJ
4 5
,
9 8 7
6
Interface d'axe type SPC−AIF−INC
7
Distributeur proportionnel type
MPYE−5−...−010B
8
Unité de conditionnement d'air avec
filtre 5 m, sans lubrificateur
9
Source d'air comprimé (4 à 8 bar)
aJ
Amortisseur (en option)
SPC200
Ô Ô Ô Ô
Ô Ô
6
A−31
