2. Montage
1
Afficheur (écran
LCD avec 2 x 16
caractères)
2
Pattes de fixation

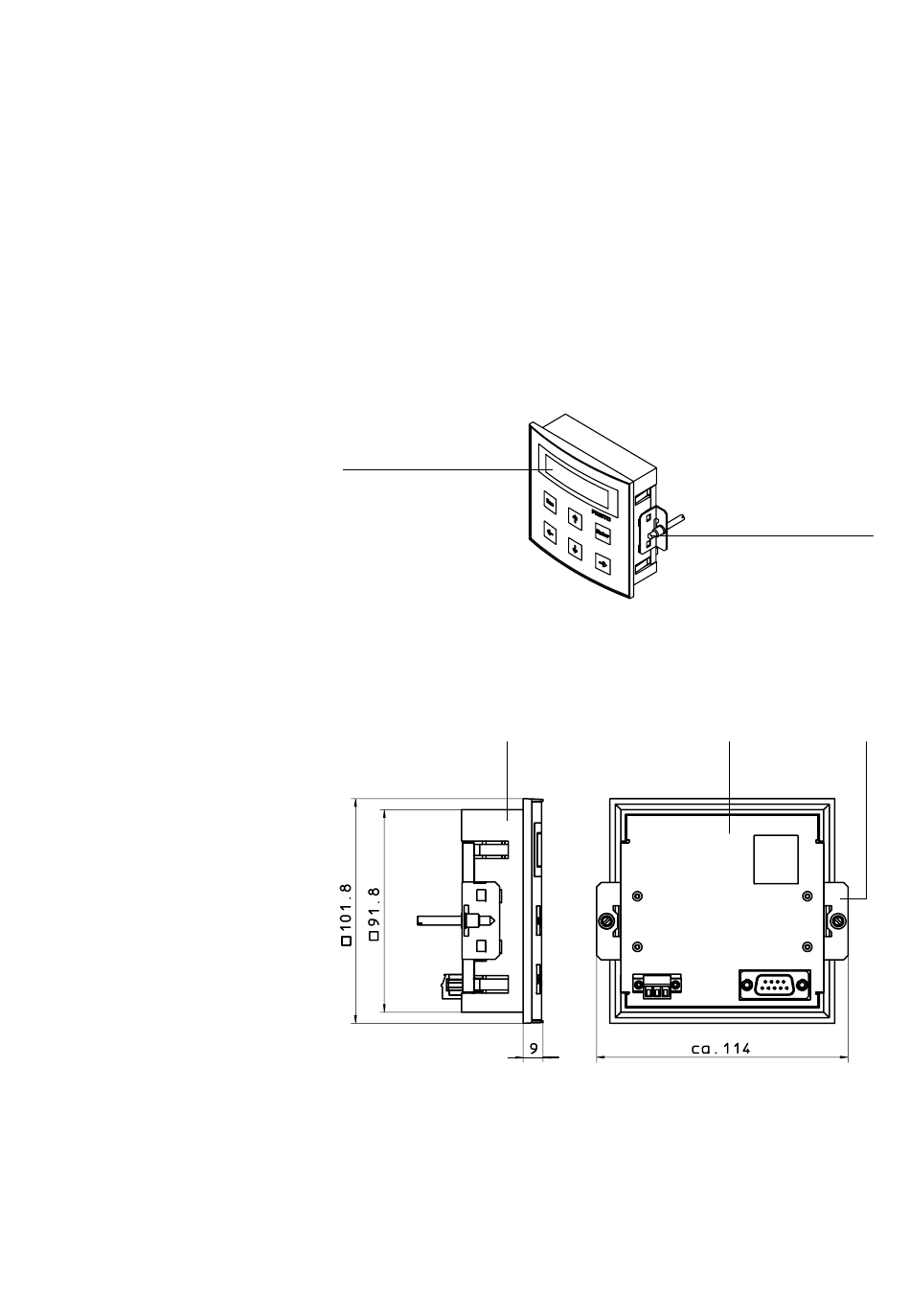

Fig. 2/5 : Pupitre de commande type SPC200−MMI−1F
Festo P.BE−SPC200−FR fr 0503c
Pupitre de commande type SPC200−MMI−1F
Le pupitre de commande type SPC200−MMI−1F est prévu pour
être monté sur la face avant. Pour la fixation, un espace de
montage d'env. 114 x 102 x 70 mm et une découpe d'env.
92 x 92 mm sont nécessaires. L'épaisseur de la face avant ne
doit pas dépasser 4 mm.
1
Les cotes correspondantes sont indiquées sur la fig. suivante :
1
1
Pupitre de commande (vue de côté)
2
Pupitre de commande (vue de dos)
3
Pattes de fixation (fournies)
Fig. 2/6 : Cotes du type SPC200−MMI−1F
2
2 3
