7. Description des instructions
M11 Décalage pour valeur de consigne analogique
Autorisé dans le mode de fonctionnement : Marche/Arrêt
Nn M11 X<Décalage>[Y.., Z.., U..]
<Décalage> n
@n
Fonction Aligne l'affectation de tension/position (voir figure Fig. 7/18).
Exemple Exemple, voir sous M10
Remarque Le point de référence préréglé pour la valeur de consigne analogique est le point
zéro du projet.
Il est possible de déplacer le point de référence en indiquant le décalage.
La zone de déplacement possible est éventuellement limitée par les fins de
course logiciel réglées.
L'instruction M11 doit avoir lieu avant M10.
Sur la valeur de consigne TOR (entrée 5), le décalage est inactif.
1)
Cette syntaxe n'est disponible qu'à partir de la version 4.82 du système d'exploitation ! Elle n'est
pas prise en charge par le pupitre de commande.
1
Point zéro du
projet
2
Longueur du
système de
mesure
3
Coefficient
d'échelle = 30
Décalage = 100
4
Coefficient
d'échelle = 30
Décalage = 0
5
Coefficient
d'échelle = 10
Décalage = 0

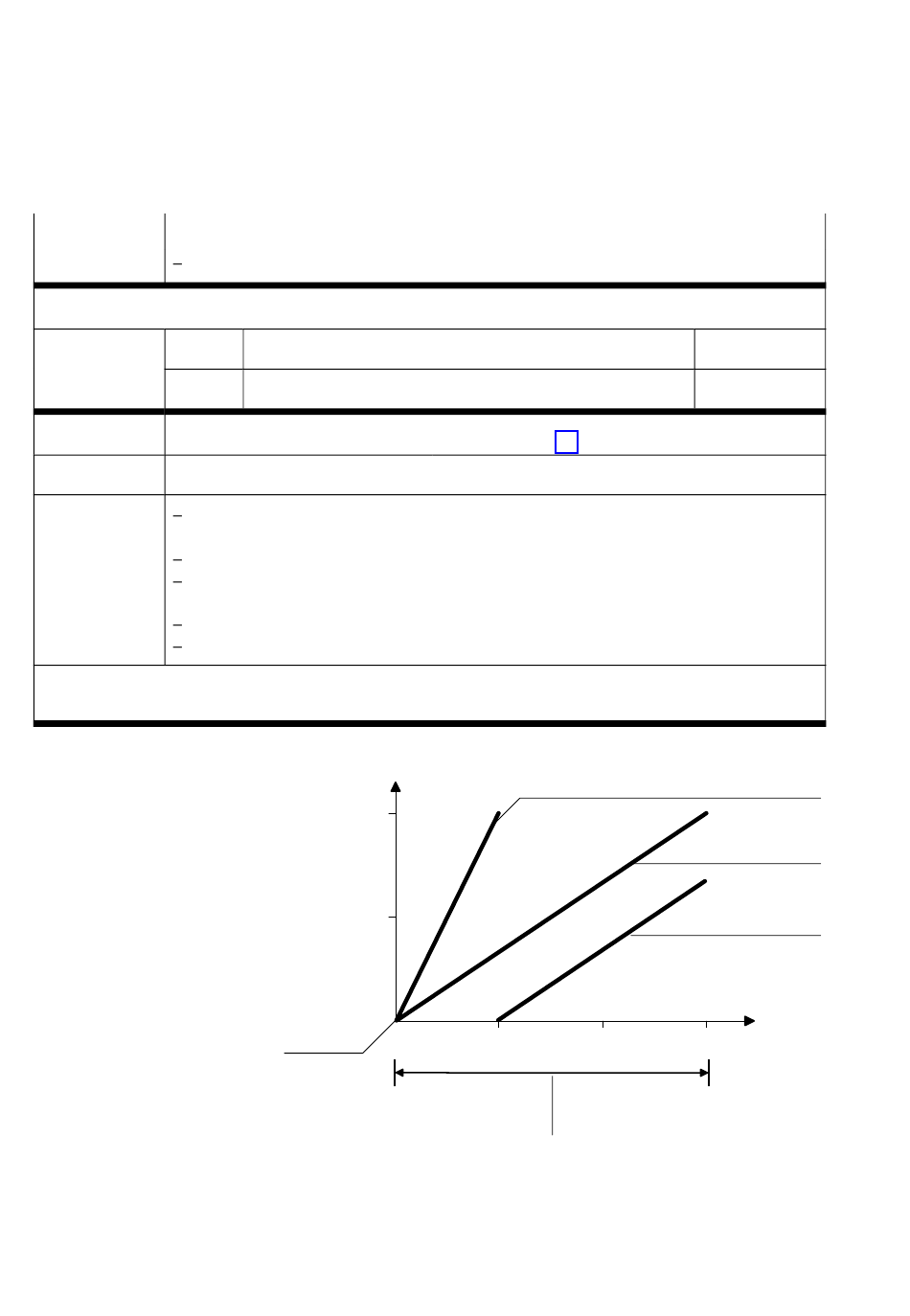

Fig. 7/18 : Coefficient d'échelle et décalage pour une indication de consigne analogique
(exemple axe linéaire)
