3. Installation
3.2.4 Distributeur proportionnel type MPYE−...
3−8
Installer le distributeur proportionnel le plus près possi
·
ble de l'axe. Des tuyaux courts garantissent une meilleure
réactivité du système.
En présence de fortes perturbations électriques, isoler
·
électriquement le distributeur proportionnel de son sup
port.
En cas de montage sur des pièces mobiles :
·
Placer le distributeur proportionnel perpendiculairement
au sens de déplacement. Ceci limite les effets des accélé
rations sur le mouvement du tiroir.
1
3
1
Montage perpendiculaire au sens de déplacement
2
Interdit
3
Distributeur proportionnel MPYE−...

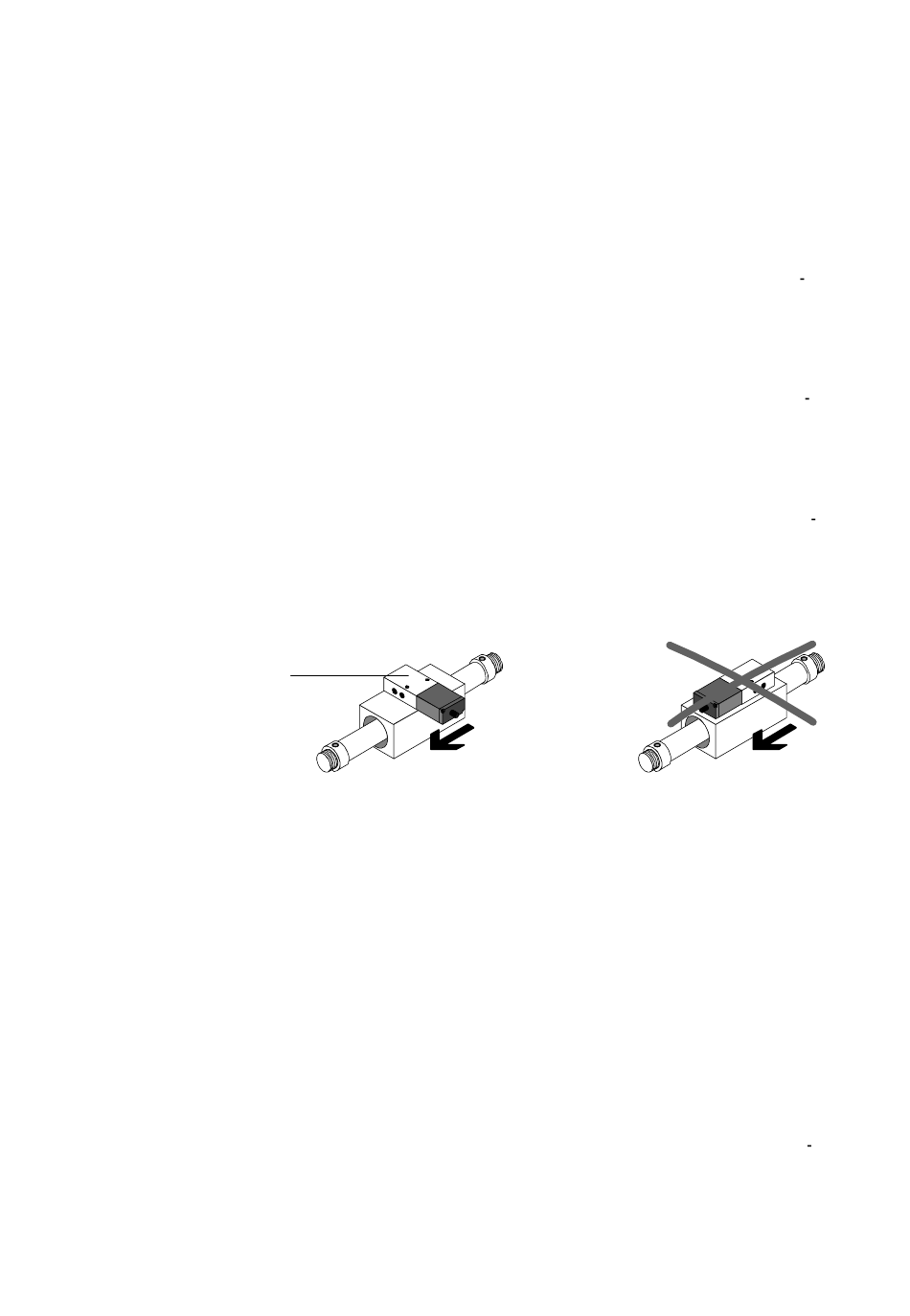

Fig. 3/1 : Montage sur des pièces mobiles
Utiliser des silencieux de gros débit (p. ex. U−1/8).
·
Pour réduire le sifflement à l'échappement de l'air :
Installer à l'aide de flexibles un silencieux plus important
·
ou collecter et canaliser l'air d'échappement vers un petit
accumulateur pneumatique équipé d'un important silen
cieux. Les raccords et les flexibles doivent admettre un
débit suffisant. Le flexible doit être le plus court possible.
2
Festo P.BE−SPC200−FR fr 0503c
