3. Installation
1
Borne de terre
2
Affectation des
broches :
1 : CAN−LOW
(marron)
2 : CAN−HIGH
(blanc)
3 : 24 V (jaune)
4 : 0 V (vert)
5 : Alimentation
24 V (gris)
3
Fente avec
languette de
codage enfoncée

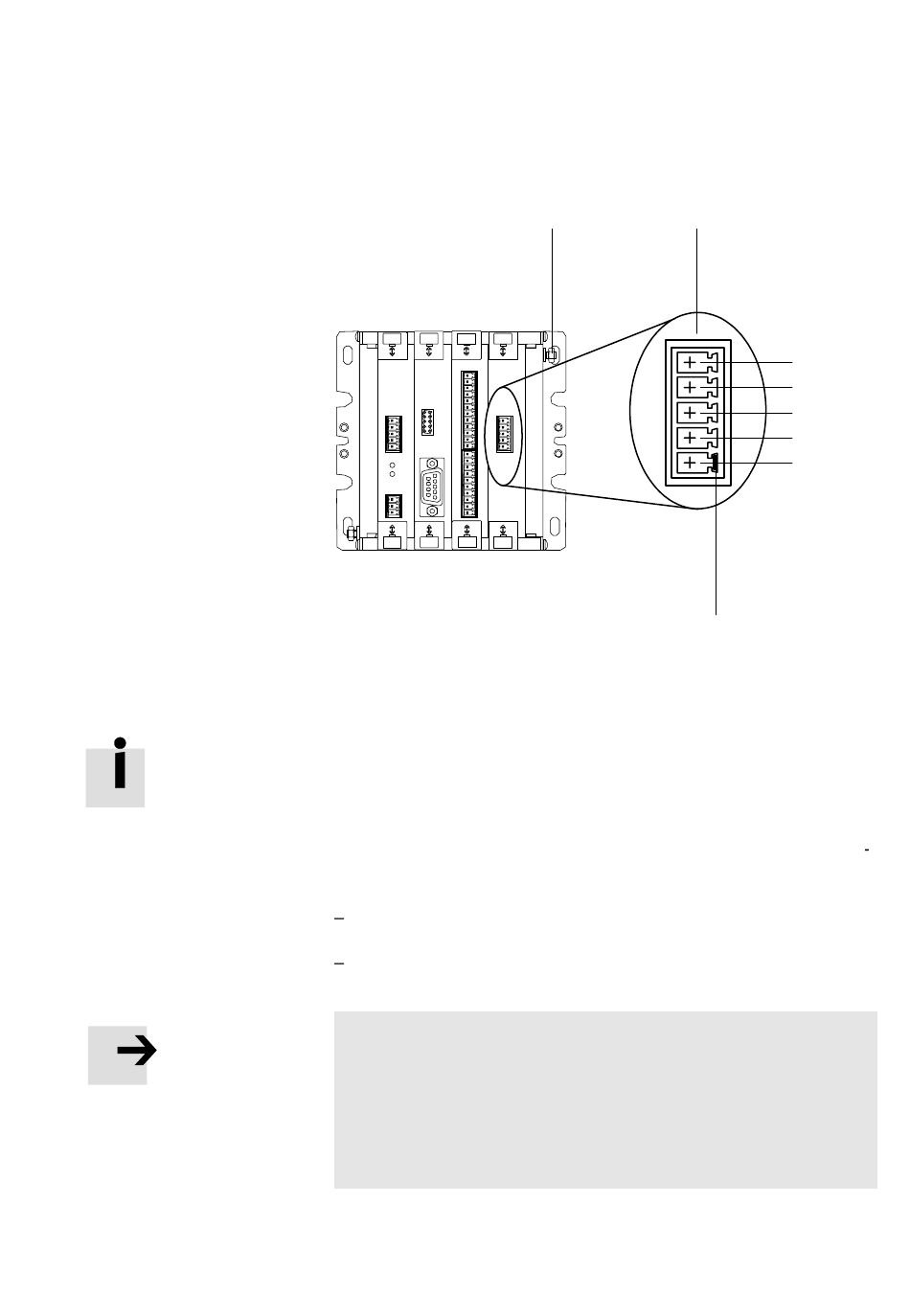

Fig. 3/24 : Affectation des broches du connecteur de la deuxième branche d'interface
d'axe (X10)
Festo P.BE−SPC200−FR fr 0503c
Lors du raccordement du blindage du câble, respecter les
consignes d'installation jointes au câble.
Selon le câble utilisé, raccorder le blindage du câble soit à la
borne de terre 1 soit en nappe et conformément aux directi
ves CEM de la manière suivante :
sur une tôle de blindage prévue à cet effet
avec le passage du câble dans l'armoire électrique.
Note
Pour éviter d'intervertir les connecteurs X10 et X1, coder
différemment les deux connecteurs. Introduire pour cela
des languettes de codage jointes dans certaines fentes du
connecteur. Enlever la matière correspondante dans le
connecteur associé.
1 2
3
1
2
3
4
5
