3. Installation
2
1
Affectation des broches :
Broche 1 (24 L) : alimentation 24 V (qui peut être coupée séparément)
Broche 2 (24 V) : alimentation 24 V de l'électronique interne
Broche 3 (0 V) :
2
Borne de terre (filetage M4)

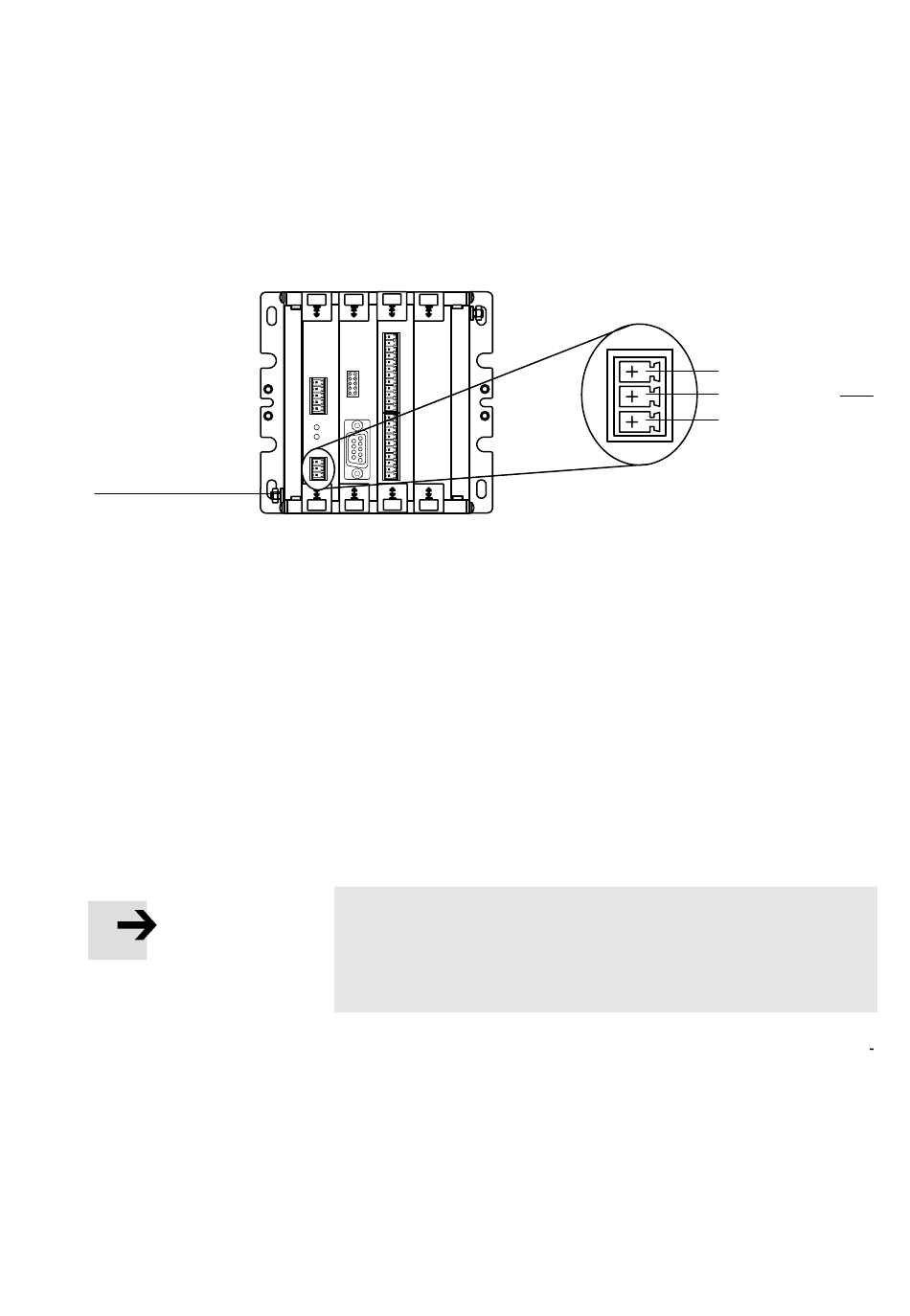

Fig. 3/12 : Connecteur d'alimentation (X2)
Borne de terre
Festo P.BE−SPC200−FR fr 0503c
La figure suivante montre l'affectation des broches du
connecteur d'alimentation sur la carte d'alimentation.
0 V
Le SPC200 dispose de bornes de terre à droite et à gauche du
boîtier.
Note
Raccorder une des bornes de terre du SPC200 au potentiel
de mise à la terre par un câble de faible impédance (câble
court et de forte section).
On évite ainsi des incidents dus aux perturbations électroma
gnétiques.
1
Broche 1 : 24 L
Broche 2 : 24 V
Broche 3 : 0 V
3−37
