A. Consignes concernant l'installation pneumatique
1
Connexion
électrique

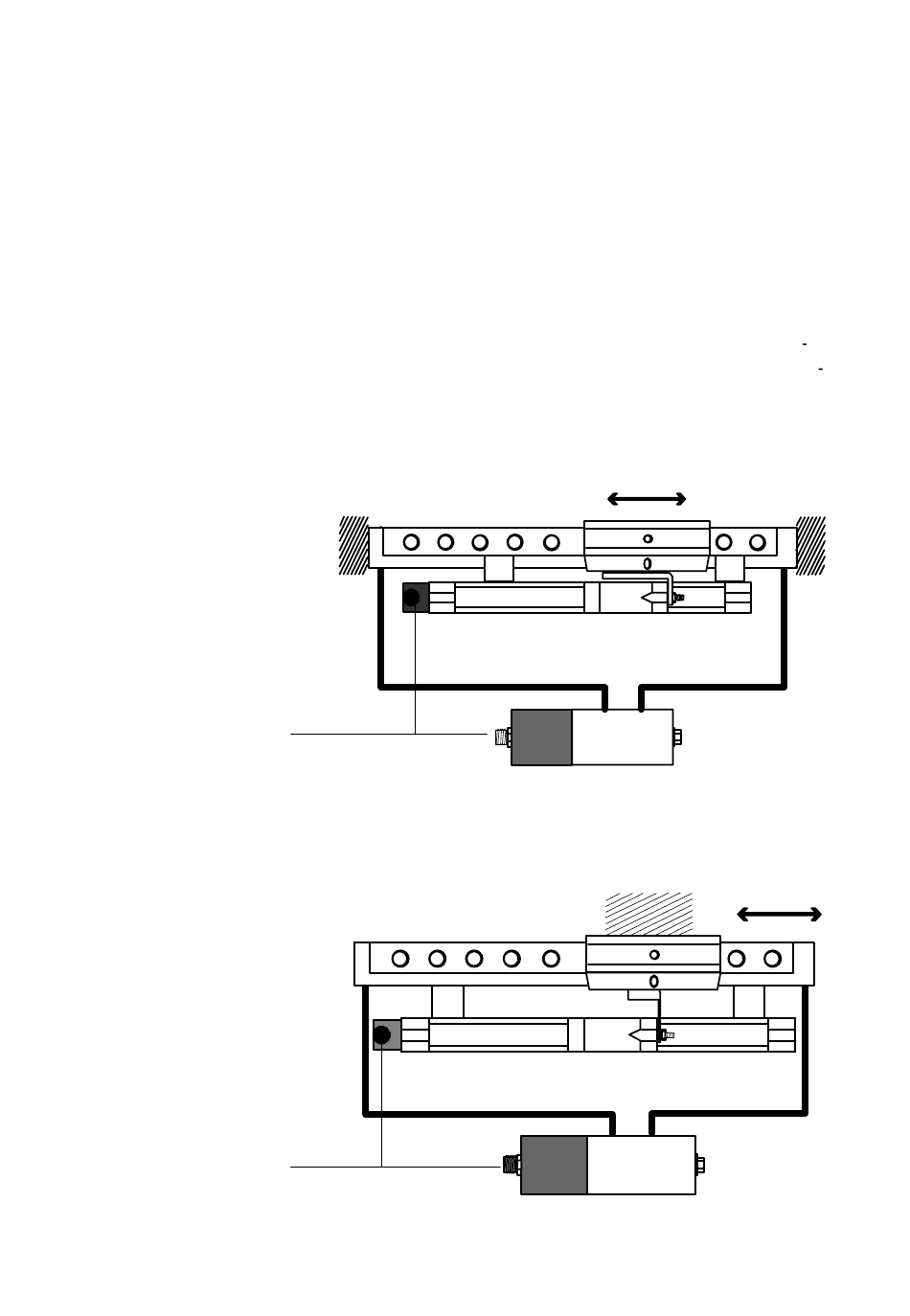

Fig. A/5 : Branchement dans le cas du chariot mobile
1
Connexion
électrique
Fig. A/6 : Branchement dans le cas du vérin mobile avec système de mesure embarqué
A−8
Branchement en mode chariot et en mode chariot
fixe pour le DGP(I)(L)−...
Le DGP(I)(L)−... convient aussi bien en mode chariot qu'en
mode chariot fixe. Lors de la mise sous pression à l'aide du
raccord 4 du distributeur proportionnel, le chariot doit s'ap
procher du point zéro du système de mesure (connexion élec
trique du potentiomètre). Lors de la mise sous pression à
l'aide du raccord 2, le chariot doit s'éloigner du point zéro du
système de mesure.
1
1
2 4
2 4
