2. Montage
1
Verrouillage
automatique
2
Sens de
déverrouillage
3
Rail de guidage
4
Contacts
5
Face avant de la
carte
6
Levier de blocage

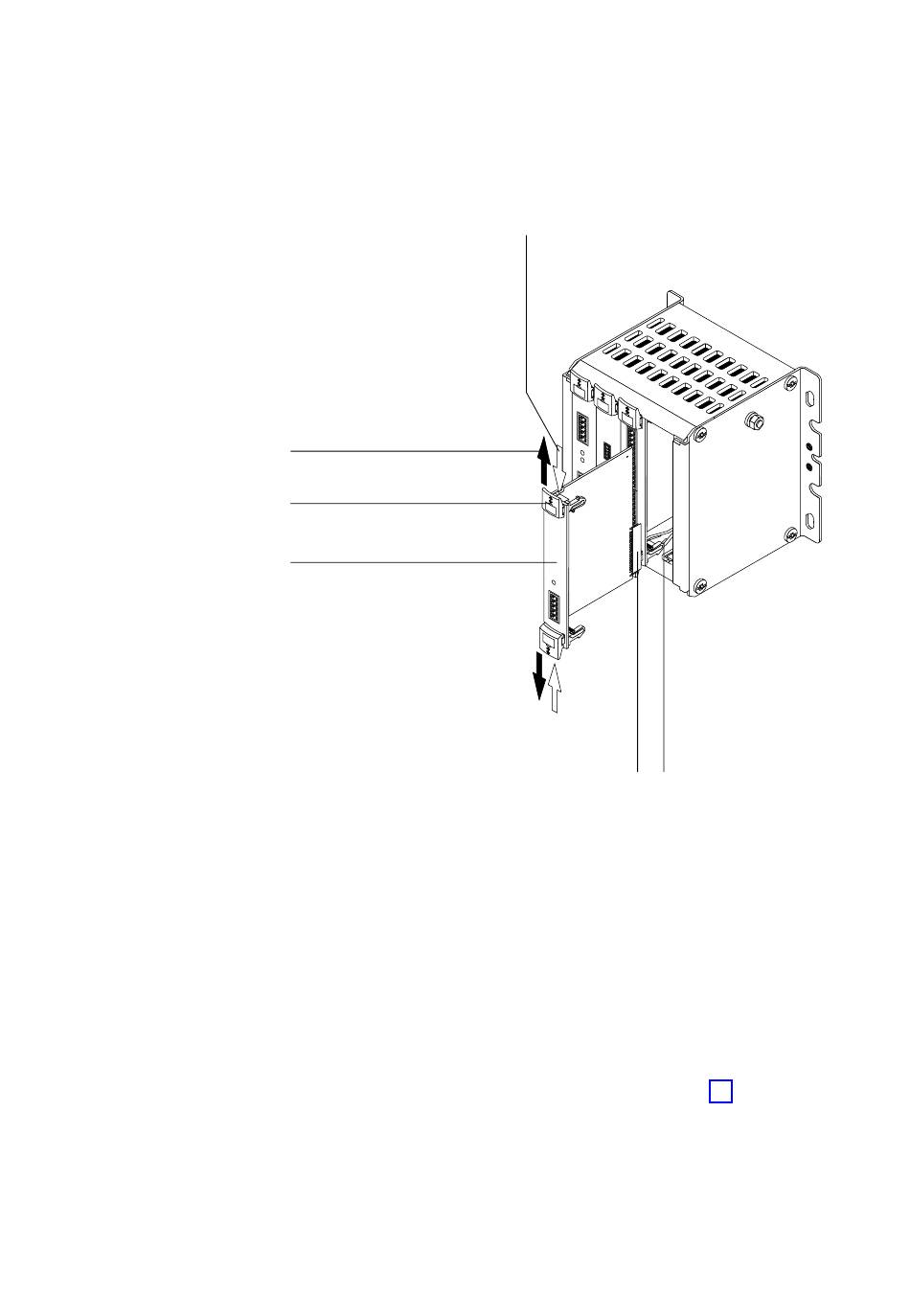

Fig. 2/1 : Montage de cartes
Démontage des cartes
2−8
1
6
5
Pour le démontage d'une carte, procéder de la manière
suivante :
1. Couper l'alimentation en air comprimé et l'alimentation
électrique.
2. Débrancher le câble de connexion à l'avant de la carte.
3. Déverrouiller les deux leviers de blocage (voir Fig. 2/1) et
retirer la carte avec précaution.
4. Le cas échéant, protéger les emplacements libres à l'aide
de plaques d'obturation.
2
4 3
