8. Diagnostic et traitement des erreurs

8.1

Diagnostic local

Réaction Comporte
ment
POWER−LED
ON
OFF
ON
OFF
8−4

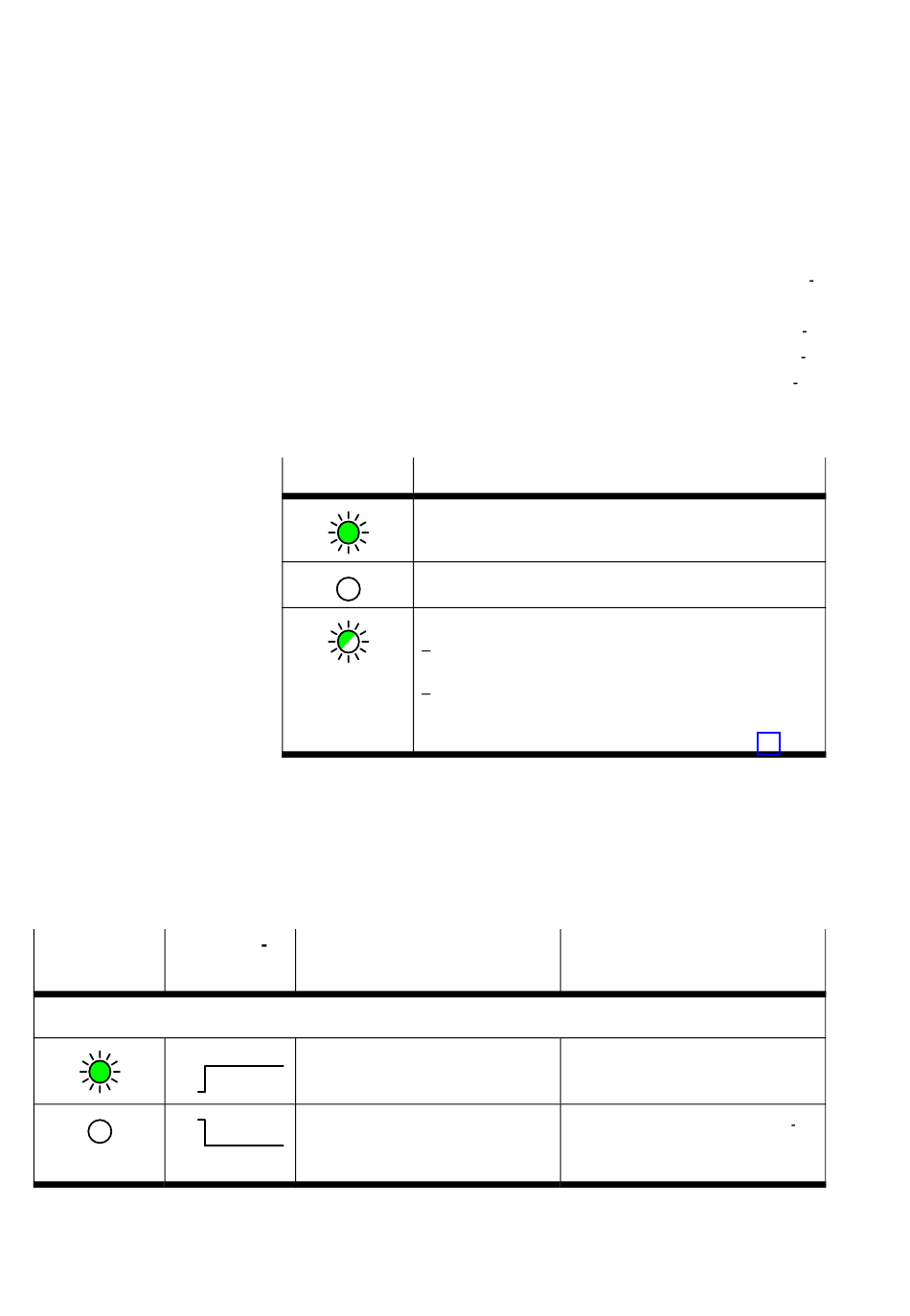

Les diodes lumineuses (LED) sur la carte d'alimentation, l'in
terface d'axe et les modules d'E/S (en option) donnent des
indications sur l'état de fonctionnement du système. Les ta
bleaux suivants montrent comment les divers états de fonc
tionnement sont signalés par les LED. On trouve les indica
tions suivantes :
LED Signification
LED allumée
LED éteinte
LED clignotante
en permanence sans interruption
ou
par intermittence (séquence de clignotement en
fonction de la classe d'erreur survenue avec des
interruptions d'une seconde, voir chapitre 8.2)
LED du Smart Positioning Controller SPC200
Carte d'alimentation type SPC200−PWR−AIF
Etat de fonctionnement
Tension de service présente
Absence de tension de service
Elimination des erreurs
Aucune
Vérifier le connecteur d'ali
·
mentation des composants
électroniques (broche 2).
