1. Présentation de systéme
Pupitre de commande
Festo P.BE−SPC200−FR fr 0503c
Le pupitre de commande type SPC200−MMI−1... possède un
écran LCD à deux lignes. Chaque ligne peut afficher jusqu'à
16 caractères. Il est commandé par 6 touches qui permettent
d'appeler toutes les fonctions en suivant les menus.
Le pupitre de commande type SPC200−MMI−1 peut être direc
tement branché sur le SPC200. Le pupitre de commande type
SPC200−MMI−1F est prévu pour être monté sur la face avant.
1
2
1
Afficheur (écran LCD avec 2 x 16 caractères)
2
Clavier à effleurement
3
Interface avec le SPC200 sur la face arrière

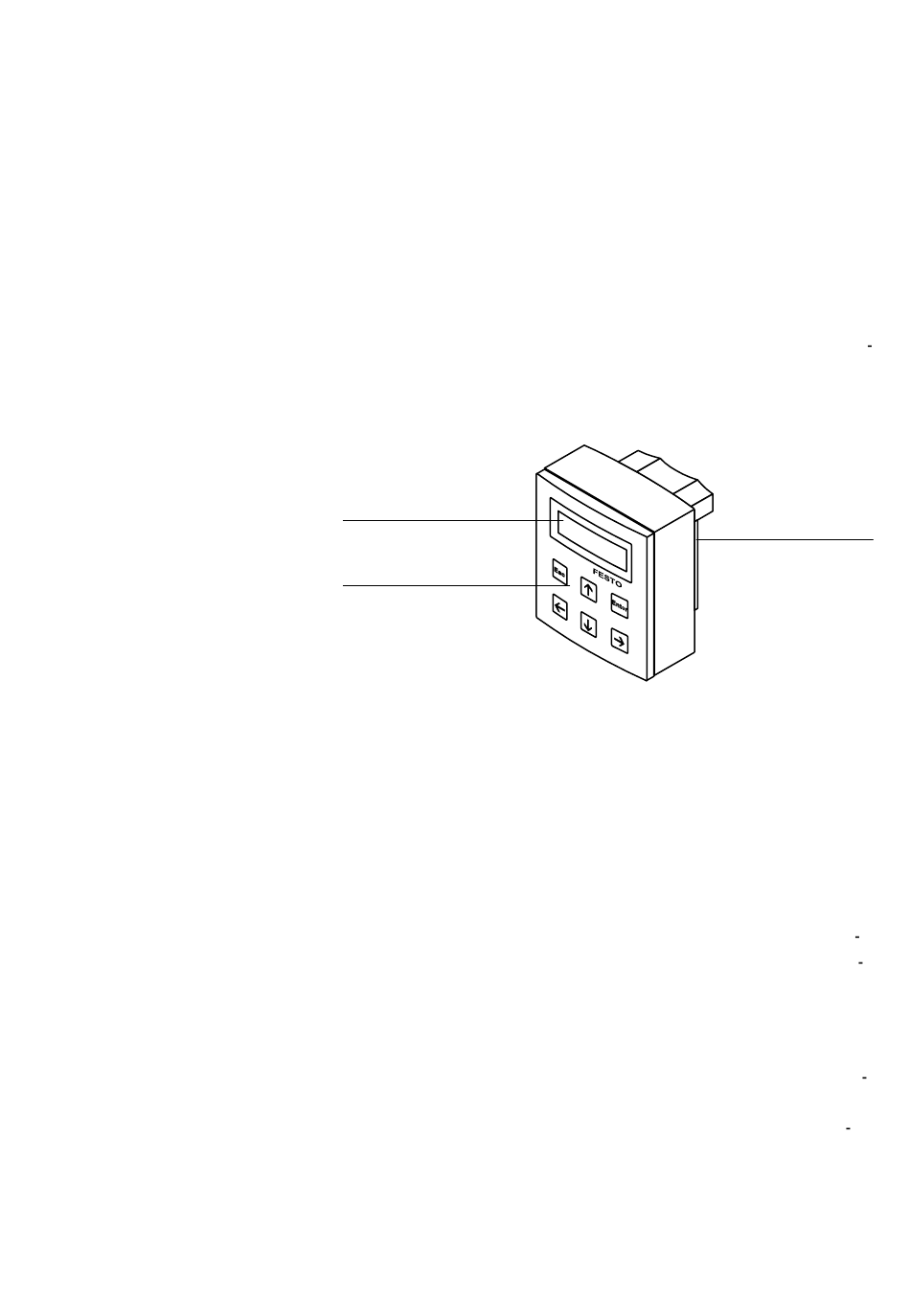

Fig. 1/10 : Pupitre de commande type SPC200−MMI−1
Le pupitre de commande offre directement sur le SPC200
toutes les fonctions nécessaires à la mise en service, la pro
grammation, le diagnostic et la commande. Il dispose égale
ment de fonctions d'édition des registres et des programmes.
Les positions et les programmes peuvent être saisis à partir
du clavier en suivant les indications des menus. Lorsque l'in
stallation du système de positionnement est terminée, les
fonctions d'apprentissage permettent très facilement d'ac
coster les positions et de les inscrire dans un registre.
