1. Présentation de systéme
1.2 Système de positionnement avec SPC200

1.2.1 Composants d'un axe de positionnement pneumatique

3
2
1
1
Distributeur proportionnel
type MPYE−...
2
L'actionneur
3
Système de mesure
4
Branche d'interface d'axe

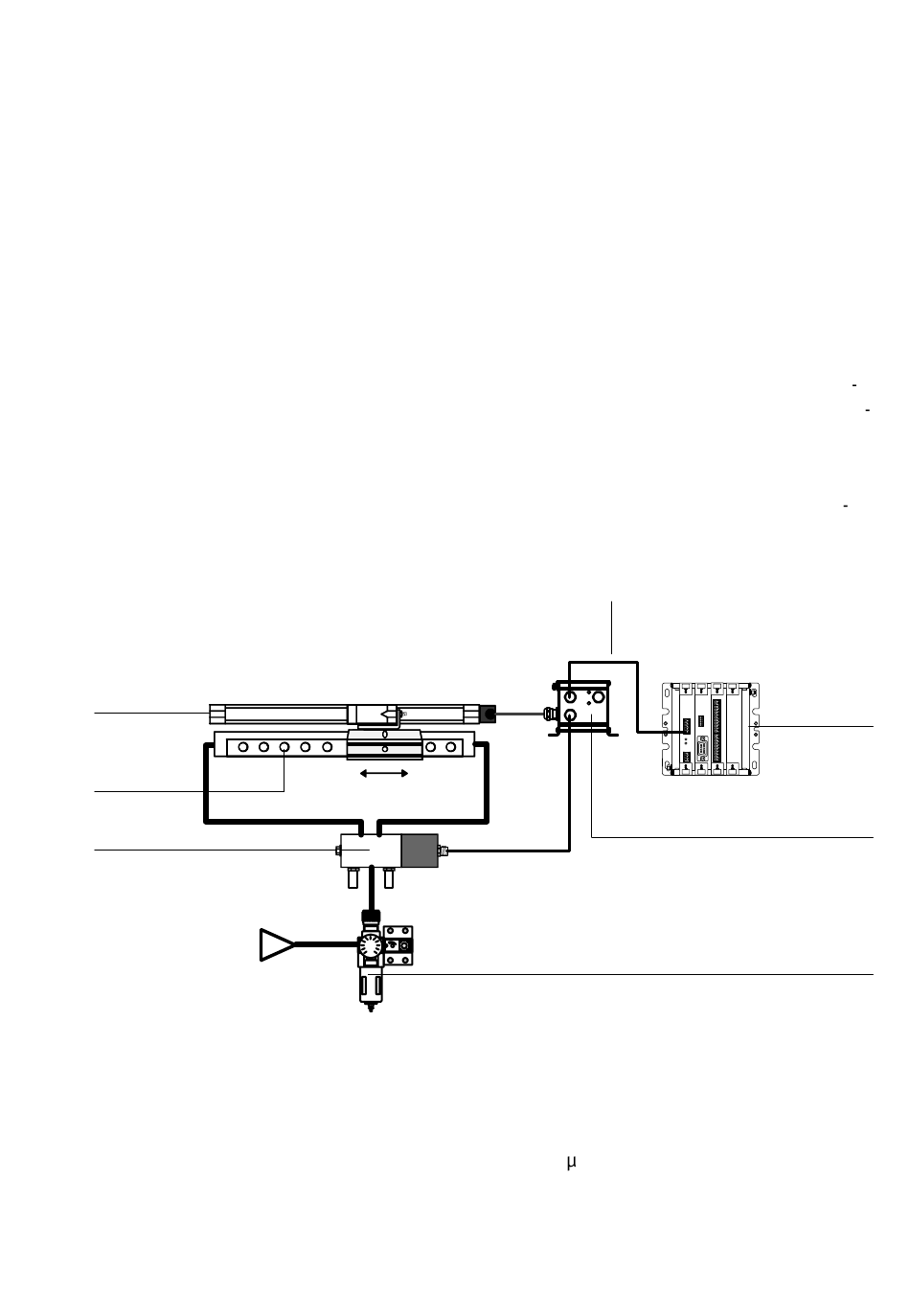

Fig. 1/3 : Raccordement d'un axe pneumatique sur un SPC200
Festo P.BE−SPC200−FR fr 0503c
Le SPC200 assure la commande et la régulation de position
des axes pneumatiques. Le système de mesure du déplace
ment et le distributeur proportionnel sont couplés sur l'inter
face d'axe, directement au niveau de l'entraînement.
L'interface d'axe est reliée au SPC200 par un seul câble, qui
constitue la branche d'interface d'axe. Le principe de mon
tage d'un axe pneumatique sur un SPC200 est représenté sur
la figure suivante.
5
6
7
4
Smart Positioning Controller SPC200
Interface d'axe type SPC−AIF−...
Unité de conditionnement avec filtre
de 5 m
5
6
7
1−13
