3. Installation
3.3.5 Connexions de la carte d'entrées analogiques SPC200−2AI−U
1
1
Entrées différentielles 1 et 2
2
Entrées différentielles 3 et 4

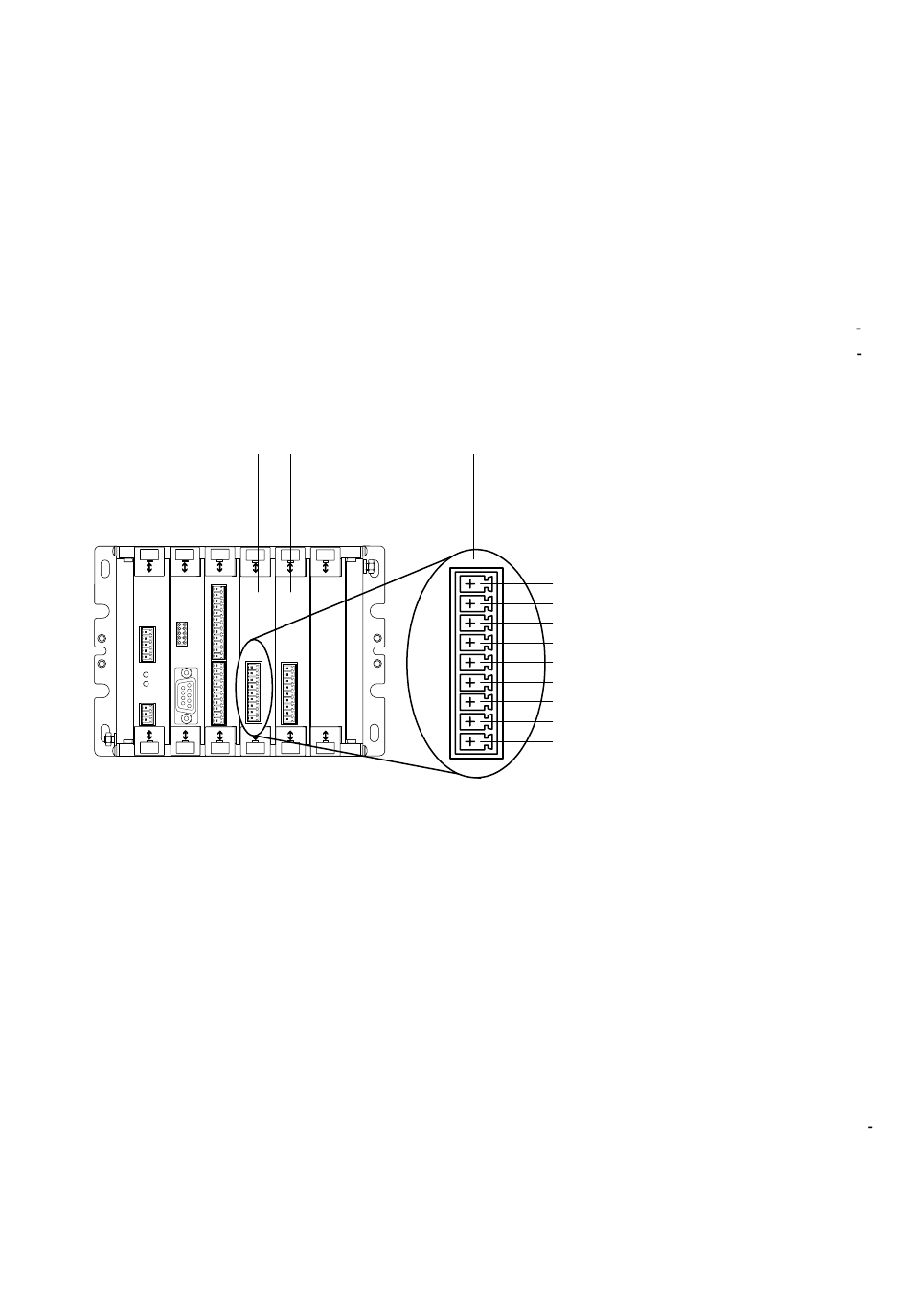

Fig. 3/21 : Carte d'entrées analogiques type SPC200−2AI−U (connecteur X9)
Festo P.BE−SPC200−FR fr 0503c
L'unité de base SPC200−CPU−6 peut comporter 2 cartes de ce
type. Chaque carte dispose de 2 entrées différentielles. La
première carte (enfichée à gauche) met à disposition les en
trées différentielles 1 et 2, la deuxième carte les entrées dif
férentielles 3 et 4. La carte permet de prédéfinir des position
sous forme de tension (0 ... 10 V).
2
3
Affectation des broches :
REF :
GND :
A...+ :
A...− :
PE :
Les entrées analogiques peuvent être affectées ou activées à
l'aide des instructions correspondantes dans le programme
de déplacements d'un des axes. Divers modes de consigne
sont possibles (p. ex. relevé de position permanent, position
nement unitaire, etc.).
3
REF
GND
A1+
A1−
REF
GND
A2+
A2−
PE
Section de raccordement 1,5 mm
Tension de référence 10 V (sortie)
Ground (Masse)
Signal (+)
Signal (−)
Borne de terre
2
3−53
