1. Présentation de systéme

1.1.2 Structure du SPC200

Festo P.BE−SPC200−FR fr 0503c
Le SPC200 est de conception modulaire et s'installe dans un
rack. Le processeur et la mémoire du SPC200 se trouvent sur
la platine arrière du rack.
La combinaison du rack et de la carte de fond de panier
forme ce que l'on appelle une unité de base. Pour permettre
de réaliser les différentes variantes d'équipement, on dis
pose d'unités de base avec 4 et 6 emplacements.
1
3
1
Rack (unité de base)
2
Platine de fond de panier (du rack)
3
Composants

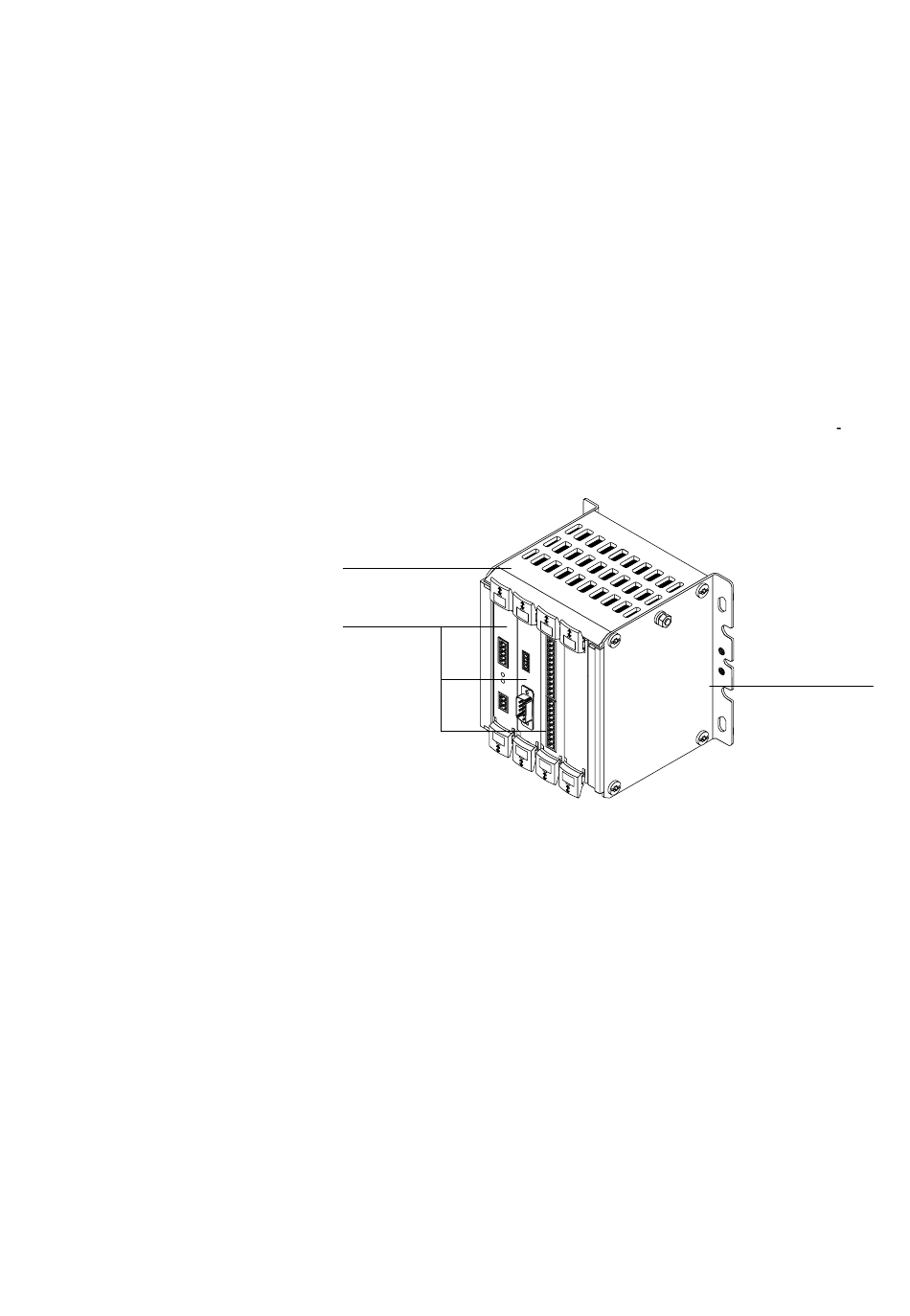

Fig. 1/1 : Smart Positioning Controller SPC200
L'unité de base doit être constituée des différentes cartes
nécessaires pour réaliser les fonctions de positionnement.
