3. Installation
C) Entraînements type DNCI−...
1
Entraînement avec tige de piston ici
DNCI avec système de mesure du dé
placement intégré, incrémental
2
Tige de piston sortie représentée en
différentes positions

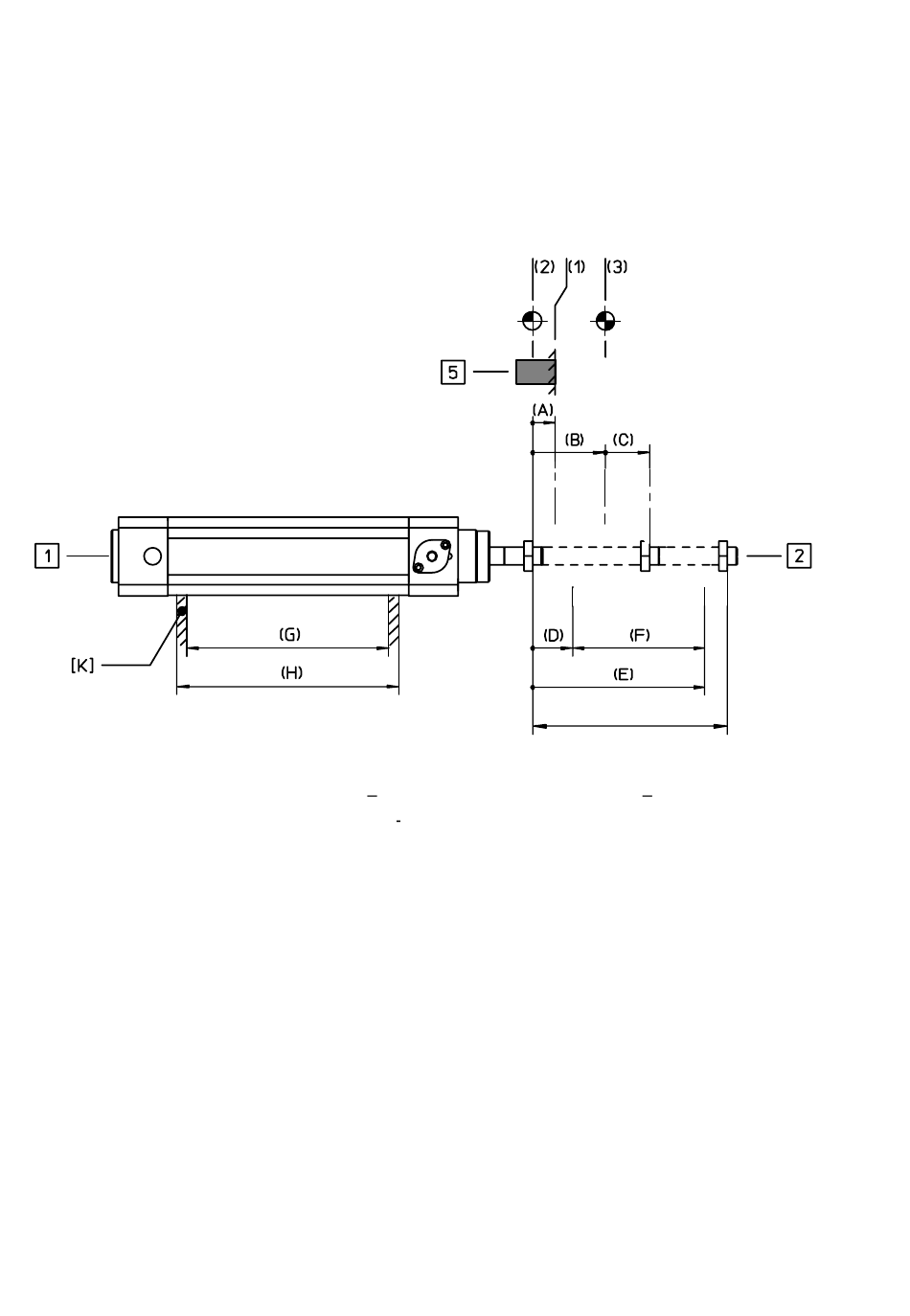

Fig. 3/9 : Référentiel dimensionnel pour DNCI
3−28
5
Butée de référence soit la butée de
l'axe elle−même (reproductibilité :
~ 1/10 mm) soit elle est montée de
manière externe (reproductibilité :
~ 1/100 mm)
