1. Présentation de systéme
1.3

Structure d'une branche d'interface d'axe

Désignation des axes
1
Interface d'axe de
l'axe X
2
Interface d'axe de
l'axe Y
3
Branche
d'interface d'axe

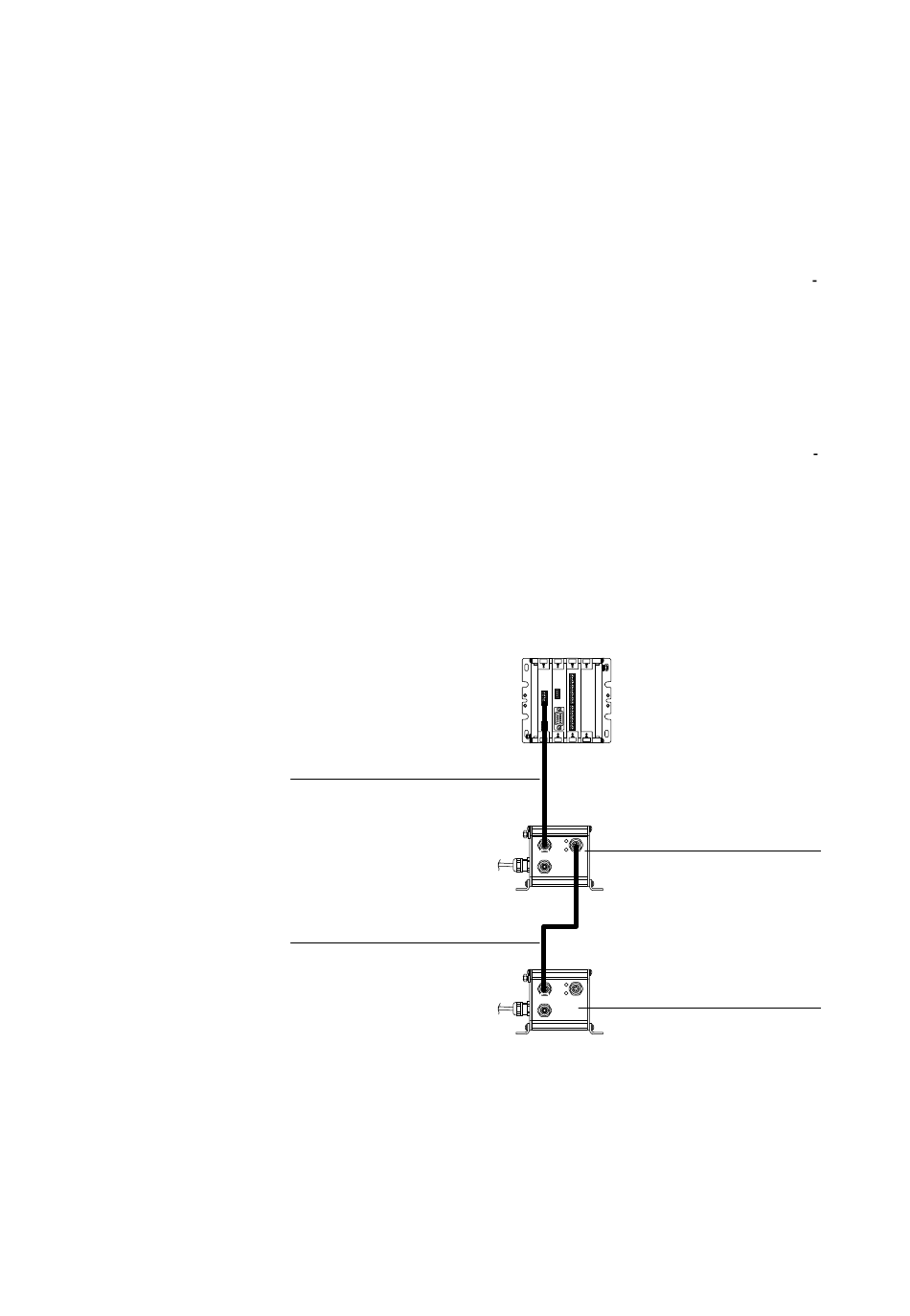

Fig. 1/7 : Affectation des désignations des axes (exemple 1)
1−20
Le SPC200 est prévu pour le montage dans une armoire élec
trique. Sa liaison avec le système de mesure du déplacement
et le distributeur proportionnel transite par l'interface d'axe,
raccordée au SPC200 par la branche d'interface d'axe.
Dans sa version standard, le SPC200 est capable d'assurer la
régulation de position de deux axes pneumatiques. Ainsi,
deux interfaces d'axes peuvent être raccordées sur une bran
che d'interface d'axe ce qui permet d'installer deux axes
pneumatiques. L'interface d'axe du deuxième axe est alors
en liaison avec celle du premier axe.
Les désignations des axes se font automatiquement. Le
premier axe est désigné Axe X et le deuxième l'axe Y.
3
3
POWER
ERROR
IN OUT
VALVE
POWER
ERROR
IN OUT
VALVE
