A. Consignes concernant l'installation pneumatique
A−16
Pour la mise à la terre, relier la tresse de mise à la masse
·
à la cosse plate du système de mesure et à la borne de
terre de l'interface d'axe (voir Fig. A/9).
La tresse de mise à la masse est fournie avec le système de
mesure.
Note
Si le système de mesure se déforme ou vibre, le renforcer
par un support. Amortir les vibrations en prenant les me
sures adaptées.
Branchement avec le DNC−...
Lors de la mise sous pression à l'aide du raccord 4 du distri
buteur proportionnel, le chariot doit s'approcher du point
zéro du système de mesure (connexion électrique du poten
tiomètre). Lors de la mise sous pression à l'aide du raccord 2,
le chariot doit s'éloigner du point zéro du système de me
sure.
1
Connexion électrique

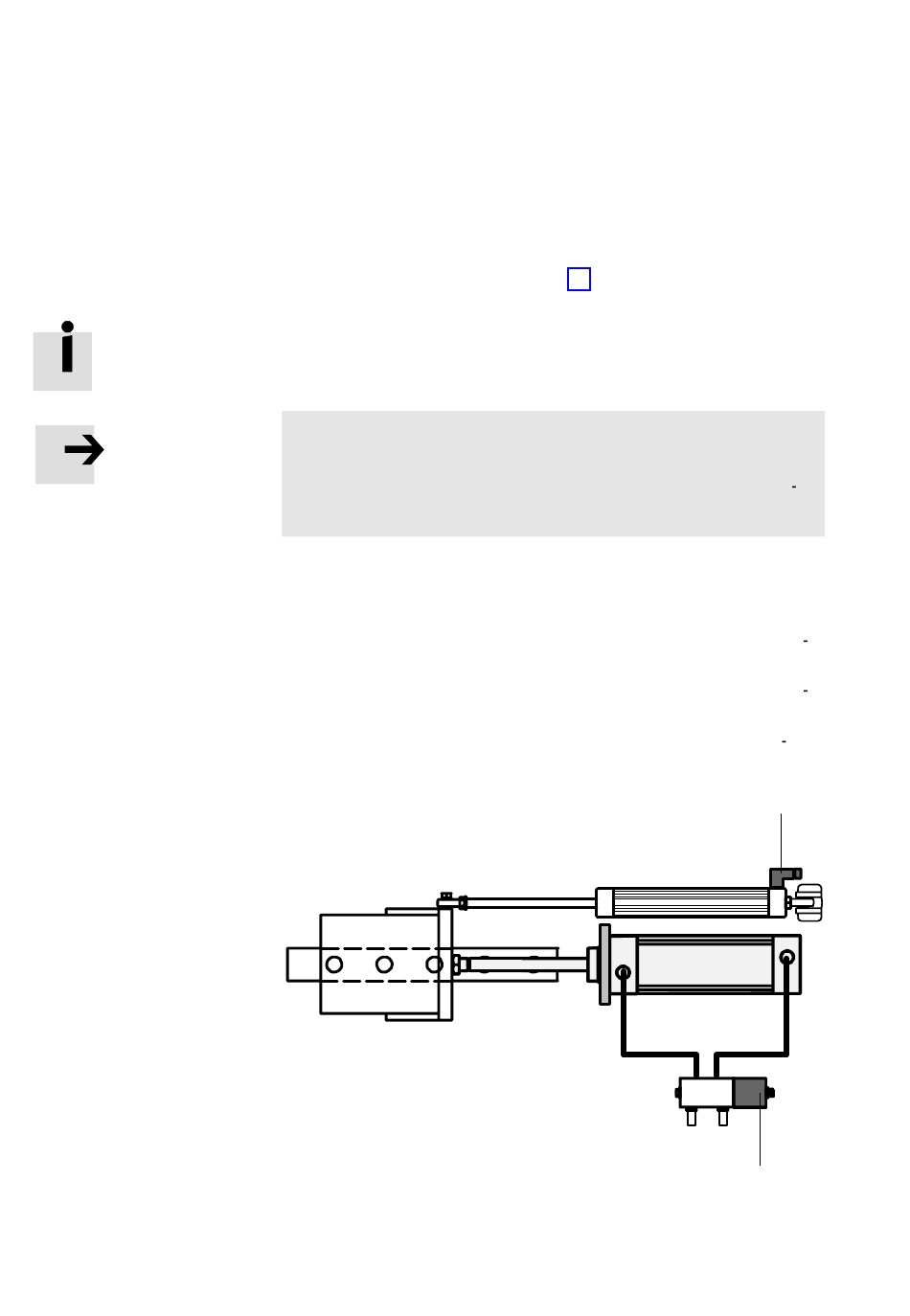

Fig. A/11 : Branchement avec le DNC−...
1
4 2
1
