A. Consignes concernant l'installation pneumatique
1
Connexions
électriques
2
Source d'air
comprimé
(4 à 8 bar)

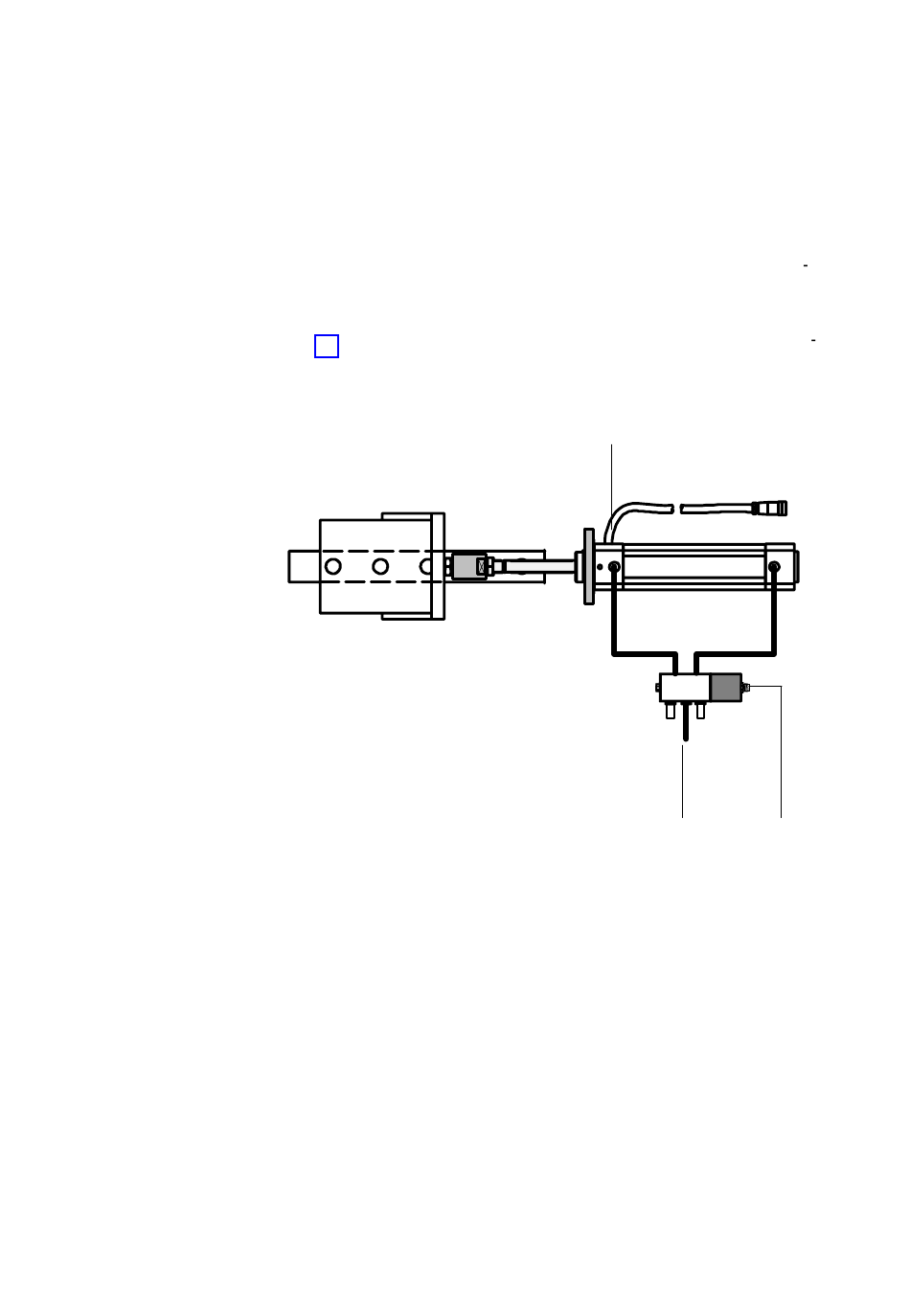

Fig. A/25 : Branchement avec le DNCM−...
A−38
Branchement avec le DNCI−...
Lors de la mise sous pression à l'aide du raccord 4 du distri
buteur proportionnel, la tige de piston doit rentrer, la charge
se déplace ensuite, sur le schéma représenté, vers la droite
(voir Fig. A/25). Lors de la mise sous pression à l'aide du rac
cord 2, la tige de piston doit sortir, la charge se déplace ici
ensuite vers la gauche.
1
4 2
2 1
