A. Consignes concernant l'installation pneumatique
A.3 Structure d'axe avec le vérin normalisé type DNCM−...
1
1
Guidage
2
Accouplement sans jeu
3
Système de mesure du déplacement
intégré
4
Actionneur avec système de mesure
intégré (ici de type DNCM−...)
5
Tresse de mise à la masse

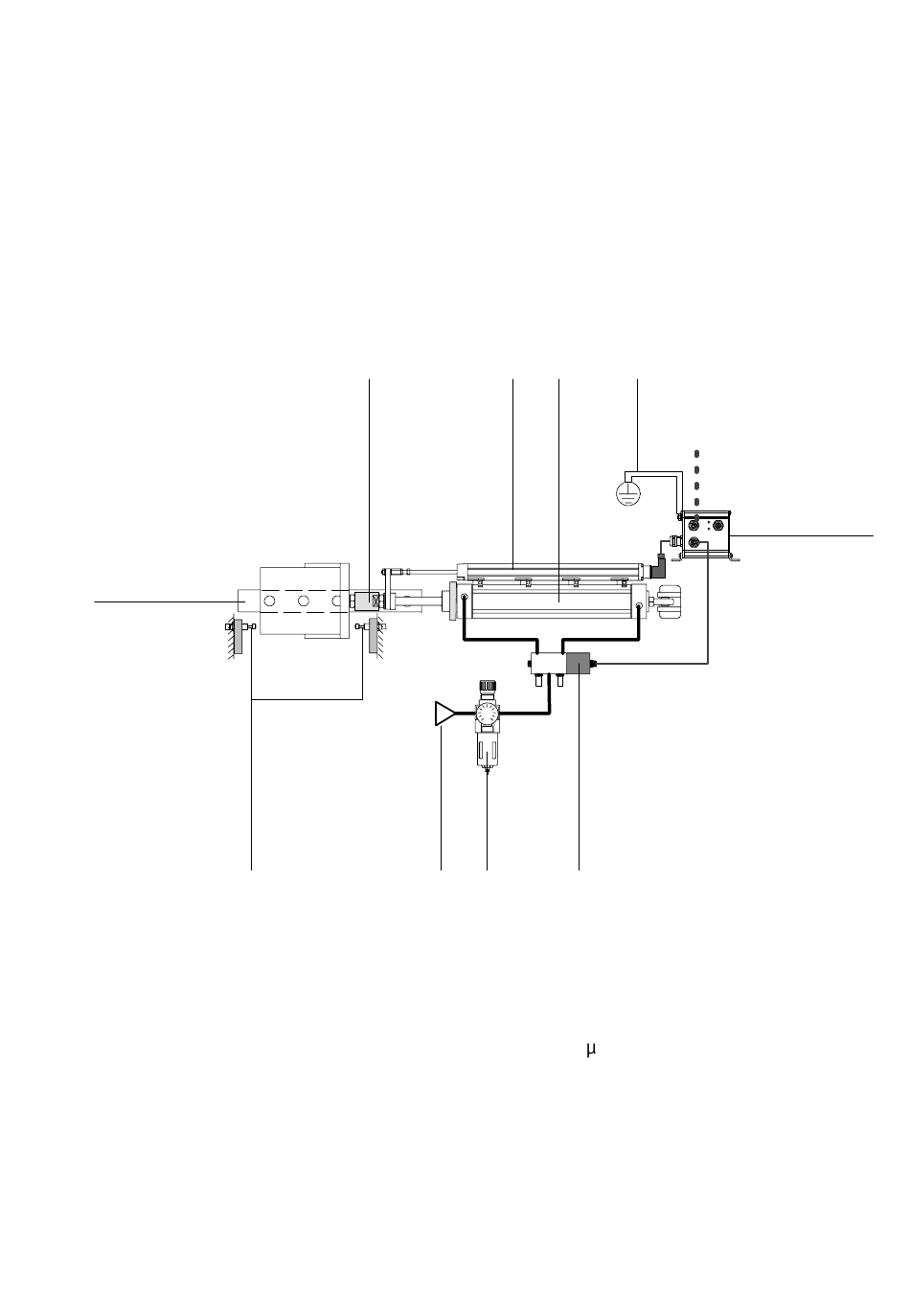

Fig. A/12 : Structure d'axe avec le vérin normalisé type DNCM−...−POT
Festo P.BE−SPC200−F R fr 0503c
La figure suivante présente la structure d'axe en combinaison
avec le vérin normalisé équipé d'un système de mesure de
déplacement intégré de type DNCM−... .
2
aJ
3 4 5
Ô Ô Ô Ô
Ô Ô
9 8 7
6
Interface d'axe type SPC−AIF−POT
7
Distributeur proportionnel type
MPYE−5−...−010B
8
Unité de conditionnement d'air avec
filtre 5 m, sans lubrificateur
9
Source d'air comprimé (4 à 8 bar)
aJ
Amortisseur (en option)
SPC200
A−17
