2. Montage
1
Pupitre de
commande
(vue de côté)
2
Cliquet
3
Connecteur mâle
du pupitre de
commande
4
Carte de
diagnostic
5
Connecteur
femelle pour le
pupitre de
commande (X3)
6
Logements des
cliquets

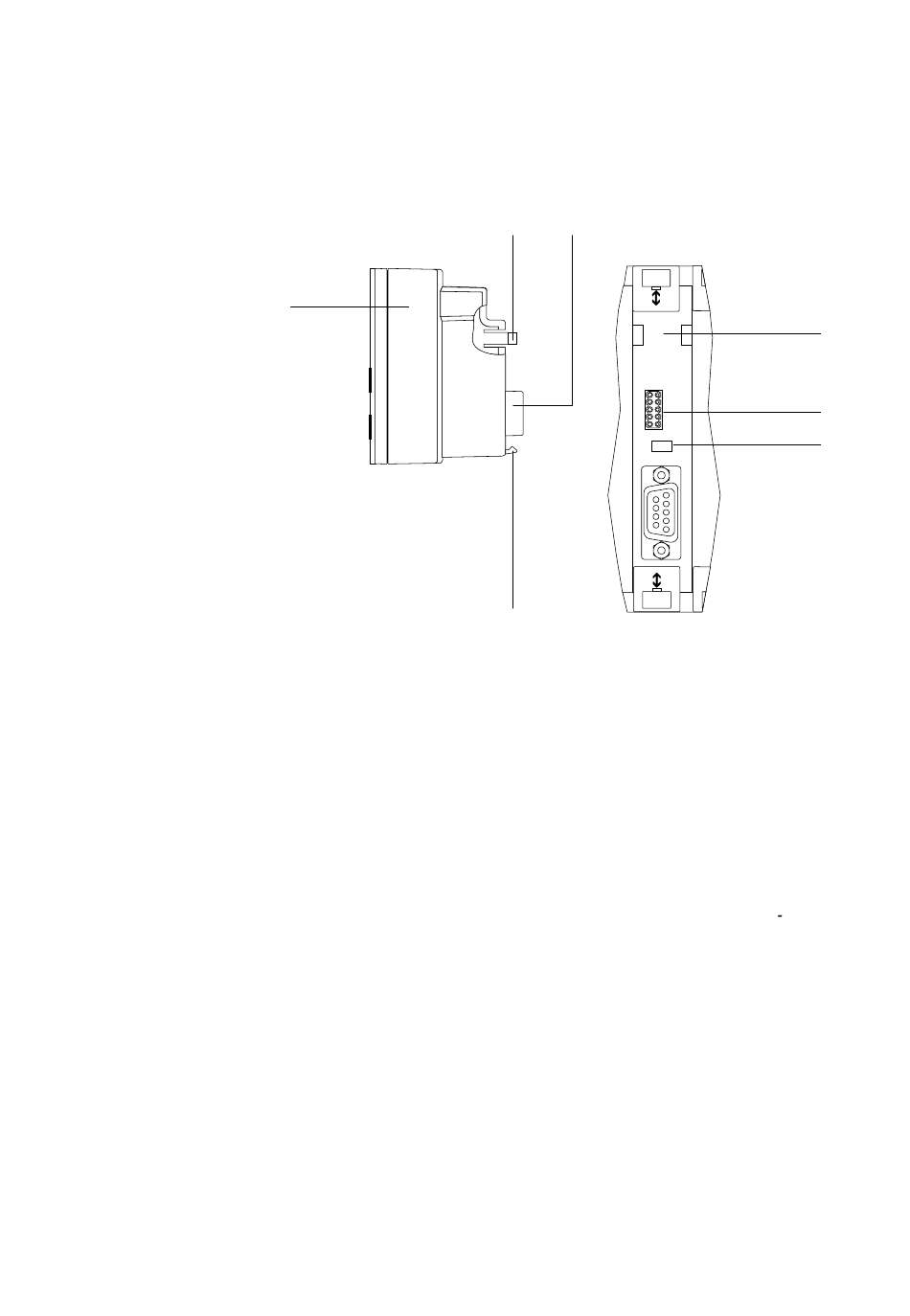

Fig. 2/4 : Montage du pupitre de commande
2−12
1
Procéder au démontage de la façon suivante :
1. Couper l'alimentation en air comprimé.
2. Couper l'alimentation de l'électronique et des action
neurs sur le SPC200.
3. Retirer avec précaution le pupitre de commande de la
carte de diagnostic type SPC200−MMI−DIAG.
2 3
Î
Î
2
