3. Installation de l'unité centrale CMXR-C2
3.4.1
Connexion des alimentations
La tension de service pour l'alimentation de l'électronique interne des modules installés
est alimentée par l'unité centrale (modules de périphérie et d'options). L'unité centrale
convertit la tension de service alimentée en tensions de service internes nécessaires. Ces
dernières sont transmises aux modules installés via le connecteur bus.
Le connecteur d'alimentation est protégé contre une inversion de polarité, dans la plage
de tension de service admissible.
1 Bloc
d'alimentation
2 Fusible externe
3 Connecteur
d'alimentation [X2]

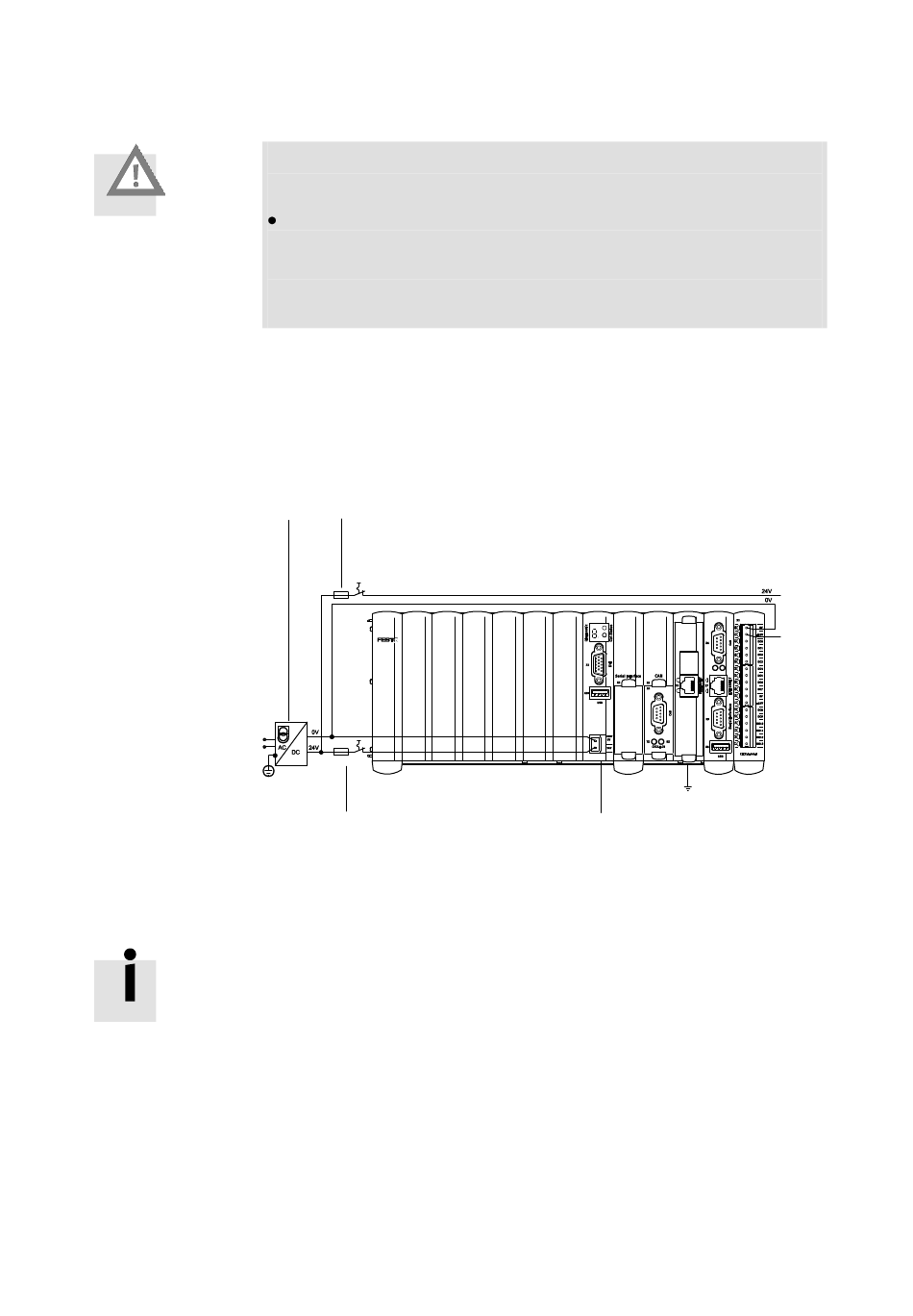

Figure 3.4 Schéma de raccordement pour l'alimentation +24 V (exemple)
Alimentation électrique des modules de périphérie
3.4.2
Mise à la terre de la commande multiaxes CMXR
Pour un fonctionnement optimal et une sécurité électrique, la mise à la terre correcte de
l'appareil est importante. Pour la mise à la terre, vous devez établir une connexion à
basse impédance entre la borne de terre de l'appareil et le potentiel de terre. Vous
atteindrez une connexion à basse impédance à l'aide d'un câble si possible court de
basse impédance et une formation des contacts grande surface. La borne de terre se
trouve en dessous du boîtier.
38
Attention
Détérioration des composants !
Exécutez les alimentations électrique et en tension sous charge
sous forme de circuit de courant à énergie limitée selon
CIE/DIN/EN 61131-2 et assurez toujours une protection par
fusible de 10 A max (voir les graphiques « Schéma de
raccordement pour l'alimentation +24 V »).
2
1
2
Vous trouverez des remarques détaillées à ce sujet dans la
description du module en question.
3
Festo GDCP-CMXR-C2-HW-FR 1002NH
