Vue d'ensemble du produit
4.2.1

Structure du produit

L'appareil a une structure compacte. Les raccords sont disponibles en face avant et sur la partie
supérieure de l'appareil sous forme de connecteur mâle, de réglette femelle ou de connecteur femelle
RJ45. La borne de blindage et la décharge de traction pour le câble moteur se trouvent dans la partie
inférieure de l'avant du boîtier.
2
1

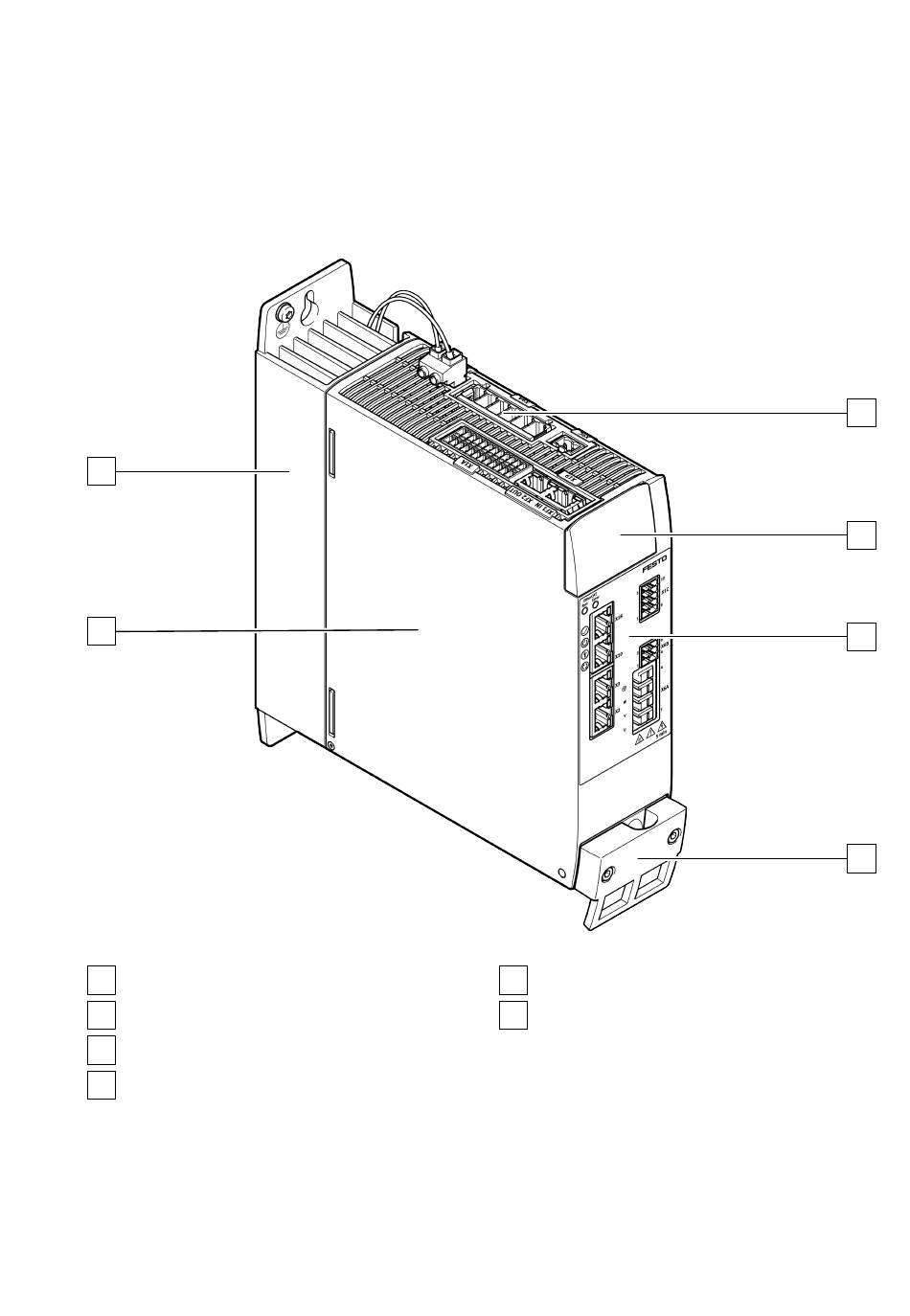

Fig. 2 : Régulateur de servo-entraînement CMMT-AS-C2/C3/C5-11A-P3 (exemple)
1
Capot
2
Dissipateur de chaleur
3
Partie supérieure de l'appareil
4
Plaque d'obturation
Le dissipateur de chaleur à l'arrière de l'appareil permet de dissiper la chaleur des composants
internes dans l'air ambiant. Le dissipateur de chaleur est doté d'un trou oblong en haut et en bas
pour le montage de l'appareil sur le panneau arrière de l'armoire de commande. Si aucun terminal de
dialogue n'est requis, la zone supérieure est cachée par une plaque d'obturation.
Festo — CMMT-AS-C2/3/5/7/12-11A-P3-... — 2021-04d
5
Face avant
6
Borne de blindage et décharge de traction
pour le câble moteur
3
4
5
6
15
