Manuel du produit - IRB 910INV
3HAC068055-004 Révision: Q
Action

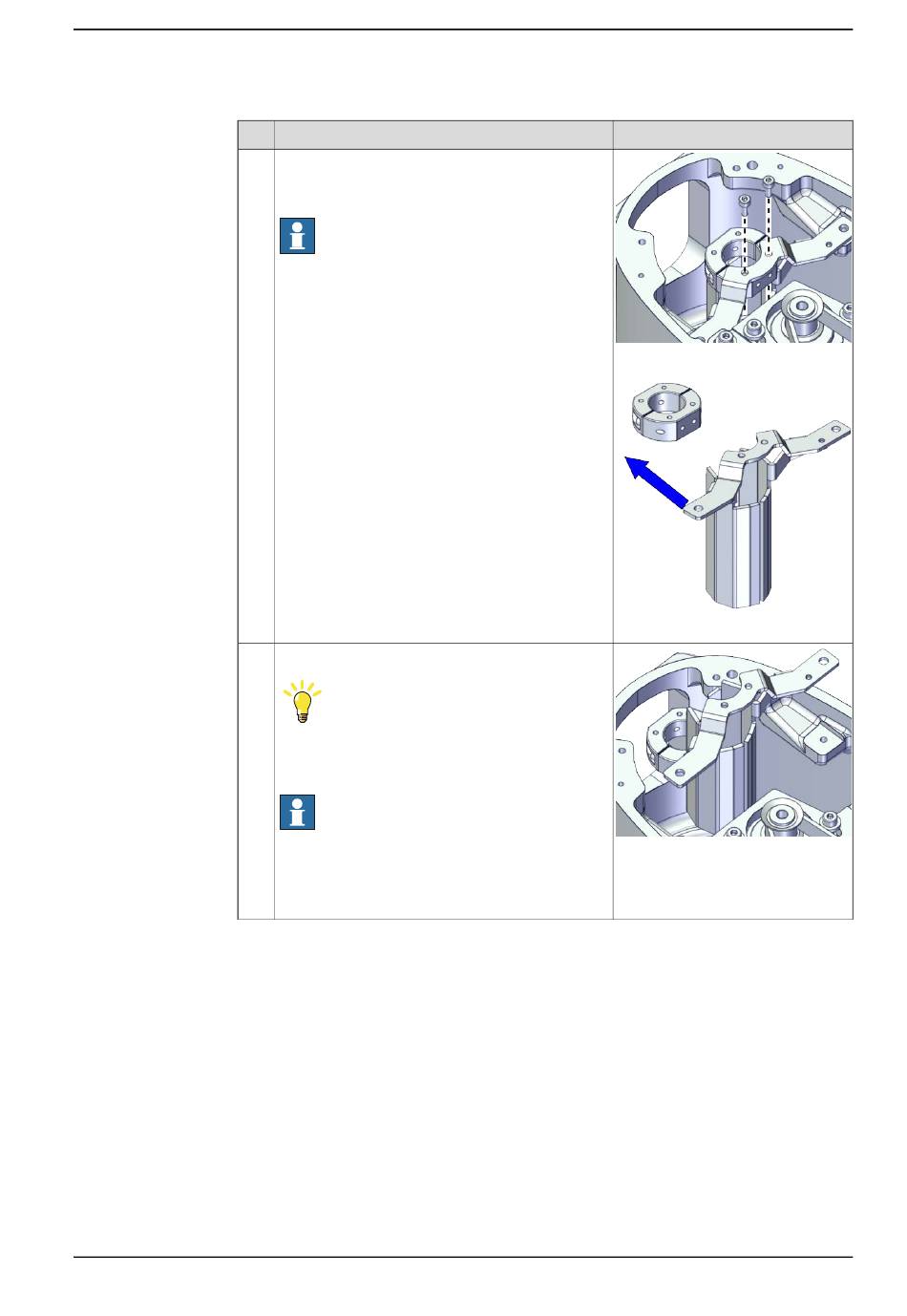

Retirez les vis du support protégé sur l'embout
de câble pour libérer l'embout de câble avec le
câble.
Remarque
Les faisceaux ne sont pas visibles en raison des
exigences de clarté de l'illustration. Ils restent
présents à l'intérieur de l'embout de câble dans
la réalité.
Retirez le support protégé.
Conseil
Tirez le support protégé sur le côté de la vis à
billes pour extraire le câble avec l'embout de câble
du support protégé.
Remarque
Les faisceaux ne sont pas visibles en raison des
exigences de clarté de l'illustration. Ils restent
présents à l'intérieur de l'embout de câble dans
la réalité.
© Copyright 2019-2023- ABB. Tous droits réservés.
5.3.3 Remplacement du moyeu de processus
Remarque
xx1900000075
xx1900000076
xx1900000078
5 Réparation
Suite
Suite page suivante
