Reconnexion des tuyaux à air, du câblage CP/CS et du câblage Ethernet (le cas échéant)
1
2
Manuel du produit - IRB 910INV
3HAC068055-004 Révision: Q
Action
Fixez l'embout de câble sur le support protégé.
Conseil
Alignez tous les embouts de câble de façon à ce
que le câble se trouve dans une position de
courbure naturelle pour éviter une torsion.
Remarque
Les faisceaux ne sont pas visibles en raison des
exigences de clarté de l'illustration. Ils restent
présents à l'intérieur de l'embout de câble dans
la réalité.
Action
Pour les robots avec type de protection Clean
Room :
Vérifiez que les joints ont bien été ouverts, et éli-
minez les particules des pièces en passant un
chiffon non pelucheux imbibé d'alcool. Voir
de remplacer les pièces, la peinture ou la surface
sur le robot doit être coupée. à la page 122
Remarque
Après avoir effectué tous les travaux de répara-
tion, éliminez toutes les particules sur le robot
Clean Room en l'essuyant à l'aide d'un chiffon
non pelucheux imbibé d'alcool.
Acheminez les tuyaux à air sur le moyeu de pro-
cessus derrière le support protégé.
ATTENTION
Il est essentiel d'acheminer correctement les
câbles.
S'ils sont mal acheminés et fixés, ils peuvent être
endommagés.
© Copyright 2019-2023- ABB. Tous droits réservés.
5.3.3 Remplacement du moyeu de processus
Remarque
Vis : Vis à tête cylindrique à 6 pans
creux M3x5 12.9 Lafre 2C2B/FC6.9
(2 pcs)
Couple de serrage :1,5 Nm ±10%

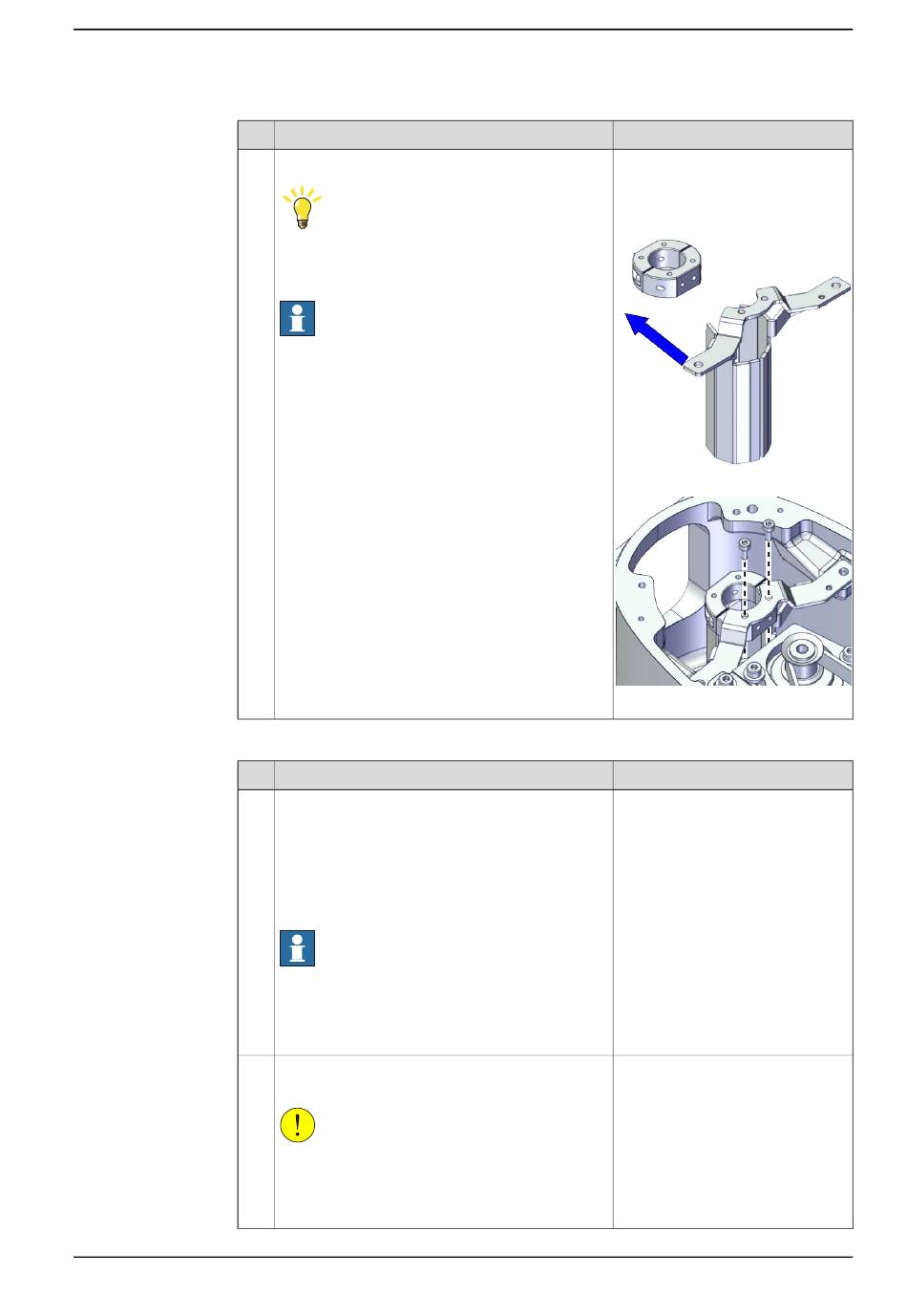

xx1900000076
