Page 1

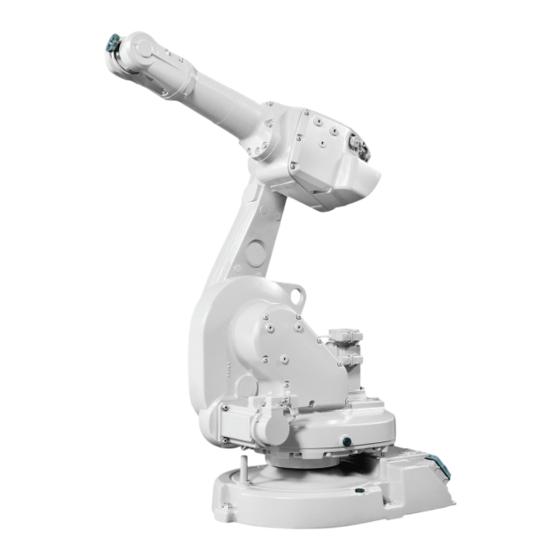

ROBOTICS Manuel du produit IRB 1600/1660...
Page 2
Trace back information: Workspace 22D version a9 Checked in 2022-12-16 Skribenta version 5.5.019...
Page 3
Manuel du produit IRB 1600 - 5/1.2 type A IRB 1600 - 5/1.45 type A IRB 1600 - 6/1.2 type A IRB 1600 - 6/1.45 type A IRB 1600 - 7/1.2 type A IRB 1600 - 7/1.45 type A IRB 1600 - 8/1.2 type A IRB 1600 - 8/1.45 type A...
Page 4
à un usage particulier ou toute autre garantie que ce soit. En aucun cas, la responsabilité d'ABB ne pourra être engagée à la suite de dommages fortuits ou liés à l'utilisation du présent manuel ou des produits décrits dans le manuel.
Page 6
4.6.9 Remplacement du moteur, axe 5, IRB 1660ID ..........4.6.10 Remplacement du moteur et de la courroie d'entraînement, axe 6, IRB 1600 ..4.6.11 Remplacement du moteur, axe 6, IRB 1600ID ..........4.6.12 Remplacement du moteur, axe 6, IRB 1660ID ..........
Page 7
Mise au rebut du robot ..................Description du robot Type A du IRB 1600 ................... Type A de l'IRB 1600ID ..................Version A et version B du robot IRB 1600/1660ID ............ Informations de référence Introduction ...................... Normes applicables ................... Conversion des unités ..................
Page 8
Cette page a été volontairement laissée vierge...
Page 9
électricité suffisantes pour assurer le travail d’installation, de maintenance et de réparation. Portée du manuel du produit Le manuel couvre toutes les variantes et conceptions du IRB 1600/1660ID. Certaines variantes et conceptions peuvent avoir été enlevées de l’offre d’entreprise et ne sont plus disponibles à l’achat.
Page 11
Vue générale de ce manuel Suite Révision Description AW équipé du bras supérieur 1600ID, IRB 1600-6/1.2, IRB 1600-6/1.45, IRB 1600-8/1.2 et IRB 1600-8/1.45 ajouté. Salle blanche ajoutée. Modifications effectuées dans : • Prérequis dans section Aperçu • Vidange d’huile dans section Maintenance Contenu mis à...
Page 13
Correction des références de pièces détachées pour moteurs SAMP et pour bras supérieurs, voir Pièces détachées - Réducteurs et moteurs compatibles. • Ajout de variantes (IRB 1600 - 10/1.2 et IRB 1600 - 10/1.45) au manuel. • Réglage des forces appliquées à la fondation ; voir Charges sur la fondation, robot à...
Page 14
à la page • Ajout des activités d'entretien pour l'huile de graissage dans les axes 1 à 4 de l'IRB 1600. Cette révision inclut les mises à jour suivantes : • Renommez la nouvelle variante IRB 1600ID - 6/1,55 en IRB 1660ID - 6/1,55.
Page 15
Mise à jour des informations des trous pour le montage d’équipe- ments supplémentaires pour IRB 1600, voir Trous pour montage d'équipements supplémentaires pour IRB 1600 à la page • Ajout de la section pour inspection des étiquettes dans le chapitre d’entretien.
Page 16
5 (IRB 1600/1660ID). • Ajout d'informations sur l'appoint d'huile dans le réducteur axe 5 après remplacement du moteur de l’axe 5 (IRB 1600/1660ID). • Ajout du couple de serrage et de l’étape d'inspection du bouchon d'huile du réducteur axe 5, après l’appoint d’huile au cours du remplacement du moteur de l’axe 5 (IRB 1600/1660ID).
Page 17
Voir Câbles du robot à la page 116 Version A et version B du robot IRB 1600/1660ID à la page 390. • Ajout de procédures sur la mesure du jeu de l’axe 5 et de l’axe 6 du modèle IRB 1600.
Page 18
Documentation du produit Documentation du produit Catégories de documentation utilisateur d'ABB Robotics La documentation utilisateur d'ABB Robotics est divisée en plusieurs catégories. La liste présentée est basée sur le type d'informations dans les documents, qu'il s'agisse de produits standard ou optionnels.
Page 22
Cette page a été volontairement laissée vierge...
Page 23
Limites de responsabilité En ce qui concerne la sécurité, aucune des informations données dans le présent manuel ne doit être considérée comme une garantie fournie par ABB que le robot industriel ne provoquera ni blessures, ni dommages, même si l'ensemble des consignes de sécurité...
Page 44
Le manipulateur risque à tout moment de bouger de façon inattendue. DANGER Seul le personnel formé par ABB ou les techniciens de maintenance ABB sont habilités à procéder au dépannage du système de commande sous tension. Il est nécessaire de procéder à une évaluation des risques pour tenir compte des risques spécifiques au robot et à...
Page 46
Cette page a été volontairement laissée vierge...
Page 47
Avant d'effectuer une tâche d'installation, lisez le chapitre Sécurité à la page Remarque Connectez toujours le IRB 1600/1660ID et le robot à la terre de protection et à un déclencheur de tension résiduelle (RCD) avant la mise sous tension et avant toute opération d'installation.
Page 48
Enlevez l'emballage. Recherchez des traces visibles de dommage pendant le transport. Remarque Cessez le déballage et contacter ABB si des dommages occasionnés pendant le tra- nsport sont détectés. Nettoyez l'unité avec un chiffon non pelucheux, si nécessaire. Assurez-vous que l’accessoire de levage utilisé (si nécessaire) est approprié pour manipuler le poids du robot comme spécifié...
Page 53
Si le robot est incliné, les combinaisons d'angles d'inclinaison et de rayon d'action de l'axe 1 suivantes sont autorisées : • IRB 1600-6/x : axe 1 à ± 45° avec angles d'inclinaison jusqu'à 30° • IRB 1600-10/x : axe 1 ± 180° avec angles inclinés jusqu'à 55°...
Page 64
Introduction La procédure pour lever et tourner un robot monté en suspension à l’aide de l’outil de retournement 3HAC037108-001 est décrite dans les instructions de levage référence 3HAC028664-002 fournies avec l’outil de retournement. Contactez ABB pour plus d’informations. xx1000000320 Manuel du produit - IRB 1600/1660 3HAC026660-004 Révision: AJ...
Page 78
Les zones de charge et les charges permises sont indiquées dans le graphique ci-dessous. Le centre de gravité de la charge supplémentaire doit se trouver dans les zones de charge marquées. IRB 1600 - 5 kg et 7 kg xx1000000154 Robot...
Page 79
2 Installation et mise en service 2.3.7 Montage de l'équipement sur le robot (dimensions du robot) Suite IRB 1600 - 6 kg, 8 kg, 10 kg, 1600ID, et 1660ID IRB 1660ID IRB 1660ID xx1500001249 Robot Charge maximale dans la zone de charge...
Page 83
2 Installation et mise en service 2.3.7 Montage de l'équipement sur le robot (dimensions du robot) Suite Trous pour montage d'équipements supplémentaires pour IRB 1600 Le robot possède des trous pour le montage d'équipements supplémentaires. 252,5 131 (3x) M8 50 (M8 12) 112 (3x * IRB 1600-X/1.2...
Page 87
2 x M6 profondeur 12, trous de montage de l'équipement 2 x M6 profondeur 12, trous de montage de l'équipement Remarque Bras inférieurs parmi IRB 1600, IRB 1600ID, et IRB 1660ID sont identiques. Pour les trous sur le bras inférieur, voir Trous pour montage d'équipements supplémentaires pour IRB 1600 à...
Page 89
2 x M6 profondeur 12, trous de montage de l'équipement 2 x M6 profondeur 18, trous de montage de l'équipement Remarque Bras inférieurs parmi IRB 1600, IRB 1600ID, et IRB 1660ID sont identiques. Pour les trous sur le bras inférieur, voir Trous pour montage d'équipements supplémentaires pour IRB 1600 à...
Page 92
N'utilisez pas l'option de la lampe de signalisation dans l'environnement de salle blanche. Différentes lampes de signalisation sur IRB 1600 et IRB 1600ID Ces instructions expliquent comment installer la lampe de signalisation sur IRB 1600. Si vous installez la lampe sur un robot IRB 1600ID ou un robot IRB 1660ID,...
Page 109
Le rayon d'action de l'axe 3 peut être limité dans deux zones de travail différentes, comme l'indiquent les deux figures ci-dessous. Notez les différences entre les modèles. xx0400001283 Modèles de robot IRB 1600 - x/1,2 Rayon d'action A Rayon d'action B Suite page suivante Manuel du produit - IRB 1600/1660 3HAC026660-004 Révision: AJ...
Page 110
2 Installation et mise en service 2.4.4 Installation de butées mécaniques supplémentaires sur l'axe 3 Suite xx0400001284 Modèles de robot IRB 1600 - x/1,45 Rayon d'action A Rayon d'action B Suite page suivante Manuel du produit - IRB 1600/1660 3HAC026660-004 Révision: AJ...
Page 117
Câble du robot, alimentation : 30 m 3HAC2564-1 Le modèle IRB 1600/1660ID dans la protection standard dispose de deux versions, A et B. Pour plus de détails sur la version du robot, consultez Version A et version B du robot IRB 1600/1660ID à...
Page 120
0,8 MPa/115 psi Connecteurs client R2.CS et R2.CP Les connecteurs client R2.CS et R2.CP peuvent être utilisés avec : • Un jeu de connecteurs ABB pour une connexion standard • Des composants de connecteur Souriau ou • Des connecteurs conformes à la norme militaire MIL-C-26482 série 1 Ces connecteurs sont décrits plus précisément dans les sections suivantes.
Page 126
Cette page a été volontairement laissée vierge...
Page 127
Remarque Si l'IRB 1600/1660ID est connecté à l'alimentation, veillez toujours à ce que l'IRB 1600/1660ID soit connecté à la terre de protection et à un déclencheur de tension résiduelle (RCD) avant de commencer tout travail de maintenance.
Page 128
3.2.1 Spécification des intervalles de maintenance Introduction Les intervalles sont spécifiés de différentes manières, en fonction du type de tâche de maintenance à effectuer et des conditions de fonctionnement de IRB 1600/1660ID • Temps calendrier : indiqué en mois, que le système fonctionne ou pas.
Page 131
: de la position d'étalonnage à l'angle minimum, puis à l'angle maximum et retour à la position d'étalonnage. Des écarts par rapport à ce cycle influent sur la durée de vie prévue. Manuel du produit - IRB 1600/1660 3HAC026660-004 Révision: AJ...
Page 149
Généralités Pour garantir une disponibilité élevée, il est important que le IRB 1600/1660ID soit nettoyé régulièrement. La fréquence du nettoyage dépend de l'environnement dans lequel le produit fonctionne. Différentes méthodes de nettoyage sont autorisées en fonction de la classe de protection du IRB 1600/1660ID.
Page 150
Suite • Ne pas utiliser d'air comprimé pour nettoyer le robot. • Ne jamais utiliser de solvants non approuvés par ABB pour nettoyer le robot. • Ne pas pulvériser à une distance inférieure à 0,4 m. • Avant de nettoyer le robot, veuillez ne pas retirer les couvercles ou autres dispositifs de protection.
Page 151
Nettoyage à l’eau et à la vapeur Instructions de rinçage à l'eau Les robots ABB avec protection de type Standard, Foundry Plus, Wash ou Foundry Prime peuvent être nettoyés par rinçage à l'eau (nettoyeur à l'eau). La liste suivante définit les conditions préalables : •...
Page 153
Remarque Au moment de remplacer des pièces sur leIRB 1600/1660ID, transmettez à votre organisation ABB locale le numéro de série, la référence et la révision de l’unité remplacée et de l’unité de remplacement. Ce point est extrêmement important pour que les équipements de sécurité...
Page 159
Si les surfaces de la bride sont défectueuses, utilisez une autre bride pour éviter tout risque de fuite. Nettoyez les surfaces en suivant les recommandations d'ABB. Répartissez le liquide d'étanchéité uniformément sur la surface, de préférence avec un pinceau.
Page 163
4 Réparation 4.3.1 Remplacement du faisceau de câbles, IRB 1600 4.3 Manipulateur complet 4.3.1 Remplacement du faisceau de câbles, IRB 1600 Emplacement du faisceau de câbles Le faisceau de câbles traverse le robot de la base au boîtier du bras supérieur.
Page 164
4 Réparation 4.3.1 Remplacement du faisceau de câbles, IRB 1600 Suite ATTENTION Lors du démontage des pièces, la peinture doit toujours être coupée avec un couteau et le bord de la peinture broyé. Voir Avant de remplacer les pièces, la peinture ou la surface sur le robot doit être coupée.
Page 165
4 Réparation 4.3.1 Remplacement du faisceau de câbles, IRB 1600 Suite Choix de la routine d'étalonnage Décidez de la routine d'étalonnage à utiliser, en fonction des informations contenues dans le tableau. En fonction de la routine choisie, une action peut être requise avant de commencer la réparation du robot, voir le tableau.
Page 166
4 Réparation 4.3.1 Remplacement du faisceau de câbles, IRB 1600 Suite Action Remarque/Illustration Retirez tous les couvercles : Tous les couvercles sont représen- • Retirez les couvercles du logement du bras tés sur la figure Illustration, cou- supérieur, du châssis et de la base.
Page 167
4 Réparation 4.3.1 Remplacement du faisceau de câbles, IRB 1600 Suite Illustration, câbles dans le logement du bras supérieur La figure ci-dessous indique comment les câbles traversent le logement du bras supérieur. xx0400001250 Câbles de communication ; connecteurs des moteurs sur les axes 3, 4, 5 et 6 : R3.FB3, R3.FB4, R3.FB5 et R3.FB6...
Page 168
4 Réparation 4.3.1 Remplacement du faisceau de câbles, IRB 1600 Suite Remise en place du faisceau de câbles dans le logement du bras supérieur et dans le bras inférieur La procédure ci-dessous explique comment remonter le câblage à l'intérieur du logement de bras supérieur.
Page 169
4 Réparation 4.3.1 Remplacement du faisceau de câbles, IRB 1600 Suite Action Remarque/Illustration Replacez le couvercle du logement du bras et 8 pcs, M6. serrez les huits vis de fixation. Vérifiez les deux Reportez-vous à la figure Illustration, joints et remplacez-les s'ils sont endommagés.
Page 170
4 Réparation 4.3.1 Remplacement du faisceau de câbles, IRB 1600 Suite Illustration, câbles dans la base La figure ci-dessous indique comment les câbles traversent la base. Les câbles facultatifs sont également représentés sur la figure mais ne sont pas spécifiés en détail.
Page 171
4 Réparation 4.3.1 Remplacement du faisceau de câbles, IRB 1600 Suite Remise en place du faisceau de câbles dans le châssis et la base La procédure ci-dessous explique comment remonter les câbles à l'intérieur du châssis et de la base. La disposition des câbles est indiquée dans les figures Illustration, câbles dans le châssis à...
Page 172
4 Réparation 4.3.1 Remplacement du faisceau de câbles, IRB 1600 Suite Action Remarque AVERTISSEMENT Avant de poursuivre les tâches d'entretien, veuillez prendre connaissance des informatio- ns de sécurité de la section Après un travail d'entretien, les boutons d’ouverture des freins peuvent être bloqués.
Page 184
4 Réparation 4.4.1 Remplacement du bras supérieur complet, IRB 1600 4.4 Bras supérieur et inférieur 4.4.1 Remplacement du bras supérieur complet, IRB 1600 Généralités Le bras supérieur complet est considéré comme une pièce détachée, poignée, réducteurs et moteurs compris. Emplacement du bras supérieur La figure ci-dessous représente l'emplacement du bras supérieur et de certains...
Page 185
4 Réparation 4.4.1 Remplacement du bras supérieur complet, IRB 1600 Suite Équipement nécessaire Équipement N° de pièce déta- Référence Remarque chée Bras supérieur Pour le numéro de Comprend le poignet. Tous pièce détachée, voir les réducteurs sont remplis d'huile à la livraison.
Page 186
4 Réparation 4.4.1 Remplacement du bras supérieur complet, IRB 1600 Suite Choix de la routine d'étalonnage Décidez de la routine d'étalonnage à utiliser, en fonction des informations contenues dans le tableau. En fonction de la routine choisie, une action peut être requise avant de commencer la réparation du robot, voir le tableau.
Page 187
4 Réparation 4.4.1 Remplacement du bras supérieur complet, IRB 1600 Suite Action Remarque/Illustration Débranchez tous les connecteurs dans le lo- Les câbles et tous les connecteurs se gement du bras, puis desserrez les câbles des trouvant dans le logement du bras su- attaches et des supports.
Page 188
4 Réparation 4.4.1 Remplacement du bras supérieur complet, IRB 1600 Suite Action Remarque/Illustration ATTENTION Le bras supérieur complet pèse 55 kg sans au- cun équipement supplémentaire monté ! Les dimensions de l'équipement de levage utili- sé doivent être adaptées à ce poids ! Attachez les élingues de levage au bras supé-...
Page 189
4 Réparation 4.4.1 Remplacement du bras supérieur complet, IRB 1600 Suite Action Remarque/Illustration Replacez un nouveau couvercle VK sur le bras Reportez-vous à la figure Emplaceme- inférieur. nt du bras supérieur à la page 184. La référence est indiquée dans la se- ction Équipement nécessaire à...
Page 193
Débranchez tous les connecteurs dans le lo- Reportez-vous à la section Remplacement gement du bras, puis desserrez les câbles du faisceau de câbles, IRB 1600 à la des attaches et des supports. page 163 ATTENTION Le bras supérieur du robot pèse 39 kg.
Page 203
4 Réparation 4.4.4 Remplacement du poignet, IRB 1600 4.4.4 Remplacement du poignet, IRB 1600 Emplacement du poignet Le poignet se trouve dans la partie la plus avant du bras supérieur. Une vue plus détaillée du bras supérieur, montrant également le poignet, est disponible dans la vue des pièces détachées, voir Pièces détachées - Bras...
Page 204
4 Réparation 4.4.4 Remplacement du poignet, IRB 1600 Suite Équipement, etc. N° de pièce déta- Référence Remarque chée Graisse 3HAC 3537-1 Pour la lubrification de la plaque de fixation du joint torique. Jeu d’outils standard Le contenu est défini dans la section Outils standard à...
Page 205
4 Réparation 4.4.4 Remplacement du poignet, IRB 1600 Suite Retrait du poignet La procédure ci-dessous décrit comment retirer le poignet complet. Action Remarque Déterminez la routine d'étalonnage à utiliser et prenez les mesures appropriées avant de commencer la procédure de réparation.
Page 206
4 Réparation 4.4.4 Remplacement du poignet, IRB 1600 Suite Action Remarque Une goupille cylindrique est fournie avec la pièce détachée neuve du poignet. La goupille cylindrique doit être installée sur le poignet si le robot est étalonné avec la méthode Axis Calibration.
Page 207
4 Réparation 4.4.4 Remplacement du poignet, IRB 1600 Suite Action Remarque Montez la plaque de fixation du joint to- Utilisez un nouveau joint torique. La référe- rique sur le bras supérieur. Montez le nce est indiquée dans la section Équipement poignet sur le bras supérieur à...
Page 237
4.4.12 Mesure du jeu 1600, axes 5 et 6 Généralités Cette rubrique est uniquement valable pour IRB 1600. Après avoir effectué un remontage (à la suite d'une opération de maintenance, par exemple), vous devez vérifier le jeu des axes 5 et 6 afin de garantir la précision de répétition du positionnement du robot.
Page 267
! Voir la section Réducteurs et moteurs compatibles dans Product manual, spare parts - IRB 1600/1660 pour déterminer la pièce détachée correcte. Nettoyez les surfaces d'accouplement. Remplacez le joint torique s’il est endommagé.
Page 272
! Voir la section Réduc- teurs et moteurs compatibles dans Product ma- nual, spare parts - IRB 1600/1660 pour déterminer la pièce détachée correcte. Suite page suivante Manuel du produit - IRB 1600/1660 3HAC026660-004 Révision: AJ...
Page 275
4 Réparation 4.6.3 Remplacement du moteur, axe 3, IRB 1600 4.6.3 Remplacement du moteur, axe 3, IRB 1600 Emplacement du moteur Le moteur de l'axe 3 est situé dans le logement du bras supérieur, comme l'indique la figure ci-dessous. Une vue plus détaillée du moteur et de sa position est disponible dans la vue des pièces détachées, voir Pièces détachées - Bras supérieur, vue éclatée.
Page 276
4 Réparation 4.6.3 Remplacement du moteur, axe 3, IRB 1600 Suite Équipement Référence Remarque Joint torique 21522012-426 Remplacez-la si elle est endomma- gée. Joint, couvercle du bras su- 3HAC022049-001 Remplacez-la si elle est endomma- périeur gée. Joint, connexions client 3HAC022050-001 Remplacez-la si elle est endomma- gée.
Page 277
4 Réparation 4.6.3 Remplacement du moteur, axe 3, IRB 1600 Suite Action Remarque Si le robot doit être étalonné avec un étalonnage précis : Retirez tous les paquets de câbles externes (DressPack) et outils du robot. Retrait du moteur, axe 3 La procédure ci-dessous explique comment retirer le moteur de l'axe 3.
Page 278
4 Réparation 4.6.3 Remplacement du moteur, axe 3, IRB 1600 Suite Action Remarque DANGER Immobilisez correctement le poids du bras supérieur avant de desserrer les freins du moteur de l'axe 3. Lors du desserrage des freins de maintien du moteur, le bras supérieur est mobile et peut tomber.
Page 279
4 Réparation 4.6.3 Remplacement du moteur, axe 3, IRB 1600 Suite Action Remarque Réglez le moteur en fonction du réducteur. Le jeu des engrenages doit être à peine perceptible. Utilisez l'outil de rotation pour secouer l'arbre du moteur d'avant en arrière afin de vérifier le jeu.
Page 284
! Voir la section Réducteurs et mo- teurs compatibles dans Product manual, spare parts - IRB 1600/1660 pour déterminer la pièce dé- tachée correcte. Nettoyez les surfaces de contact à l’intérieur du lo- gement de bras supérieur et du moteur avec de...
Page 286
4 Réparation 4.6.5 Remplacement du moteur, axe 4, IRB 1600 4.6.5 Remplacement du moteur, axe 4, IRB 1600 Emplacement du moteur Le moteur de l'axe 4 se trouve dans le logement du bras supérieur, comme l'indique la figure ci-dessous. Une vue plus détaillée du composant et de sa position est disponible dans la vue des pièces détachées, voir Pièces détachées - Bras supérieur, vue éclatée.
Page 287
4 Réparation 4.6.5 Remplacement du moteur, axe 4, IRB 1600 Suite Équipement nécessaire Équipement, etc. N° de pièce déta- Référence Remarque chée Moteur de rotation CA Pour le numéro de avec pignon pièce détachée, voir : • Liste de pièces déta- chées à...
Page 288
4 Réparation 4.6.5 Remplacement du moteur, axe 4, IRB 1600 Suite Action Remarque Si le robot doit être étalonné avec un Suivez les instructions fournies dans la étalonnage de référence : routine d'étalonnage de référence sur le FlexPendant pour créer les valeurs de réfé- Trouvez les valeurs de référence précéde-...
Page 289
4 Réparation 4.6.5 Remplacement du moteur, axe 4, IRB 1600 Suite Action Remarque Débranchez les connecteurs R3.MP4 et R3.FB4 du moteur de l'axe 4. Pour desserrer les freins, connectez l'alimentation Reliez le connecteur R3.MP4 24 Vcc au moteur. • +: broche 7 •...
Page 290
4 Réparation 4.6.5 Remplacement du moteur, axe 4, IRB 1600 Suite Action Remarque Assurez-vous que tous les câbles sont placés La disposition des câbles est indiquée correctement dans le logement du bras supé- dans la figure Illustration, câbles dans rieur.
Page 295
4 Réparation 4.6.7 Remplacement du moteur et de la courroie d'entraînement, axe 5, IRB 1600 4.6.7 Remplacement du moteur et de la courroie d'entraînement, axe 5, IRB 1600 Emplacement du moteur Le moteur et la courroie d'entraînement de l'axe 5 sont situés dans le logement du bras supérieur, comme l'indique la figure ci-dessous.
Page 296
4 Réparation 4.6.7 Remplacement du moteur et de la courroie d'entraînement, axe 5, IRB 1600 Suite Équipement N° de pièce déta- Référence Remarque chée Joint, couvercle du bras 3HAC022049-001 Remplacez-la si elle supérieur est endommagée. Joint, connexions client 3HAC022050-001 Remplacez-la si elle est endommagée.
Page 297
4 Réparation 4.6.7 Remplacement du moteur et de la courroie d'entraînement, axe 5, IRB 1600 Suite Choix de la routine d'étalonnage Décidez de la routine d'étalonnage à utiliser, en fonction des informations contenues dans le tableau. En fonction de la routine choisie, une action peut être requise avant de commencer la réparation du robot, voir le tableau.
Page 298
4 Réparation 4.6.7 Remplacement du moteur et de la courroie d'entraînement, axe 5, IRB 1600 Suite Action Remarque Débranchez les connecteurs du moteur de l'axe 5 : R3.MP5 et R3.FB5. Écartez tous les câbles qui gênent l'accès au moteur de l'axe 5.
Page 299
4 Réparation 4.6.7 Remplacement du moteur et de la courroie d'entraînement, axe 5, IRB 1600 Suite Action Remarque/Illustration Suivez les étapes ci-après pour installer le La référence d'article est indiquée da- moteur: ns la section Équipement nécessaire • Placez la courroie d'entraînement (B) à...
Page 300
4 Réparation 4.6.7 Remplacement du moteur et de la courroie d'entraînement, axe 5, IRB 1600 Suite Action Remarque/Illustration DANGER Assurez-vous que toutes les exigences de sé- curité sont satisfaites avant d'effectuer le pre- mier test de fonctionnement. Manuel du produit - IRB 1600/1660 3HAC026660-004 Révision: AJ...
Page 301
Tube du bras Vis à tête cylindrique à 6 pans creux M8x20 Faisceau de câbles, IRB 1600 ID Moteur de rotation CA, axe 5 Vis à tête cylindrique à 6 pans creux M6x20 Joint torique Support du faisceau de câbles...
Page 320
4 Réparation 4.6.10 Remplacement du moteur et de la courroie d'entraînement, axe 6, IRB 1600 4.6.10 Remplacement du moteur et de la courroie d'entraînement, axe 6, IRB 1600 Emplacement du moteur Le moteur et la courroie d'entraînement de l'axe 6 sont situés dans le logement du bras supérieur, comme l'indique la figure ci-dessous.
Page 321
4 Réparation 4.6.10 Remplacement du moteur et de la courroie d'entraînement, axe 6, IRB 1600 Suite Équipement nécessaire Équipement N° de pièce déta- Référence Remarque chée Moteur de rotation CA 3HAC021800-003 avec pignon Courroie d'entraînement 3HAC6779-1 Joint, couvercle du bras...
Page 322
4 Réparation 4.6.10 Remplacement du moteur et de la courroie d'entraînement, axe 6, IRB 1600 Suite Action Remarque Si le robot doit être étalonné avec un Suivez les instructions fournies dans la étalonnage de référence : routine d'étalonnage de référence sur le FlexPendant pour créer les valeurs de réfé-...
Page 323
4 Réparation 4.6.10 Remplacement du moteur et de la courroie d'entraînement, axe 6, IRB 1600 Suite Remise en place, moteur et courroie d'entraînement axe 6 La procédure ci-dessous décrit la remise en place du moteur et de la courroie d'entraînement de l'axe 6.
Page 324
4 Réparation 4.6.10 Remplacement du moteur et de la courroie d'entraînement, axe 6, IRB 1600 Suite Action Remarque Réétalonnez le robot. Pendulum Calibration est décrit dans Manuel d’utilisation - Calibration Pendu- lum, fourni avec les outils d’étalonnage. Axis Calibration est décrit dans Étalon-...
Page 343
! Voir la section Réducteurs et moteurs compa- tibles dans Product manual, spare parts - IRB 1600/1660 pour déterminer la pièce détachée correcte. DANGER Coupez : •...
Page 347
Terme Définition Méthode d'étalonnage Terme collectif pour plusieurs méthodes disponibles pour l'étalonnage du robot ABB. Chaque méthode comporte des routines d'étalonnage. Position de synchronisation Position connue du robot complet dans laquelle l'angle de chaque axe peut être comparé aux repères de synchronisation visuels.
Page 350
Vous trouverez des informations sur la méthode d'étalonnage valide sur l'étiquette d'étalonnage ou dans le menu d'étalonnage du FlexPendant. Si vous ne trouvez aucune donnée concernant l'étalonnage standard, contactez le service ABB local. Brève description des méthodes d'étalonnage Méthode Calibration Pendulum...
Page 352
Modification des valeurs du résolveur Si les valeurs du résolveur ont changé, le robot doit être ré-étalonné à l'aide des méthodes d'étalonnage spécifiées par ABB. Étalonnez le robot avec précaution en appliquant un étalonnage standard, conformément aux informations de ce manuel.
Page 353
5.2.1 Repères de synchronisation et position de synchronisation des axes Introduction Cette section shows indique la position des repères de synchronisation et la position de synchronisation de chaque axe. Repères de synchronisation, IRB 1600/IRB 1660ID IRB 1600 xx0600002876 Suite page suivante Manuel du produit - IRB 1600/1660 3HAC026660-004 Révision: AJ...
Page 354
5.2.1 Repères de synchronisation et position de synchronisation des axes Suite IRB 1600ID L'illustration présente les repères de synchronisation des axes 4, 5 et 6 pour IRB 1600ID. Reportez-vous à l'illustration valable pour IRB 1600 pour les axes 1, 2 et xx1500001256 IRB 1660ID xx1700000115...
Page 358
Étape 2 - Mise à jour du compte-tours à l'aide du FlexPendant Cette procédure permet de mettre à jour le compte-tours avec le FlexPendant (IRC5). Action Dans le menu ABB, appuyez sur Étalonnage. xx1500000942 Suite page suivante Manuel du produit - IRB 1600/1660 3HAC026660-004 Révision: AJ...
Page 361
FlexPendant. AVERTISSEMENT L'étalonnage du robot avec Axis Calibration implique l'utilisation des outils d'étalonnage spéciaux d'ABB. L'utilisation d'autres tiges dans les douilles d'étalonnage peut nuire gravement au robot et/ou au personnel. AVERTISSEMENT L'outil d'étalonnage doit être entièrement inséré dans la douille d'étalonnage, jusqu'à...
Page 362
L'étalonnage de référence permet de stocker l'état actuel du robot et non l'état dans lequel le robot a quitté l'usine ABB. La valeur de référence est nommée en fonction du nom de l'outil, de la date, etc.
Page 363
Pour les robots avec EPS, la même chose s'applique à SafeMove. Procédure d'étalonnage d'un robot suspendu ou monté au mur Le IRB 1600/1660ID fait l’objet d'un étalonnage précis au sol en usine, avant l’expédition. Pour étalonner un robot suspendu ou monté au mur, l'étalonnage de référence peut être utilisé.
Page 364
étalonnage. AVERTISSEMENT L'étalonnage du robot avec Axis Calibration implique l'utilisation des outils d'étalonnage spéciaux d'ABB. L'utilisation d'autres tiges dans les douilles d'étalonnage peut nuire gravement au robot et/ou au personnel. Équipement, etc.
Page 370
AVERTISSEMENT L'étalonnage du robot avec Axis Calibration implique l'utilisation des outils d'étalonnage spéciaux d'ABB. L'utilisation d'autres tiges dans les trous d'étalonnage peut nuire gravement au robot et/ou au personnel. Équipement, etc. Référence Remarque Boîte à...
Page 371
Lors de l'étalonnage de l'axe 6, enfoncez l'outil d'étalonnage dans le plateau tournant jusqu'à ce que l'anneau s'enclique. Sur IRB 1600, cela fait ressortir l'outil d'étalonnage de l'autre côté du plateau tournant. Tout équipement monté sur le plateau tournant doit donc être retiré...
Page 373
5.4.4 Axis Calibration - Exécution de la procédure d’étalonnage Suite Action Remarque La méthode d’étalonnage utilisée à l’usine ABB Le FlexPendant fournira toutes les pour chaque axe est décrite, ainsi que la méthode informations nécessaires pour conti- d’étalonnage utilisée pour le robot pendant le nuer avec Axis Calibration.
Page 382
Utilisez cette procédure pour créer un programme qui place tous les axes du robot dans la position de synchronisation correspondante. Action Remarque Dans le menu ABB, sélectionnez Éditeur de pro- gramme. Créez un programme. Utilisez MoveAbsJ dans le menu Motion&Proc.
Page 384
6.2 Informations environnementales 6.2 Informations environnementales Introduction Les robots ABB contiennent des composants en différents matériaux. Lors de la mise hors service, tous les matériaux doivent être démontés, recyclés ou réutilisés de manière responsable, conformément aux lois et normes industrielles en vigueur.
Page 387
Le contenu de ce manuel est le même que pour le manuel du produit n°3HAC023637-001, à l’exception du nouveau bras supérieur complet et du nouveau module de poignet du type A. Afin de différencier le IRB 1600 type A des versions précédentes, un nouveau numéro a été créé.
Page 388
7.1 Type A du IRB 1600 Suite Pour de plus amples détails, voir Base, liste des pièces détachées et Châssis, liste des pièces détachées dans Product manual, spare parts - IRB 1600/1660. Manuel du produit - IRB 1600/1660 3HAC026660-004 Révision: AJ...
Page 390
7.3 Version A et version B du robot IRB 1600/1660ID Version A et version B La version A et la version B sont disponibles uniquement pour IRB 1600/1600ID en protection standard. Les câbles d'alimentation du robot doivent être commandés en fonction de la version du robot.
Page 395
Vis UNBRAKO UNBRAKO est un type de vis spécial recommandé par ABB pour certains joints à vis. Grâce à un traitement de surface spécial (au Gleitmo comme décrit ci-dessous), les vis UNBRAKO présentent une très grande résistance à la fatigue.
Page 398
Votre attention est attirée de cette façon sur tous les composants d'un poids supérieur à 22 kg. Pour éviter tout accident, ABB recommande l'utilisation d'un accessoire de levage lors de la manipulation de composants dont le poids est supérieur à 22 kg. Une large gamme d'accessoires et de dispositifs de levage est disponible pour chaque modèle de manipulateur.
