ABB IRB 910INV Manuel Du Produit page 333

3

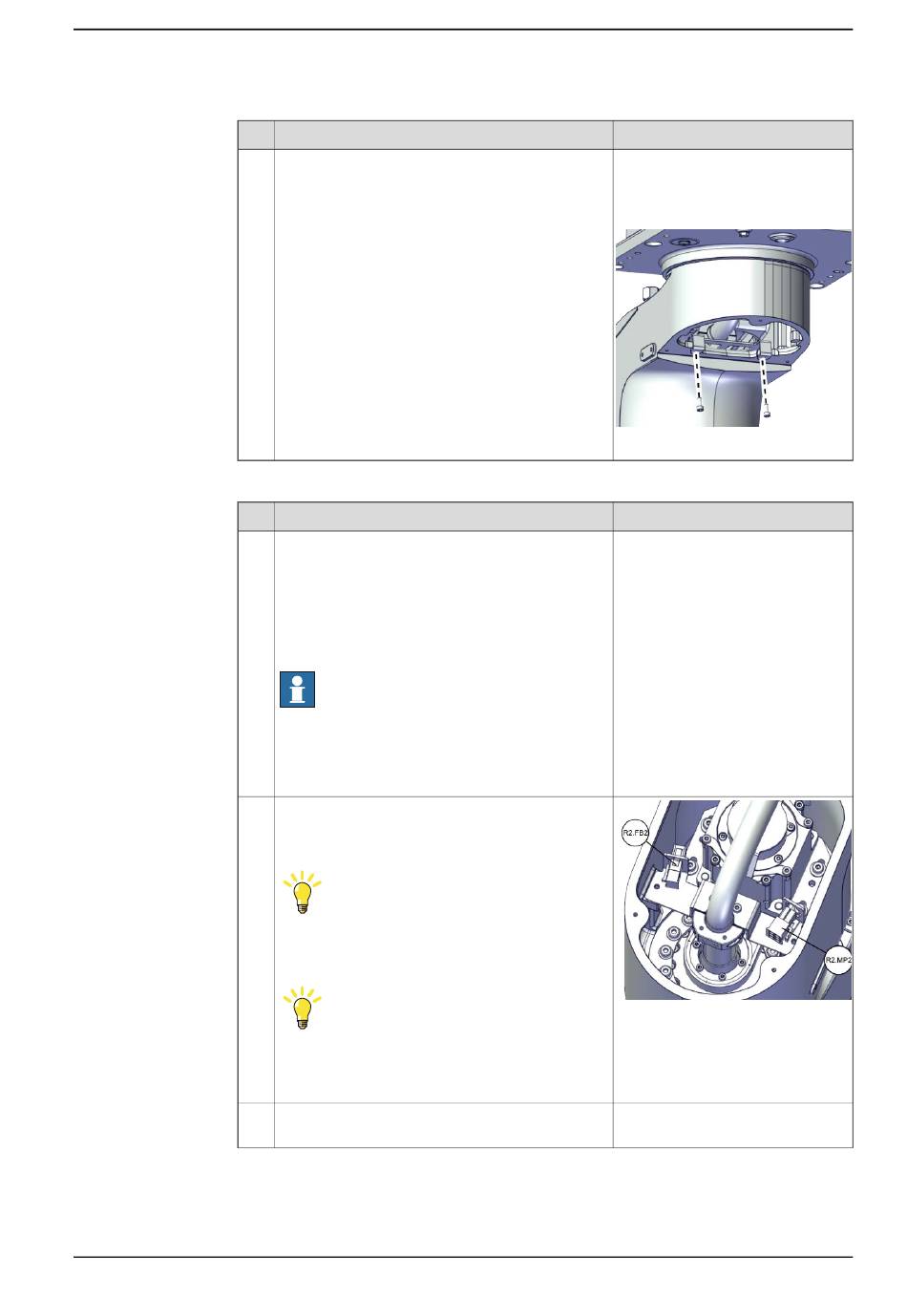

Remise en place du support de câble
1
2
3
Manuel du produit - IRB 910INV
3HAC068055-004 Révision: Q
Action
Replacez le support dans le bras interne et fixez-
le à l'aide des vis.
Action
Pour les robots avec type de protection Clean
Room :
Vérifiez que les joints ont bien été ouverts, et éli-
minez les particules des pièces en passant un
chiffon non pelucheux imbibé d'alcool. Voir
de remplacer les pièces, la peinture ou la surface
sur le robot doit être coupée. à la page 122
Remarque
Après avoir effectué tous les travaux de répara-
tion, éliminez toutes les particules sur le robot
Clean Room en l'essuyant à l'aide d'un chiffon
non pelucheux imbibé d'alcool.
Rebranchez les connecteurs.
• R2.MP2
• R2.FB2
Conseil
Photographiez la position des connecteurs et des
câbles avant de les débrancher, de façon à dispo-
ser d'une référence au moment de les rebrancher.
Conseil
Regardez les numéros marqués sur les connec-
teurs pour trouver facilement le connecteur corre-
spondant.
Placez le faisceau interne dans un état naturel
sans distorsion.
© Copyright 2019-2023- ABB. Tous droits réservés.
5 Réparation
5.5.1 Remplacement du bras interne
Remarque
Vis : Vis à tête cylindrique à 6 pans
creux M3x5 12.9 Lafre 2C2B/FC6.9
(2 pcs)
Couple de serrage :1,5 Nm ±10%
xx1800003408
Remarque
Avant
xx1800002875
Suite page suivante
Suite
333
