Manuel du produit - IRB 910INV
3HAC068055-004 Révision: Q

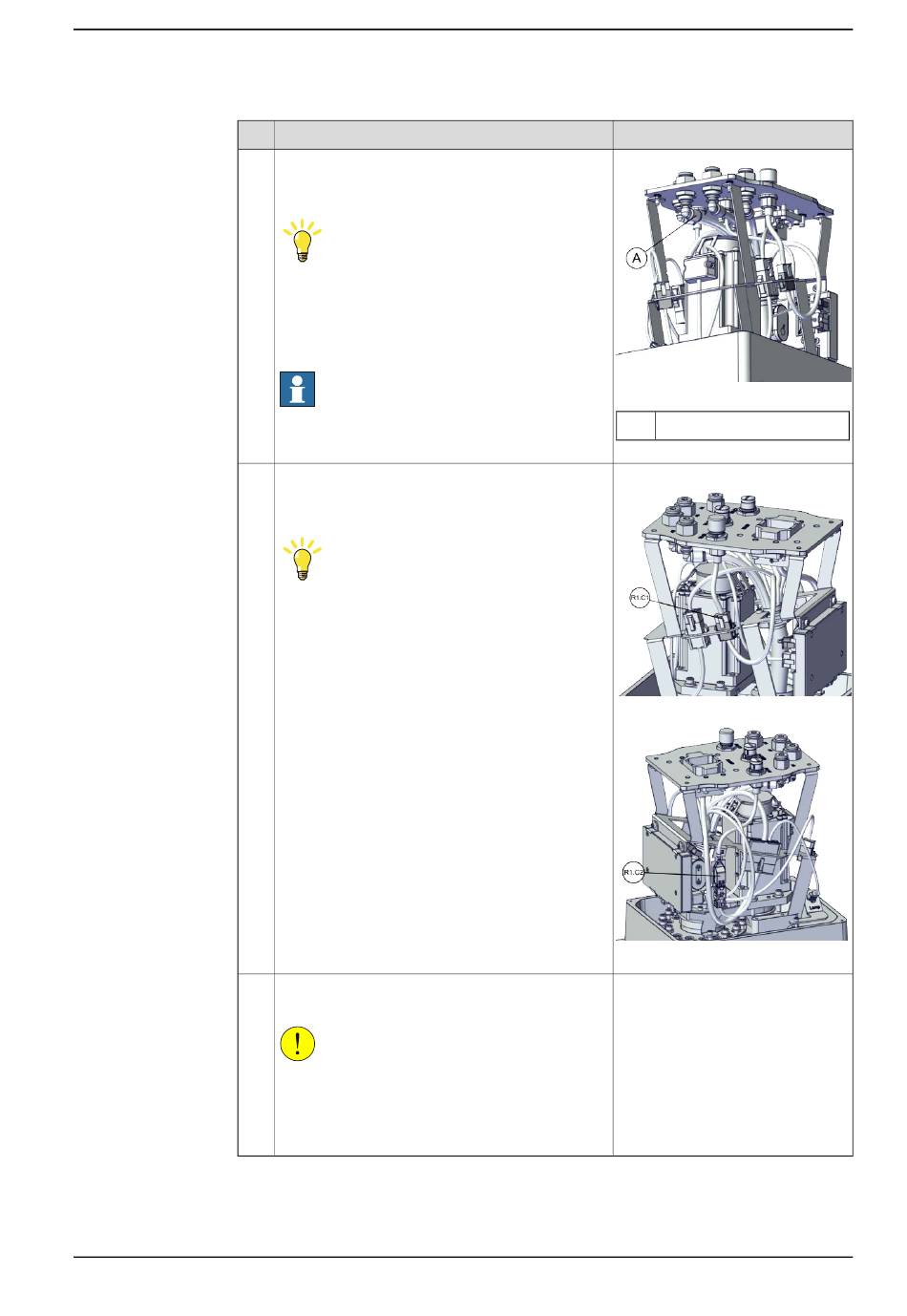

Action
Rebranchez les tuyaux à air de façon croisée sur
les connecteurs en forme de L sur le faisceau de
base.
Conseil
Regardez les numéros marqués sur les tuyaux à
air pour trouver facilement les tuyaux à air corre-
spondants.
Les tuyaux à air portant le même numéro se bra-
nchent sur le même connecteur en forme de L.
Remarque
Assurez-vous que les tuyaux à air ne sont pas
pliés ni rompus lorsque vous les débranchez.
Rebranchez les connecteurs.
• R1.C1
• R1.C2
Conseil
Regardez les numéros marqués sur les connec-
teurs pour trouver facilement le connecteur corre-
spondant.
Acheminez et fixez les câbles à l'aide d'attaches
de câble, au besoin.
ATTENTION
Il est essentiel d'acheminer correctement les
câbles.
S'ils sont mal acheminés et fixés, ils peuvent être
endommagés.
© Copyright 2019-2023- ABB. Tous droits réservés.
5 Réparation
5.4.1 Remplacement de la base
Remarque
xx1800002830
A Tuyaux à air
xx1800002831
xx1800002832
Suite page suivante
Suite
