Compteurs à grande vitesse du CPM2A/CPM2C
2-2-2 Entrées d'interruption en mode compteur
Rem. 1. Les numéro d'entrée 00005 et 0006 ne peuvent pas être utilisés dans l'unité centrale du
CPM2C avec 10 points d'entrée--sortie.
2. Les numéros d'entrée 00003 à 0006 peuvent être utilisés pour n'importe laquelle des fonc-
tions suivantes : les entrées d'interruption, les entrées d'interruption (en mode compteur) ou
les entrées de capture. Lorsqu'elles ne sont pas utilisées dans ces cas précis, elles peuvent
être utilisées en tant qu'entrées ordinaires.
3. Les numéros de sous--programme 000 à 003 sont les numéros de sous--programme pour
des programmes d'interruption commencés lorsque des entrées d'interruption ou le nombre
d'interruptions pour les entrées d'interruption (en mode compteur) sont générés. S'ils ne
sont pas utilisés à cette fin, ils peuvent être utilisés en tant qu'entrées ordinaires.
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr

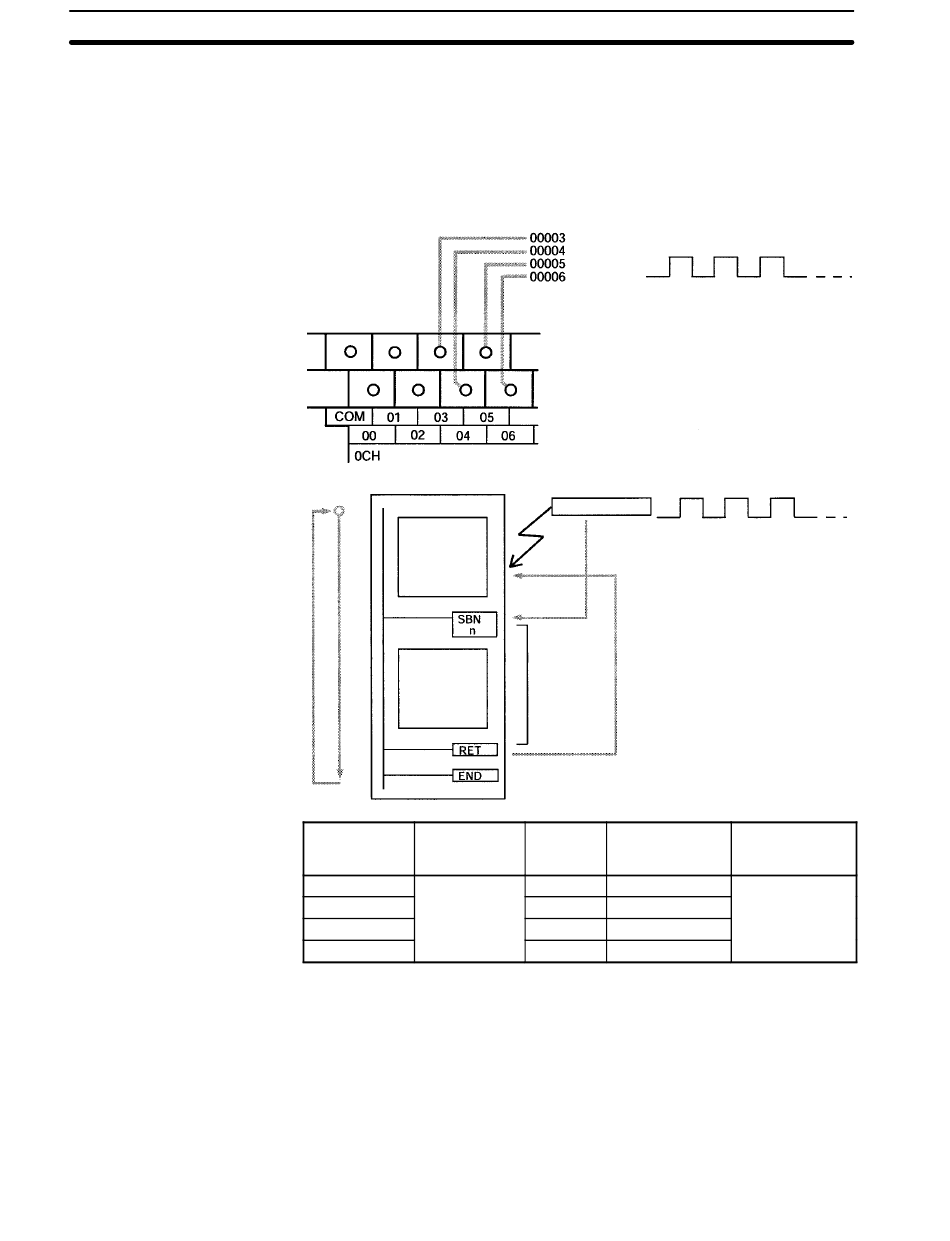

Les quatre entrées intégrées d'interruption de l'unité centrale du
CPM2A/CPM2C peuvent être utilisées en mode compteur comme entrées
jusqu'à 2 kHz. Ces entrées peuvent être utilisées pour incrémenter ou décré-
menter des compteurs, déclenchant une interruption (c.--à--d. exécutant un
sous--programme d'interruption) lorsque le comptage atteint la valeur de consi-
gne.
Programme
normal
Programme
d'interruption
Numéro
Compte
d'entrée
(Rem. 2)
00003
0 à 65535
(0000 à FFFF)
(
à FFFF)
00004
00005
00006
Entrée du
compteur
E* du compteur
Sous--
programme
Numéro
Numéro de
d'interrup
sous--program
tion
me (Note 3)
0
000
1
001
2
002
3
003
Chapitre
2-2
*E = Entrée
Frequence de
résponse
2 kHz
67
