Les bases du schéma à contacts

D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE

Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr

gramme 00008 combine les blocs d et e, le AND LOAD suivant combine la

condition d'exécution résultante à celle du bloc c, etc.

Bloc c avec le résultat de ci--dessus

Bloc b avec le résultat de ci--dessus

Bloc a avec le résultat de ci--dessus

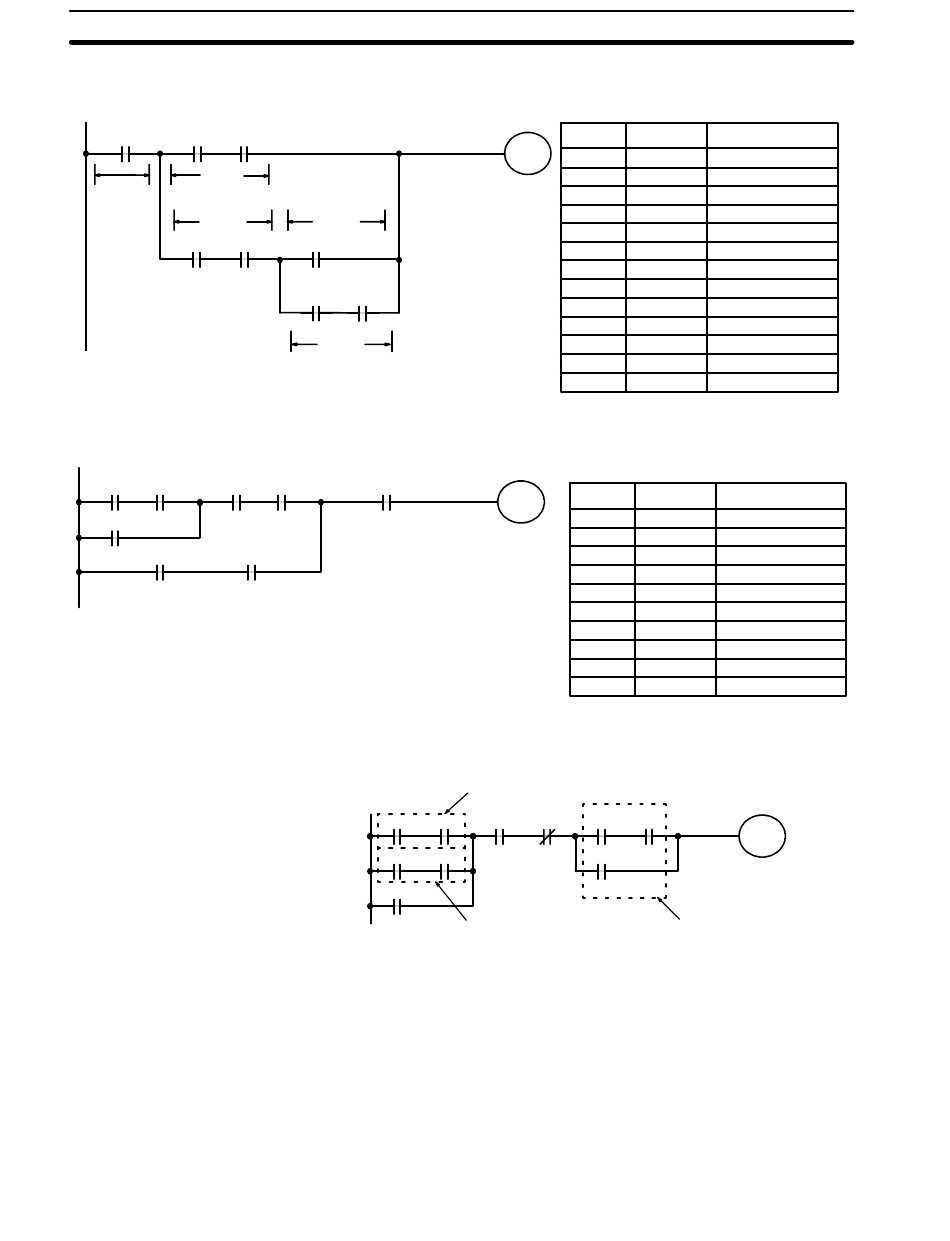

De nouveau, ce schéma peut être redessiné comme suit pour simplifier la struc-

ture du programme et le codage et pour économiser de l'espace en mémoire.

L'exemple suivant et final peut paraître très compliqué à première vue, mais il

peut être codé en utilisant seulement deux instructions de blocs logiques. Le

schéma apparaît comme suit :

Blocs d et e
