Commande d'impulsions synchronisée (CPM2A/CPM2C uniquement)

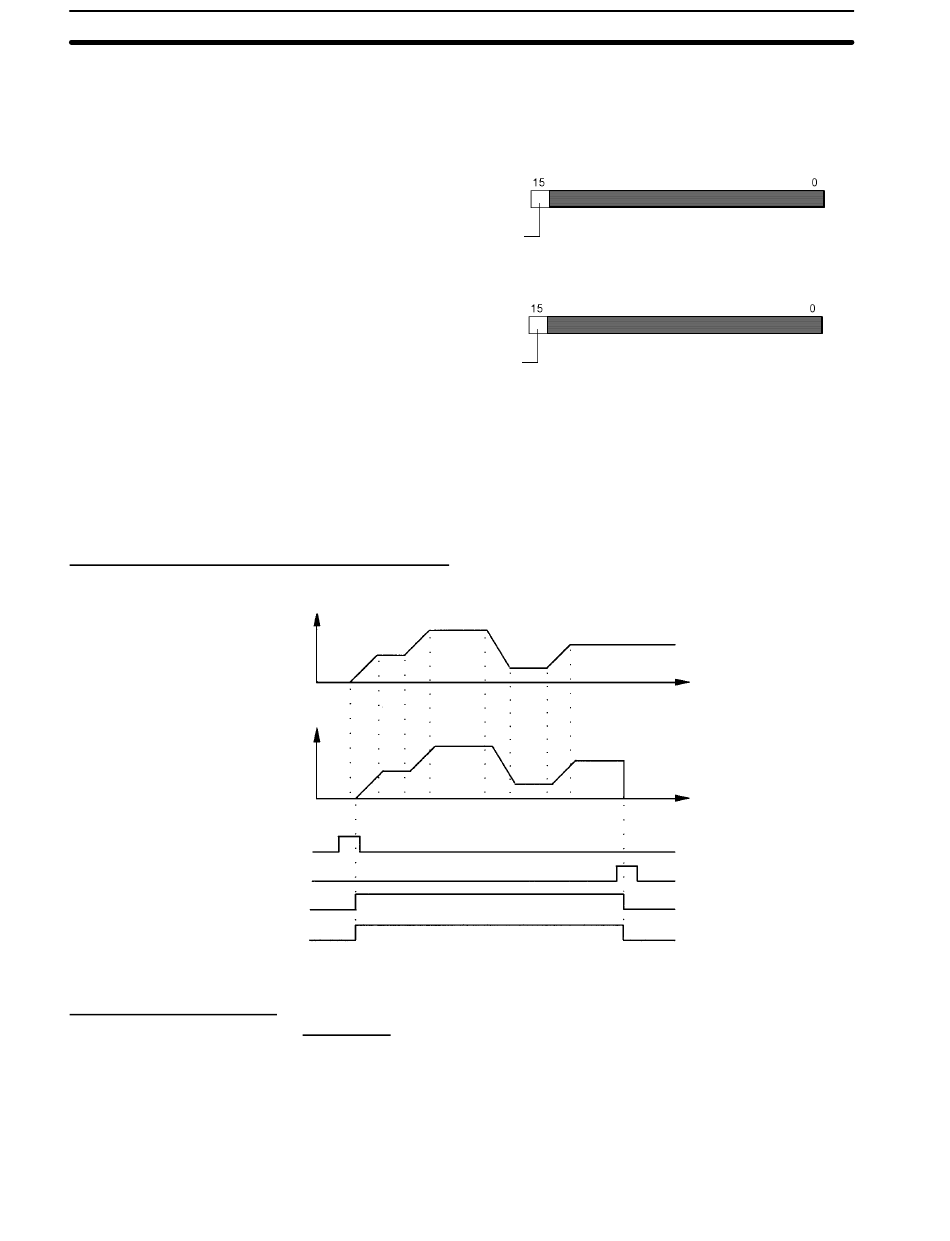

Relation entre l'état et le fonctionnement
Impulsions d'entrée
Impulsions de sortie
Exécution SYNC(----)
Exécution INI(61)
Sortie 0 en cours
Sortie 1 en cours
Exemple d'application
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
Utilisation des zones de données
Comme l'illustration suivante le montre, l'état de la sortie d'impulsions 0 est
mémorisé dans AR 1115 et l'état de la sortie d'impulsions 1 est mémorisé dans
AR 1215.
AR 11
Etat de la sortie d'impulsions 0
0 : Interrompu
1 : Sortie en cours
AR 12
Etat de la sortie d'impulsions 1
0 : Interrompu
1 : Sortie en cours
AR 1115 et AR 1215 sont rafraîchis une fois à chaque cycle, ainsi un écart peut
toujours exister avec la PV exacte à un moment donné.
Lorsque la PV est lue en exécutant PRV(62), AR 1112 et AR 1212 sont rafraîchis
immédiatement.
Fréquence
Fréquence
Explication
Dans cet exemple, lorsque la condition d'exécution (00005) passe sur ON, la
commande d'impulsions synchronisée est démarrée et des impulsions sont pro-
duites à partir de la sortie 01000 (sortie d'impulsions 0) en fonction des impul-
sions entrées par le compteur à grande vitesse. C'est à ce moment là que le
facteur de mise à l'échelle des fréquences peut être modifié au moyen de la
commande analogique 0. Lorsque la condition d'exécution (00005) passe sur
OFF, la commande d'impulsions synchronisée est interrompue.
Chapitre
2-7
Temps
Temps
147
