Fonctions d'interruption des CPM2A/CPM2C
Exemple de fonctionnement
Mode à une impulsion
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
42
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
Explication
Dans cet exemple, la temporisation commence lorsque l'état d'exécution
(00005) passe de OFF à ON. Lorsque le temps (approx. 1 s) s'est écoulé, le
sous--programme d'interruption est exécuté une fois. Lorsque le sous--pro-
gramme d'interruption est exécuté, 1 est ajouté à DM 0000.
Temps écoulé : 100 x 100 x 0,1 = 1 000 ms

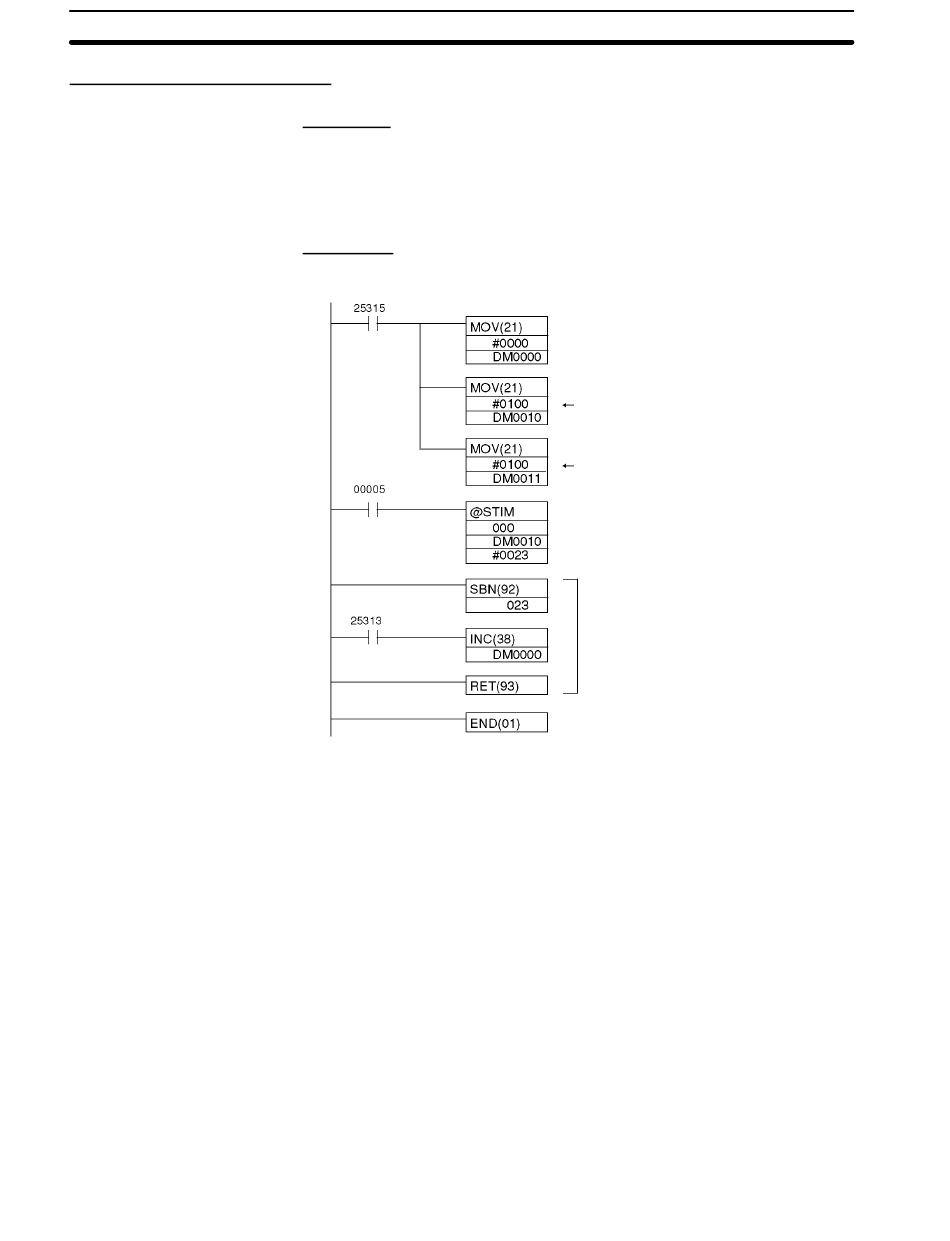

Programme
ON pour 1 cycle au début du
fonctionnement
(Conditions
d'exécution)
Toujours ON
Efface la zone de l'incrément (DM 0000).
Configuration de la décrémentation du
compteur
Compteur : 100 (0000 à 9999 BCD)
Configuration de l'intervalle de comptage
Configuration de l'intervalle de
comptage : 10 ms (0005 à 0320
BCD)
Commence la temporisation cyclique en mode
(69)
à une impulsion.
Exécute l'interruption qu'une
fois le temps écoulé.
