Compteurs à grande vitesse du CPM2A/CPM2C
Valeurs à atteindre dans le
sens incrémental
Valeurs à atteindre dans le
sens décrémental
Décompte de PV
Limite 1 supérieure
Limite 1 inférieure
Limite 2 supérieure
Limite 2 inférieure
Le traitement d'interruption s'exécute lorsqu'une condition de comparaison de plage est satis-
faite. En outre, lorsque la PV du compteur est dans la plage entre une limite supérieure et une
limite inférieure, les bits correspondants (de 0 à 7) dans l'AR 11 seront activés.
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
16 valeurs à atteindre et sous--programmes d'interruption peuvent être enregis-
trés dans le tableau dans le sens incrémental ou décrémental.

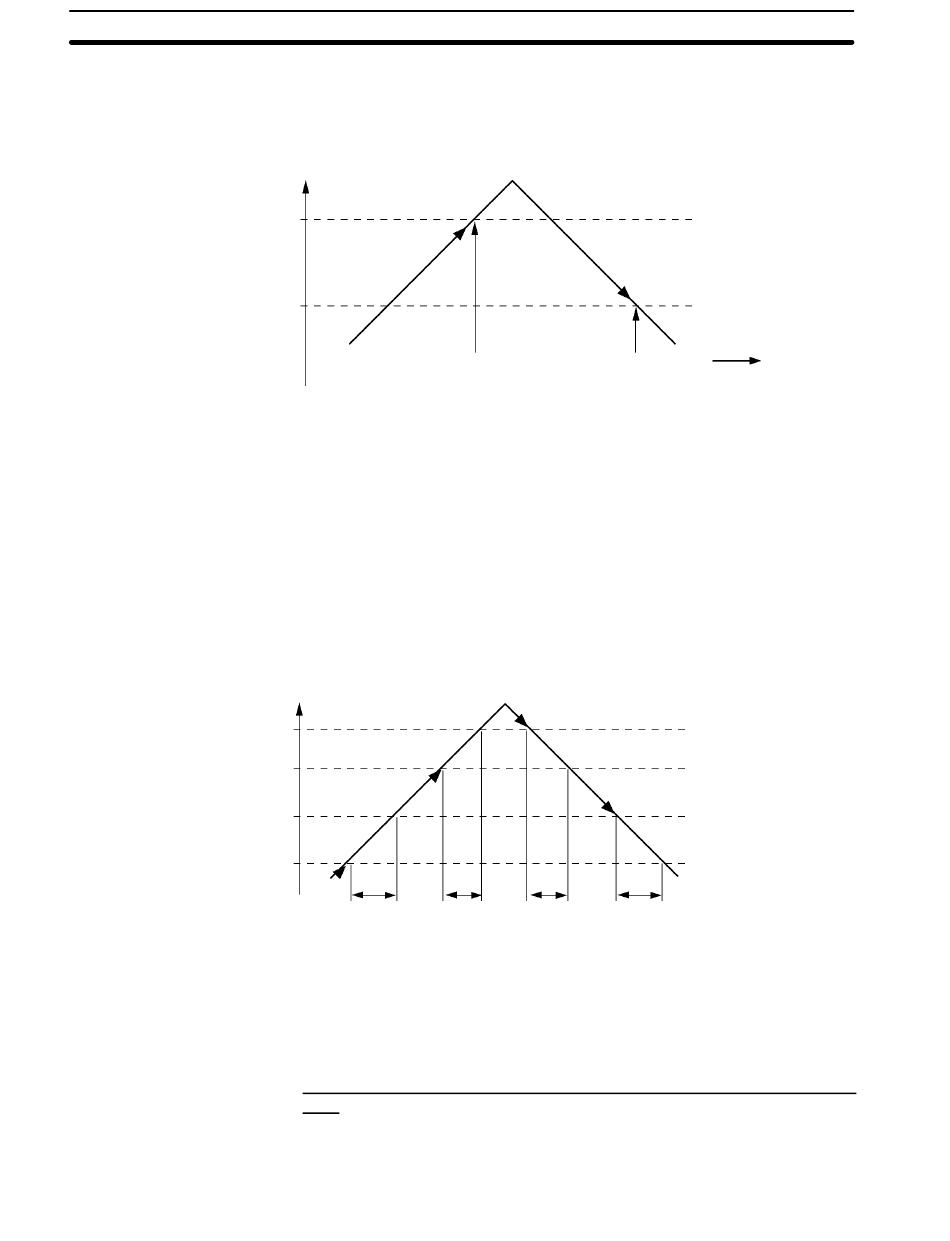

Décompte actuel
Correspond à la valeur à
atteindre pendant l'incré-
mentation du décompte
Le traitement d'interruption peut être exécuté lorsque le décompte actuel atteint
une valeur à atteindre dans le sens incrémental ou décrémental.
Interruptions de comparaison de plage
Le tableau de comparaison de plage contient jusqu'à huit plages dont chacune
est définie par une limite inférieure et une limite supérieure, ainsi que par leurs
nombres correspondants de sous--programme. Le sous--programme corres-
pondant est appelé et est exécuté lorsque le décompte courant (la PV du comp-
teur) est inclus dans la plage indiquée.
Remplit la
Remplit la
condition 2 de
condition 1 de
comparaison
comparaison
de plage.
de plage.
Décompte des d'interruptions par les entrées d'interruption (mode comp-
teur)
Un sous--programme d'interruption est exécuté chaque fois que la condition de
décompte de PV égale à la SV du compteur est remplie (en mode incrémental
mode) ou 0 (en mode décrémental).
Correspond à la valeur à
atteindre pendant la décré-
mentation du décompte
Remplit la
Remplit la
condition 1 de
condition 2 de
comparaison
comparaison
de plage.
de plage.
Chapitre
2-2
Temps
45
