Fonctions de sortie d'impulsions du CPM2A/CPM2C
Exemple d'application
Positionnement
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
130
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr

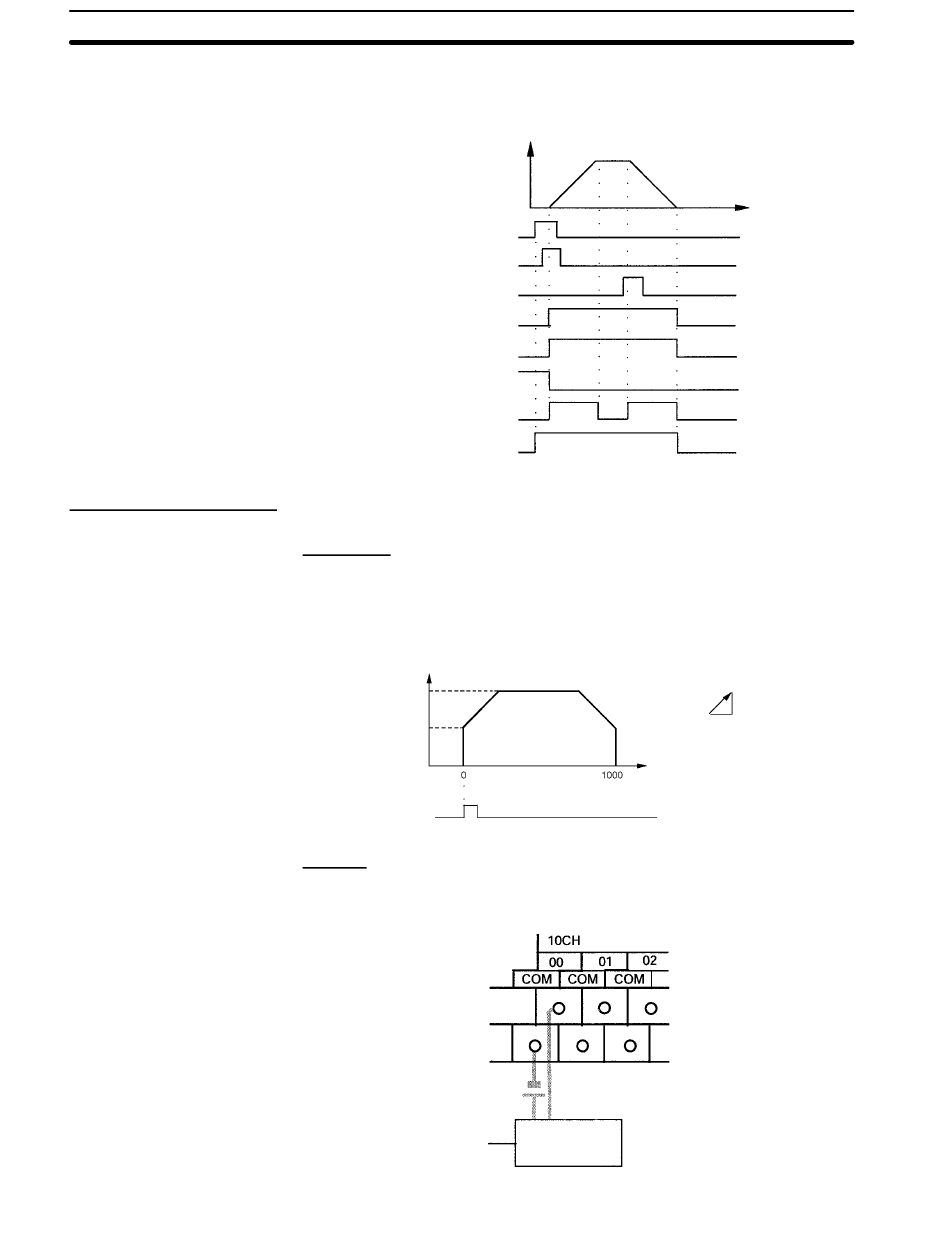

Interruption des sorties en mode continu avec l'accélération et la décélé-
ration 2
Exécution PULS(65)
Exécution ACC(----)
Exécution ACC(----)
Sortie 0 en cours
Sortie 1 en cours
Achèvement de la Sortie
Etat de la sortie
Nombre défini d'impulsions
Explication
Dans cet exemple, quand la condition d'exécution (00005) est sur ON, 1 000
impulsions sont produites à partir de la sortie 01000 (sortie d'impulsions 0) dans
un modèle d'accélération/décélération trapézoïdal comme montré dans le
schéma suivant :
Fréquence (Hz)
500
200
Condition
d'exécu-
tion (00005)
Câblage
Câbler le CPM2A au pilote du moteur comme montré dans l'illustration suivan-
te :
Fréquence
Taux d'accélération/décélération
Nombre d'impulsions
Pilote du moteur
Chapitre
2-5
Temps
10 Hz
10 ms
