Instructions de conversion
Indicateur de digit
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
Tous ou partie des digits de S peuvent être convertis dans l'ordre, à partir du
premier digit spécifié. Le premier digit, le nombre de digits à convertir et la moitié
de D devant recevoir le premier afficheur à 7 segments (les 8 bits de droite ou de
gauche) sont spécifiés dans Di. Lorsque plusieurs digits sont spécifiés, ils sont
ordonnés à partir de la moitié spécifiée de D, chacun exigeant deux digits.
Lorsque Di contient un nombre de digits supérieur au nombre de digits restant
en S (en comptant à partir du premier digit spécifié), les digits restant sont
racalculés à partir du début de S.

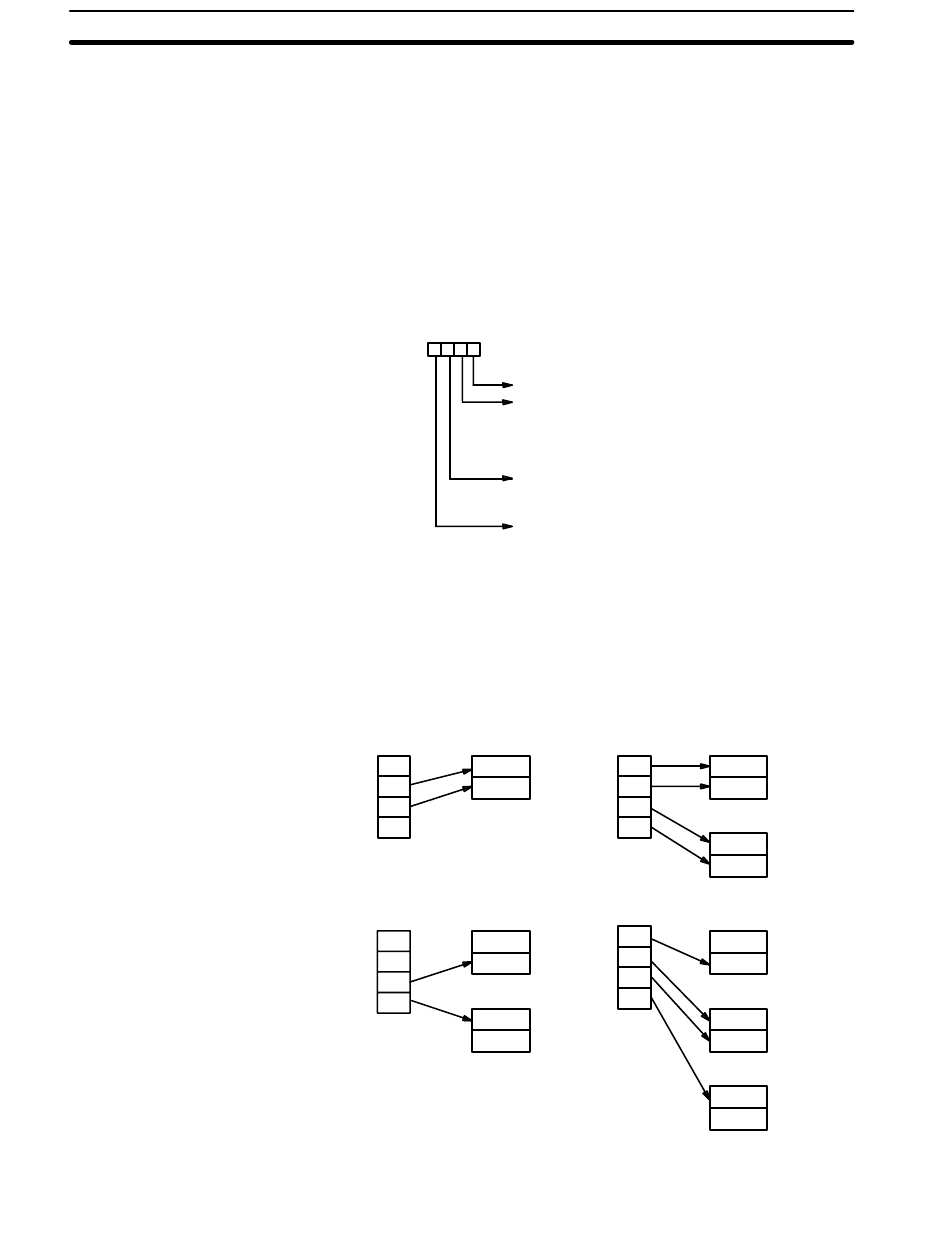

Les digits de Di sont définis comme indiqué ci-dessous.
Nombre de digits : 3 2 1 0
Les exemples ci-dessous contiennent les valeurs Di et le résultat de la
conversion de 4 digits binaires en afficheurs à 7 segments.
Di: 0011
Digits S
0
1ère moit.
1
2ème moit.
2
3
Di: 0112
Digits S
0
1ère moit.
1
2ème moit.
2
3
1ère moit.
2ème moit.
Spécifie le premier digit de S à convertir (0 à 3).
Nombre de digits à convertir (0 à 3)
0 : 1 digit
1 : 2 digits
2 : 3 digits
3 : 4 digits
Première moitié de D à utiliser.
0 : 8 bits de droite (1ère moitié)
1 : 8 bits de gauche (2ème moitié)
Non utilisé ; mis à zéro.
Di: 0030
Digits S
D
0
1
2
3
Di: 0130
D
Digits S
0
1
2
3
D+1
Chapitre
7-19
D
1ère moit.
2ème moit.
D+1
1ère moit.
2ème moit.
D
1ère moit.
2ème moit.
D+1
1ère moit.
2ème moit.
D+2
1ère moit.
2ème moit.
385
