Fonctions de communication du CPM2A/CPM2C
Procédure d'application
Paramétrage du commutateur
de communications
Connexion des câbles
Programme à contacts
Réglage ou commutateur
de communication
Port périphérique
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
Paramétrer le commutateur de communications de l'UC
CPM2A CPU ou le micro-interrupteur de l'UC CPM2C.
Effectuer la connexion du RS-232C avec le périphérique série.
Les communications du CPM2A sont contrôlées par le commutateur de com-
munication situé à l'avant de l'UC et les communication du CPM2C sont
contrôlées par le micro-interrupteur situé à l'avant de l'UC.

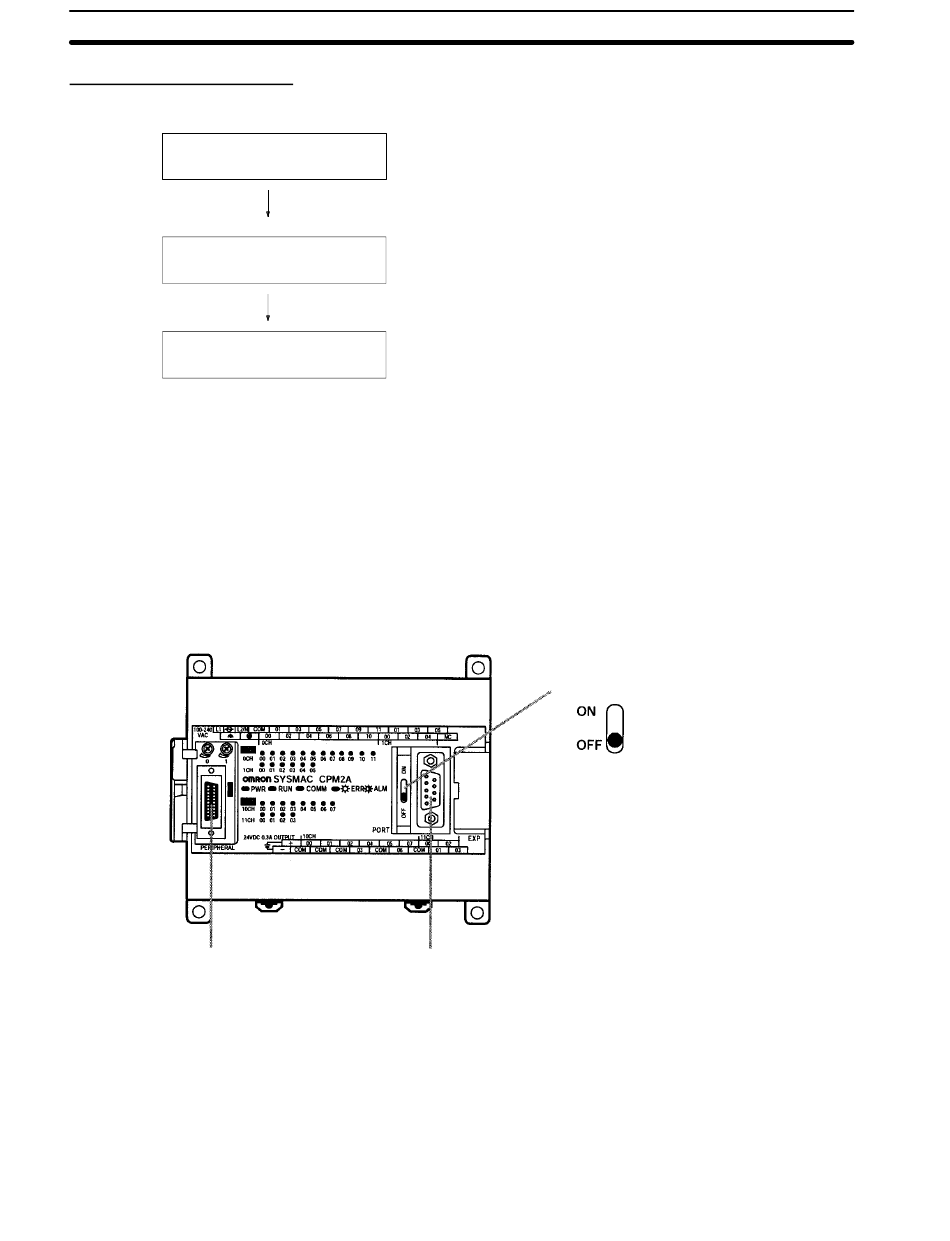

Paramètres du commutateur de communication du CPM2A
Placer sur OFF le commutateur de communication dans le cas des communica-
tions sans protocole. Les communications sans protocole seront impossibles si
le commutateur de communication est sur ON.
Port RS-232C
Rem. Un convertisseur RS-232C est nécessaire dans le cas des communications
sans protocole sur le port périphérique.
Paramètres du micro-interrupteur du CPM2C
Placer sur OFF le sélecteur 1 du micro-interrupteur dans le cas des communica-
tions sans protocole de telle sorte que les communications par le port RS-232C
soient régies par les paramètres de configuration de l'API (DM 6645 à
Chapitre
Commutateur de communications
4-3
209
