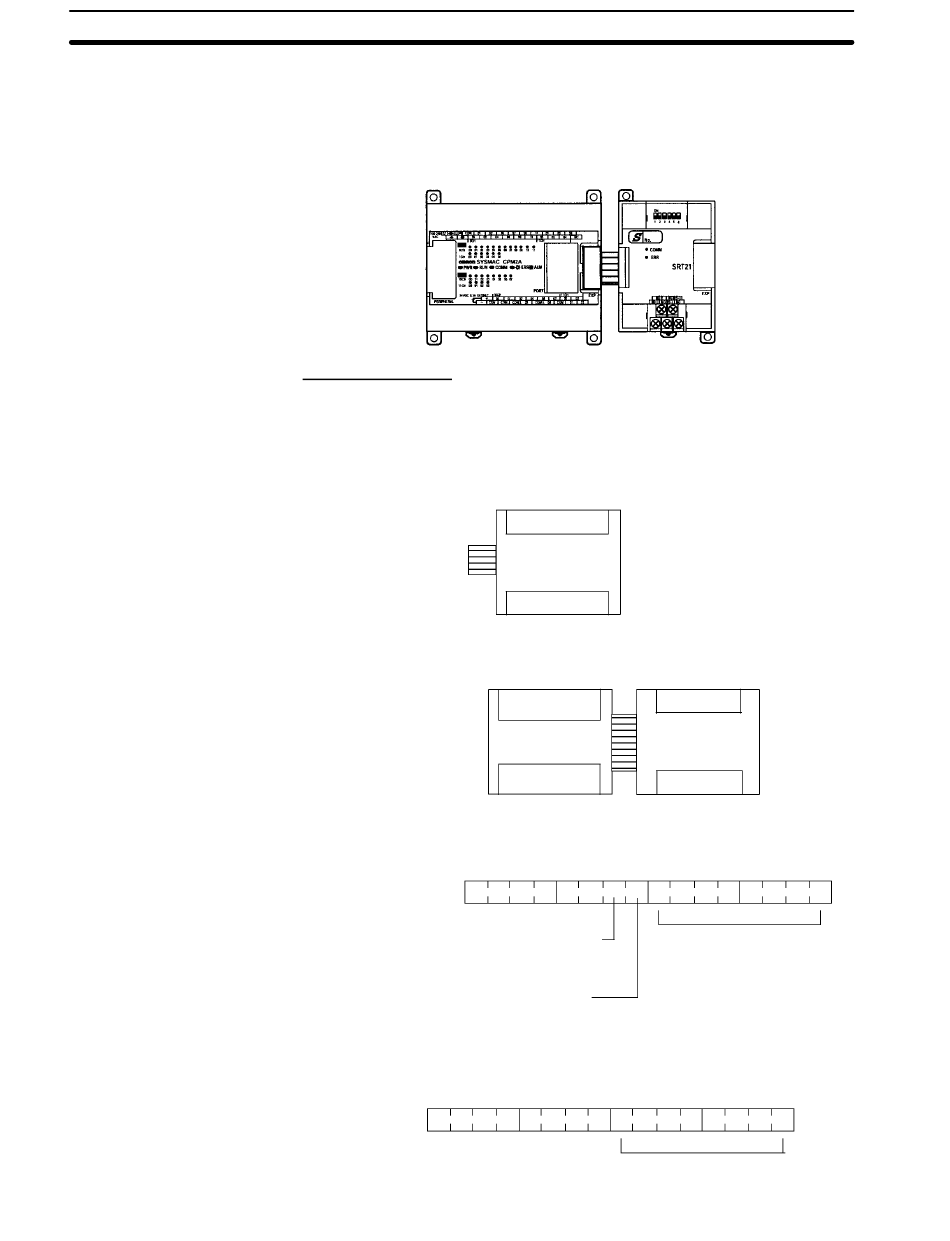

Connecter l'unité de liaison d'E/S CompoBus/S à l'unité centrale. Une seule liai-
son d'E/S peut être connectée. Lorsque d'autres modules d'extension sont
également connectés, ils peuvent être reliés dans n'importe quel ordre à l'unité
centrale.
Unité centrale
Affectation des E/S
Les mots d'E/S sont affectés à l'unité de liaison d'E/S CompoBus/S de la même
façon que pour les autres modules d'extension, à savoir que les mots alloués
sont les mots d'entrée et de sortie qui suivent. "m" étant le dernier mot d'entrée
et "n" le dernier mot de sortie, le mot d'entrée de l'unité de liaison d'E/S Compo-
Bus/S devient "m+1" et son mot de sortie "n+1".
Dans l'exemple suivant, une unité de liaison d'E/S CompoBus/S est connectée
à une unité centrale à 30 points d'E/S.
Mots d'entrée
Mots de sortie
Le mot d'entrée (m+1) contient les 8 bits de données de l'unité Maître et deux
drapeaux de communications CompoBus/S.
15
Mot m+1
Drapeau d'état des erreurs du CompoBus/S
0 : Normal ; 1 : Erreur
Drapeau d'état des communications du
CompoBus/S
0 : Stop ; 1 : Communication
Ecrire les données à transmettre à l'unité Maître dans le mot de sortie (n+1).
15
Mot n+1
Unité
d'E/S CompoBus/S
Unité de liaison d'E/S CompoBus/S
Mot m+1
bits 00 à 07
8 entrées
8 sorties
Mot n+1
bits 00 à 07
IR 000
IR 001
Unité de liaison
Unité centrale à
d'E/S
30 points d'E/S
Bus/S
IR 010
IR 011
09 08
07
07
Données à transférer à l'unité Maître
Chapitre
3-2
de
liaison
IR 002
Compo-
IR 012
00
Données de l'unité Maître
00
179
