Fonctions de communication du CPM2A/CPM2C
4-3-3 Communications entre un NT et un API
Terminal opérateur pro-
grammable OMRON
Procédure d'application
Paramétrage des communications.
Connexion des câbles
Paramétrage du
commutateur de
communication
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr

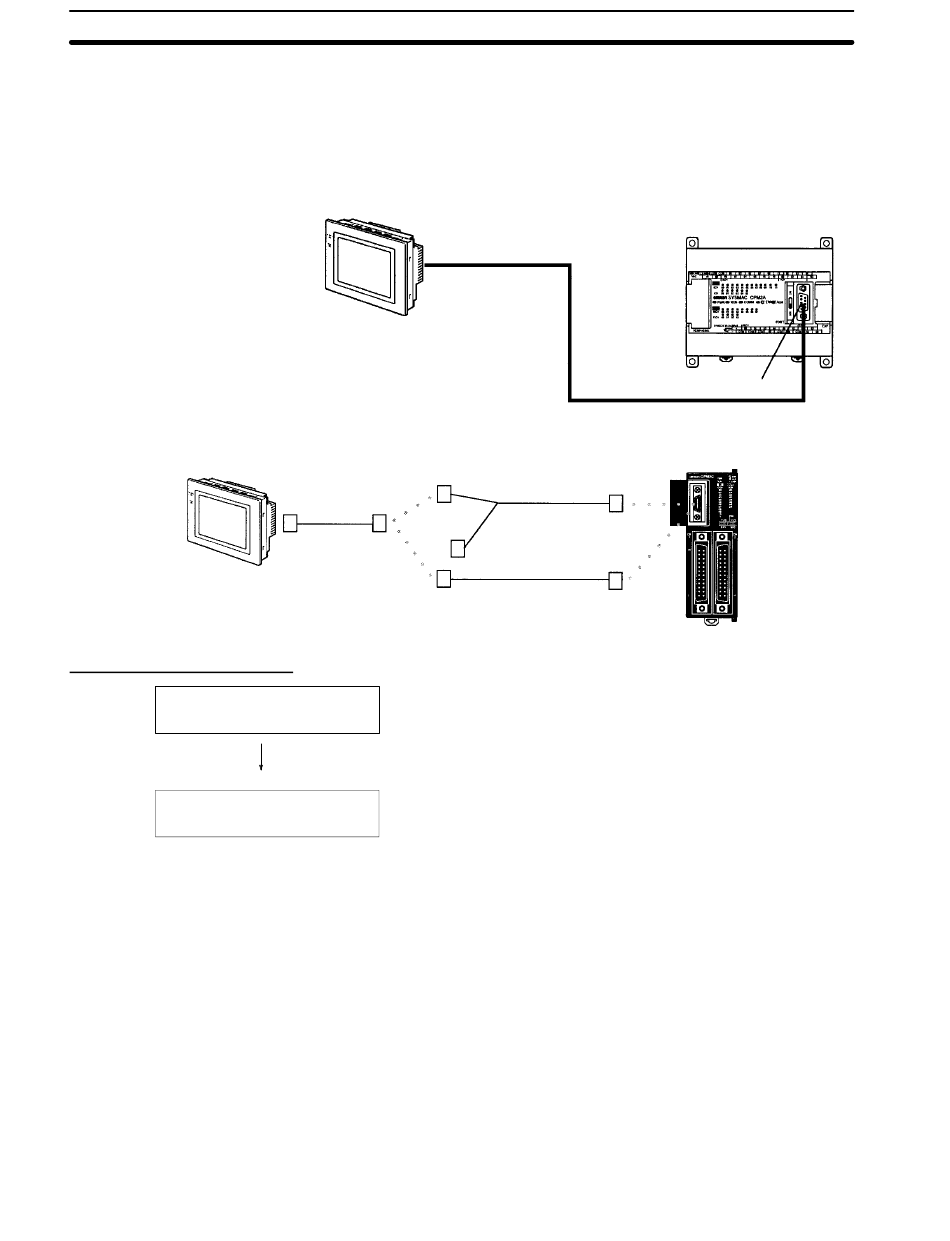

La communication NT permet de connecter directement un API CPM2A/
CPM2C à un terminal programmable OMRON. il n'est pas nécessaire que l'API
soit doté d'un programme de communication. La communication NT peut être
utilisée avec un port RS-232C.
Connexion du CPM2A
Câble RS-232C
Terminal opérateur pro-
grammable OMRON
Connexion entre un NT et un API du CPM2C
Port RS-232C
Câble RS-232C
Câble à utilisation double ou
CS1W-CN118
Utiliser les paramètres du Setup de l'API (DM6645 à DM 6649)
pour les communications RS-232C.
(Mettre sur OFF le commutateur de communications sur l'UC du
CPM2A ou le sélecteur 1 du micro-interrupteur sur l'UC du
CPM2C).
Connecter à un Terminal opérateur programmable.
Les communications du CPM2A sont contrôlées par le commutateur de com-
munication situé à l'avant de l'UC et les communications du CPM2C sont
contrôlées par le micro-interrupteur situé à l'avant de l'UC.
UC CPM2C
Port RS-232C
Port périphérique
Chapitre
4-3
UC CPM2A
Port RS-232C
215
