Fonctions de communication SRM1(-V2)
Setup de l'API
Mot
Bit
DM 6645 00 à 03
Configuration du port
00 : Standard (1 bit de début, 7 bits de données, 2 bits d'arrêt, parité paire, 9 600 bps)
01 : Réglage en DM 6646
04 à 07
Paramètres de contrôle CTS
0 : Désactivé
1 : Défini
08 à 11
Lors de l'utilisation d'une liaison Inter API : Définit les mots de liaison pour une liaison
Inter API.
0 : LR 00 à LR 15
Non 0 : Désactivé
Lors de l'utilisation d'une liaison NT 1:N : Définit le numéro de station TOP maximum.
1 à 7
La liaison NT 1:N est supportée SRM1-C02-V2 seulement.
12 à 15
Modes communication
0 : Liaison à l'ordinateur ; 1 : Sans protocole ; 2 : Liaison Inter API Esclave ; 3 : Liaison
Inter API Maître ; 4 : Liaison entre un NT et un API ; 5 : Liaison NT 1:N
La liaison NT 1:N est supportée SRM1-C02-V2 seulement.
4-4-4 Communications NT 1 à N
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
232
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
Les paramètres concernant les communications entre un NT et un API doivent
être définis comme dans le tableau suivant :
1
1
Rem. 1. En cas d'utilisation d'un paramètre incorrect, une erreur non fatale se pro-
duit, AR 1302 sera activé et le paramètre par défaut (0 ou 00) sera utilisé.
2. Pour de plus amples informations concernant les paramètres de commu-
nication NT d'un autre API OMRON, se reporter au Manuel de programma-
tion de celui-ci.
3. Lorsqu'une valeur hors limite est définie, il en résulte les conditions de com-
munication suivante. Dans ce cas, réinitialiser la valeur pour qu'elle soit
dans la plage autorisée.
Modes communication :
Format de communication :Paramètres standard
Retard de transmission :
Numéro de station :

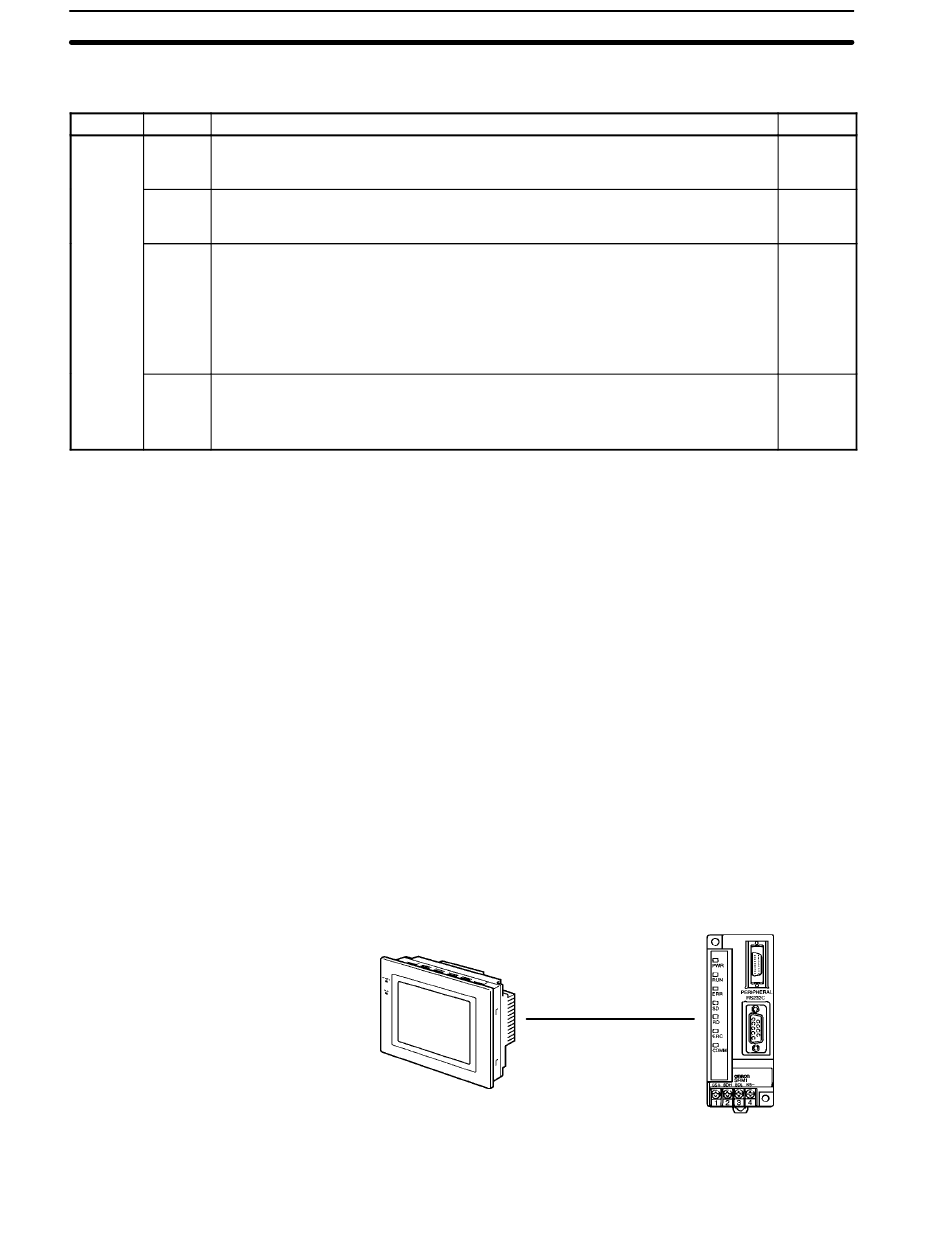

La communication NT 1:N permet de connecter un API SRM1(-V2) à un maxi-
mum 8 terminaux opérateurs programmables (TOP) OMRON et l'accès direct
assure des communications à haut débit. La communication NT 1:N peut être
utilisée avec le port RS-232C.
TOP OMRON
La communication NT 1:N n'est possible qu'avec les API SRM1-C02-V2, qui
sont dotés d'un port RS-232C.
Fonction
Liaison à l'ordinateur
(1 bit de début, 7 bits de données, 2 bits d'arrêt,
parité paire, 9 600 bps)
Non
00
Chapitre
4-4
Config.
00 ou 01
0 ou 1
Tous
4
SRM1
