Fonctions de communication du CPM2A/CPM2C

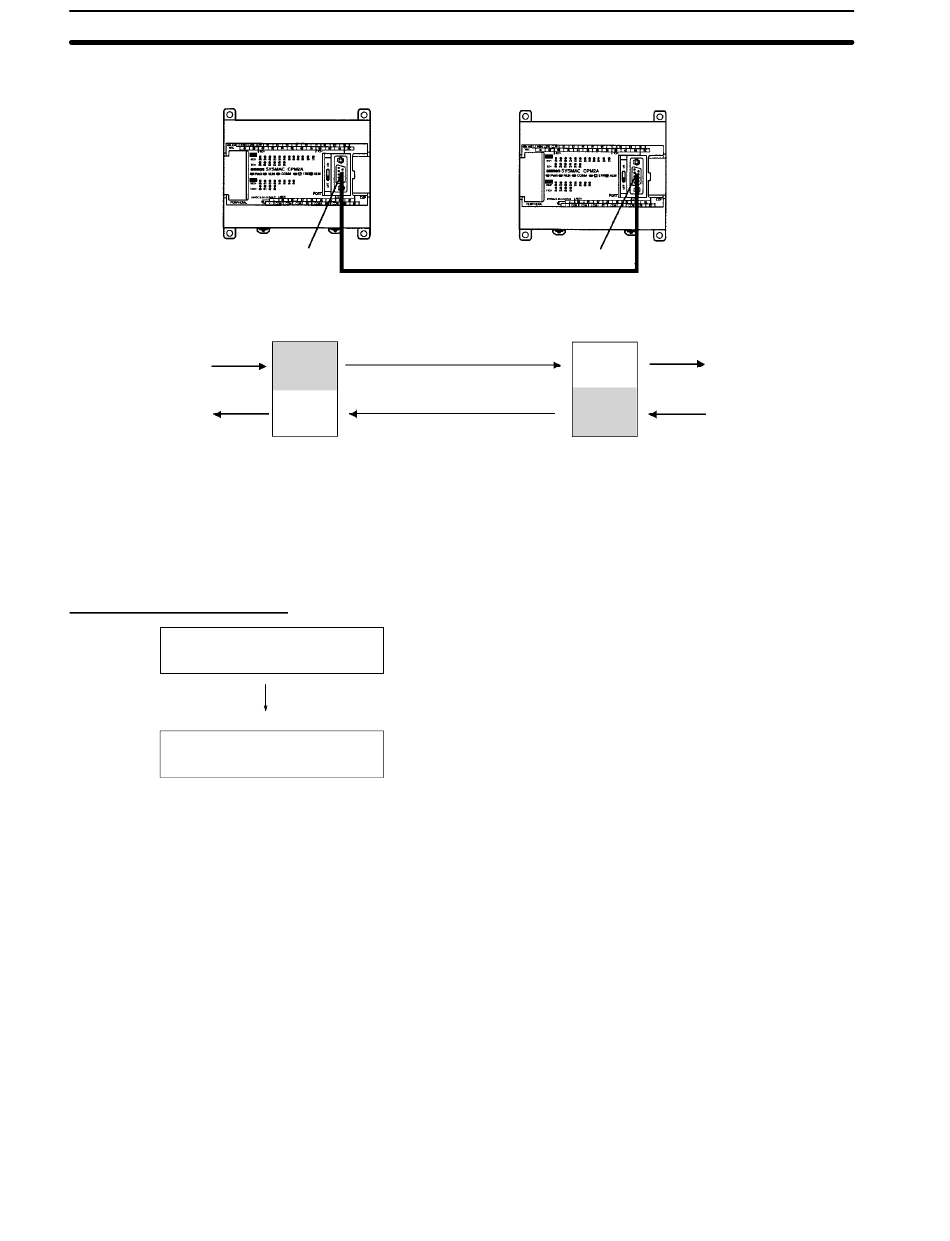

Communications Inter API entre deux API du CPM2A
Port RS-232C
LR00
Ecriture
LR07
LR08
Lecture
LR15
Communication Inter API
du CPM2A/CPM2C
Procédure d'applicaton
Configuration des communications.
Connexion des câbles
Réglage du commutateur
de communication
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
218
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
UC CPM2A
Maître
Bits de liaison
Zone
d'écriture
Zone de
lecture
La zone de relais de liaison des API CPM2A/CPM2C ne dépasse pas 16 mots,
de LR00 à LR15. Dans le cas d'une communication Inter API avec un API
CPM2A/CPM2C et un CQM1, C200HS ou C200HX/HE/HG, utiliser les 16 mots
correspondants, de LR00 à LR15 sur l'API CQM1, C200HS ou C200HX/HE/
HG. Une communication Inter API avec un API CPM2A/CPM2C est impossible
avec les mots LR16 à LR 63.
Utiliser les paramètres du Setup de l'API (DM6645 à DM 6649)
pour les communications RS-232C.
(Mettre sur OFF le commutateur de communications de l'UC du
CPM2A ou le sélecteur 1 du micro-interrupteur de l'UC du
CPM2C).
Connecter une liaison Inter API avec un autre API.
Les communications du CPM2A sont contrôlées par le commutateur de com-
munication situé à l'avant de l'UC et les communications du CPM2C sont
contrôlées par le micro-interrupteur situé à l'avant de l'UC.
UC CPM2A
Port RS-232C
Esclave
Bits de liaison
LR00
Zone de
lecture
LR07
LR08
Zone
d'écriture
LR15
Chapitre
4-3
Lecture
Ecriture
