Fonctions de sortie d'impulsions du CPM2A/CPM2C
Câblage des sorties
Setup de l'API
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr

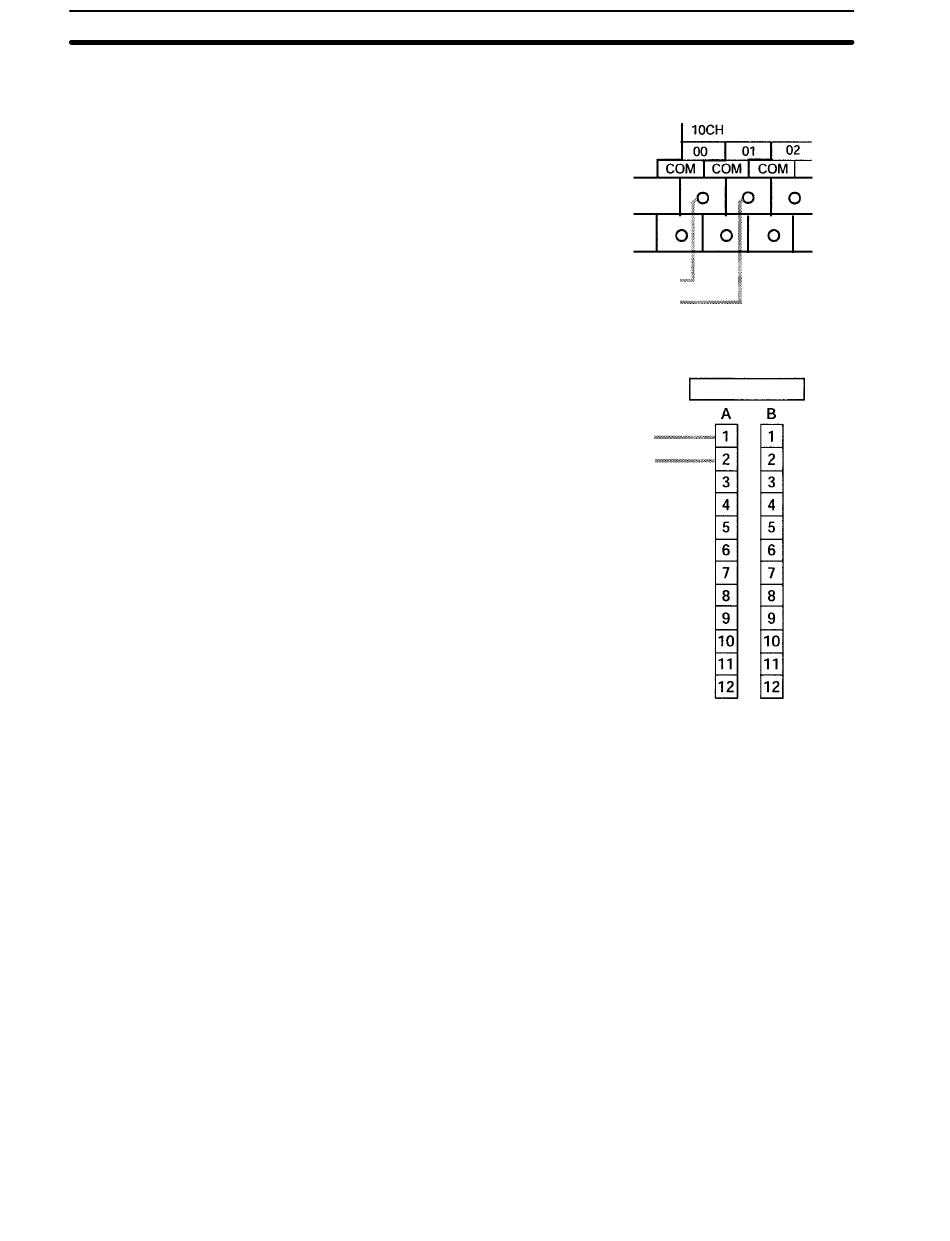

Câbler les sorties du CPM2A comme l'illustration suivante l'indique. Les impul-
sions sortent indépendamment des sorties d'impulsions 0 et 1.
Sortie 01000 : Sortie d'impulsions 0 (sortie monophasée)
Sortie 01001 : Sortie d'impulsions 1 (sortie monophasée)
Câbler des sorties CPM2C comme l'illustration suivante l'indique. Les impul-
sions sortent indépendamment des sorties d'impulsions 0 et 1.
01000 : Sortie d'impulsions 0 (sortie mono-phase)
01001 : Sortie d'impulsions 1 (sortie monophasées)
Effectuer les configurations suivantes dans le Setup de l'API.
Chapitre
2-5
Connecteur de sortie
105
