Fonctions de communication du CPM2A/CPM2C
Connexion des câbles
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
200
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr

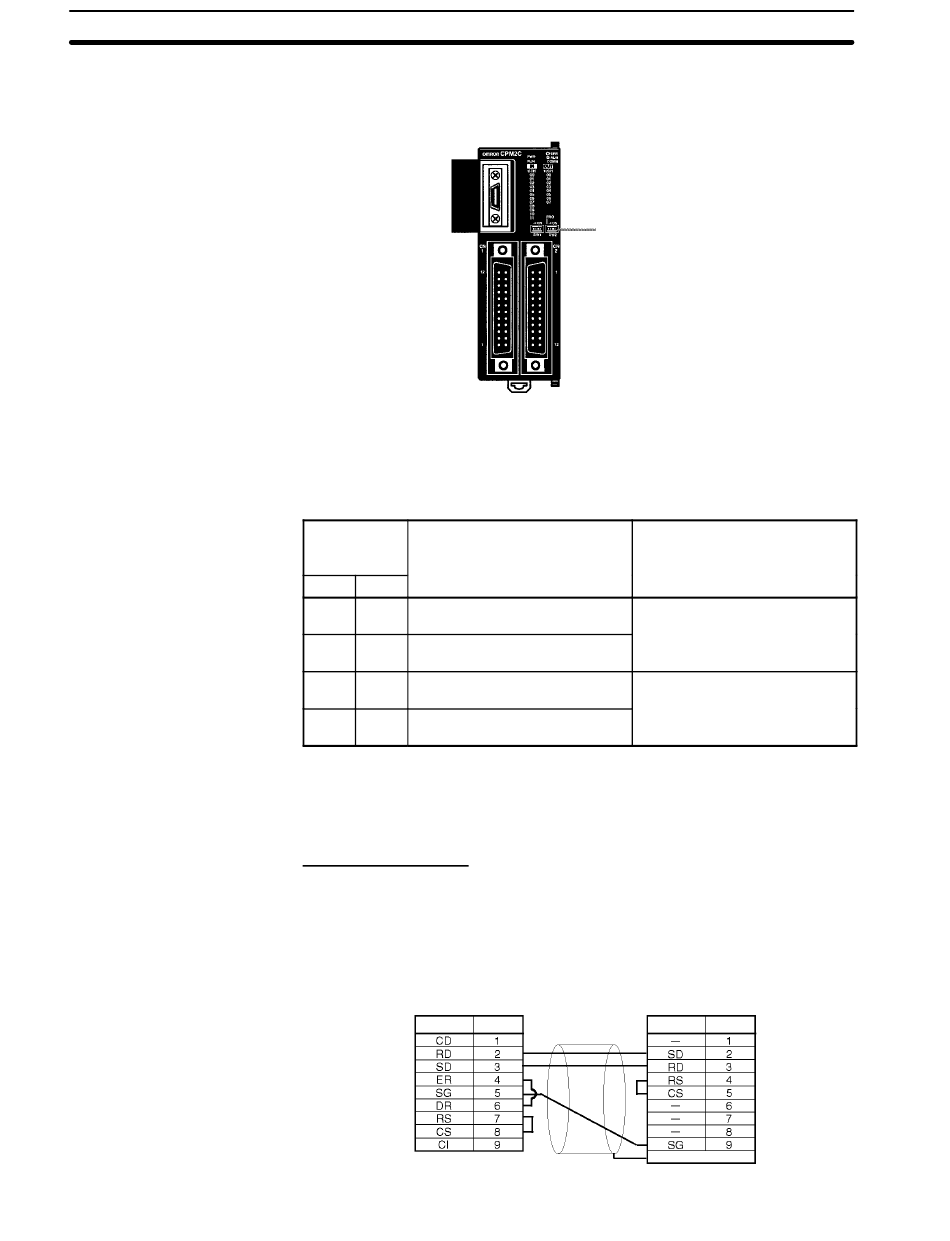

grammation, quels que soient les paramètres du sélecteur 1 ou de configuration
de l'API.
Lorsque le sélecteur 2 est sur ON, la position du sélecteur 1 détermine si les
communications par le port périphérique et le port RS-232C sont régies par les
paramètres de configuration de l'API ou par les paramètres standard (1 bit de
début, 7 bits de données, 2 bits d'arrêt, parité paire et débit en Baud 9600).
Configura-
Communications du port
tion des
périphérique
sélecteurs
Sél. 1 Sél. 2
OFF
OFF
Protocole de la console de pro-
grammation
OFF
ON
Commandé par le Setup de l'API
(DM 6650 à DM 6654)
ON
OFF
Protocole de la console de pro-
grammation
ON
ON
Commandé par la configuration
standard
Un convertisseur RS-232C est nécessaire pour réaliser des communications à
l'ordinateur à partir d'un port périphérique.
Ce chapitre décrit les connexions RS-232C.
Connexions Inter API
Le port RS-232C de l'ordinateur et le port RS-232C du convertisseur RS-232C
du CPM2A/CPM2C ou du CPM1-CIF01 sont connectés comme dans le
schéma ci-après en l'absence de contrôle CTS sur le port RS-232C. Avec les
CPM2C, CPM2C-CN111 et CS1W-CN118, il est possible d'utiliser des câbles
de connexion à la place du convertisseur RS-232C.
IBM PC/AT ou compatible
Signal
Micro-interrupteur
Communications du port
Commandé par le Setup de
l'API
(DM 6645 à DM 6649)
Commandé par la configuration
standard
Signal
Sél. n_
Chapitre
4-3
RS-232C
à
Port RS-232C
Sél. n_
Capot
