Modules d'E/S analogiques
Connexion du module
d'E/S analogique
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
Le module d'E/S analogique ne commence à convertir les valeurs d'E/S analo-
giques que lorsque le code de plage a été défini.
Une fois le code de plage défini, il n'est pas possible de le modifier lorsque le
CPM2A est sous tension. Pour modifier la plage d'E/S, mettre le CPM2A hors
tension puis de nouveau sous tension.
Rem. Si un code de plage autre que ceux spécifiés dans le tableau ci-dessus est écrit
dans n+1, il ne sera pas reçu par le module d'E/S analogique et la conversion
des E/S analogiques ne pourra avoir lieu.

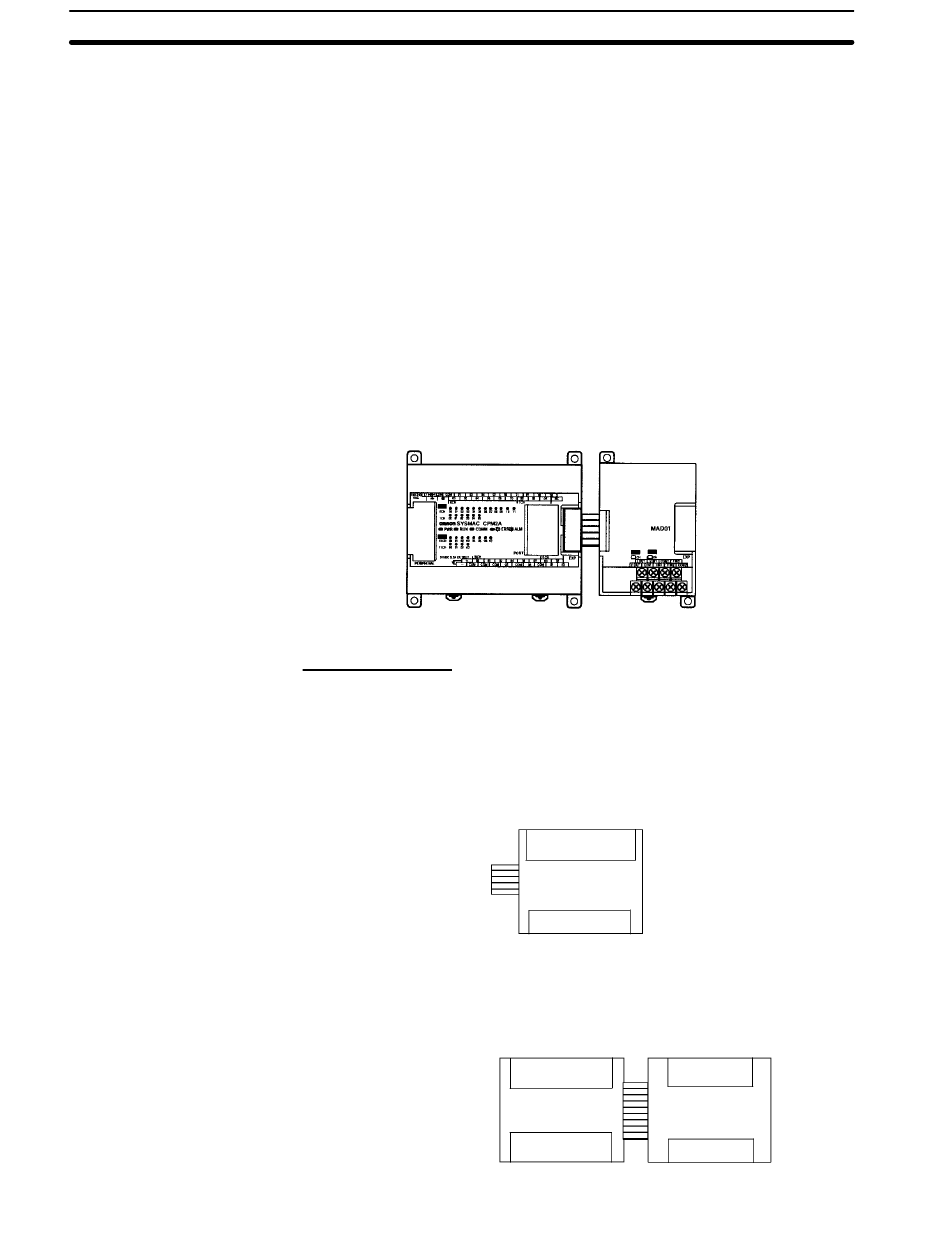

Ce chapitre décrit la connexion du module d'E/S analogique à l'unité centrale.
Un maximum de 3 modules d'extension, y compris les modules d'E/S analogi-
ques, peuvent être connectés à un API CPM2A. Lorsque le module d'E/S analo-
gique est utilisé avec d'autres modules d'extension, il n'existe aucune restriction
quant à l'ordre des connexions.
Unité centrale
Affectation des E/S
L'affectation des E/S du module d'E/S analogique s'effectue de la même façon
que pour les autres modules d'extension, à partir du mot qui suit le dernier mot
affecté à l'unité centrale ou au module d'extension précédent. Si "m" étatit le der-
nier mot d'entrée et "n" le dernier mot alloué à l'unité centrale ou au dernier mod-
ule d'extension, les E/S sont affectées de la façon suivante :
Par exemple, sur le schéma suivant, un module d'E/S analogique est connecté
à une unité centrale CPM2A à 30 points d'E/S.
Adresse d'entrée
Adresse de sortie
Module d'E/S analogique
Module d'E/S analogique
(m + 1) : Bits 00 à 15
(m + 2) : Bits 00 à 15
Entrées : 32 points
Sorties : 16 points
(n + 1) : Bits 00 à 15
IR 002
IR 000
IR 003
IR 001
Unité centrale à
Module d'E/S
30 points
analogique
IR 010
IR 012
IR 011
Chapitre
3-1
173
