Fonctions de la sortie d'impulsions du CPM1A
2-6
Fonctions de la sortie d'impulsions du CPM1A

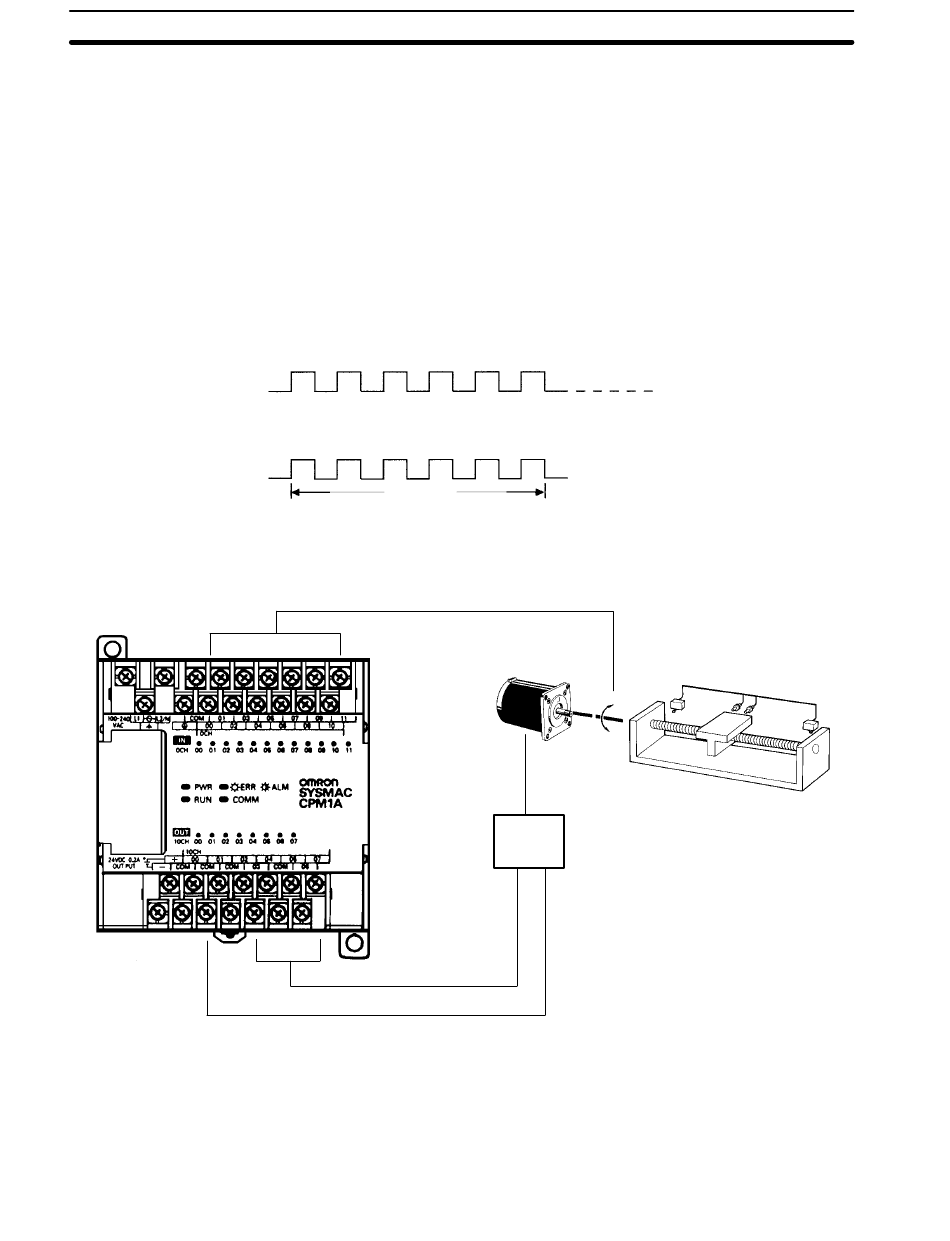

Mode continu
Mode indépendant
Sortie d'impulsions
(sortie monophasée)
IR 01000 ou IR 01001
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
134
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
Les API du CPM1A avec des sorties transistors ont une fonction de sortie d'im-
pulsions capable de produire une impulsion de 20 Hz à 2 kHz (monophasées).
L'une ou l'autre des zones IR 01000 ou IR 01001 peut être sélectionnée pour la
sortie d'impulsions et la sortie d'impulsions peut être définie soit pour le mode
continu, où la sortie est interrompue par une instruction, soit pour le mode indé-
pendant, où la sortie est interrompue après un nombre prédéfini d'impulsions (1
à 16 777 215).
Se reporter au manuel de programmation du CPM1A pour plus d'informations
sur des raccordements de matériel aux points et aux ports de sorties.
Les impulsions sont transmises à une fréquence précise jusqu'à leurs interruptions.
La sortie d'impulsions s'interrompt automatiquement lorsque le
nombre précisé d'impulsions a été transmis.
Nombre précisé d'impulsions
Moteur pas à pas
Sortie de commande CW/CCW
Rem. 1. Le CPM1A utilise une sortie d'impulsions monophasée. Le signal de com-
mande pour le sens de la rotation (CW/CCW) du pilote du moteur doit être
écrit dans le programme.
2. S'assurer d'utiliser une unité centrale avec des sorties transistors.
Moteur pas à pas
Contrôleur
du moteur
Chapitre
2-6
Entrée de commande
