Instructions de commande de bits

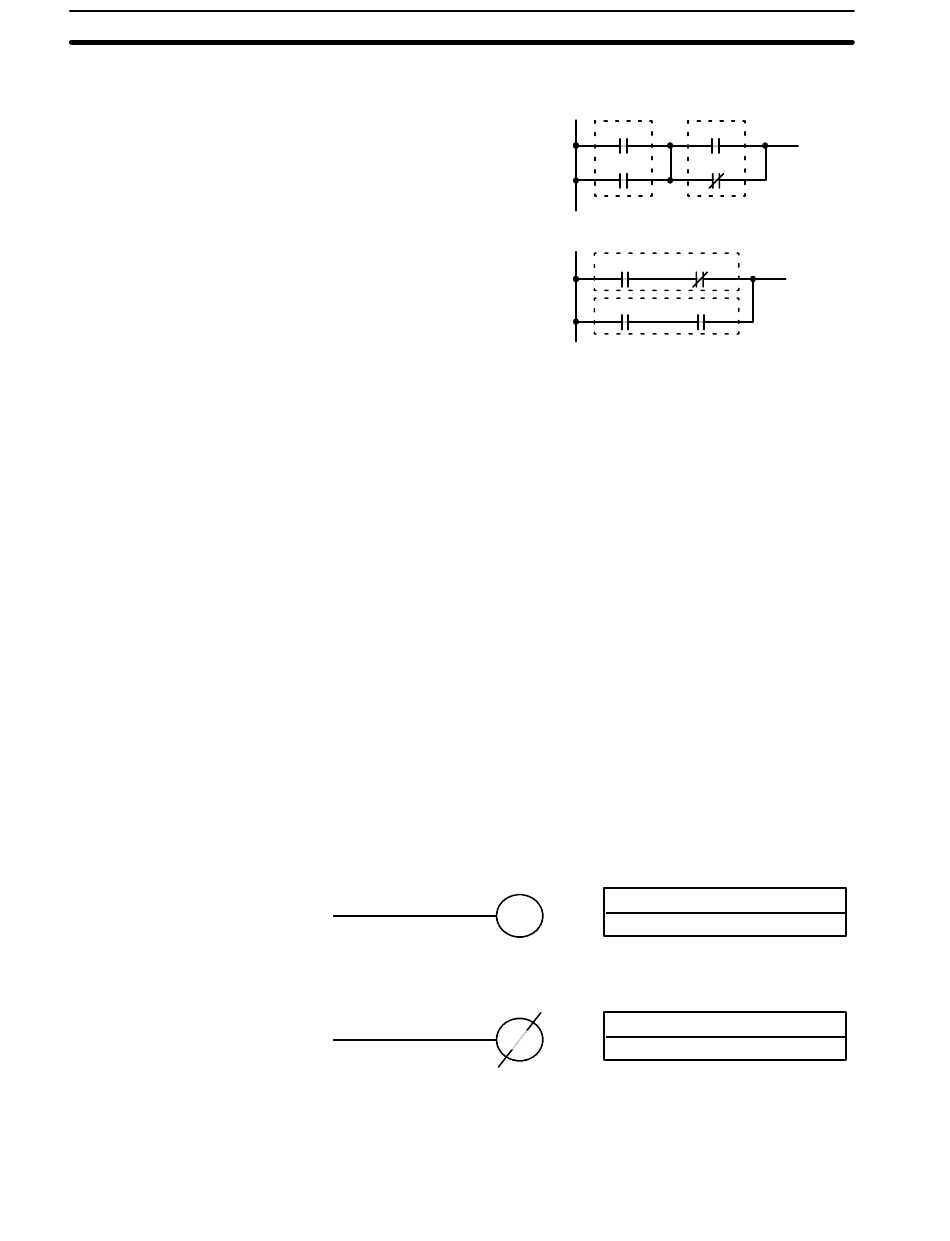

7-7-2 AND LOAD et OR LOAD
AND LOAD -- AND LD
OR LOAD -- OR LD
Description
Drapeaux
7-8
Instructions de commande de bits
7-8-1 OUTPUT et OUTPUT NOT -- OUT et OUT NOT
OUTPUT -- OUT
OUTPUT NOT -- OUT NOT
Limitations
Description
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
324
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
Symboles à contacts
Symboles à contacts
Pour l'obtention de blocs d'instructions, lorsqu'elles ne peuvent être combinées
entre elles à l'aide des seules opérations OR et AND, on recourt à AND LD et OR
LD. Alors que AND et OR effectuent la combinaison logique entre l'éta d'un bit et
une condition d'exécution, AND LD et OR LD combinent entre elles deux condi-
tions d'exécution, à savoir l'état actuel et le dernier état non utilisé.
Il n'est pas nécessaire d'utiliser les instructions AND LD et OR LD pour la réal-
isation de schémas à contacts, ni pour la saisie directe des schémas à contacts,
comme avec le SSS. Ces instructions sont cependant nécessaires pour conver-
tir le programme en codes mnémoniques ou le saisir sous forme de codes mné-
moniques.
Afin de réduire le nombre des instructions de programme, une compréhension
de base des blocs logiques d'instructions s'avère nécessaire. Une présentation
des blocs logiques se trouve au paragraphe 6-3-6 Blocs logiques d'instructions.
Aucun drapeau ne correspond à ces instructions.
Sept instructions peuvent être généralement utilisées pour commander l'état
d'un bit individuel. Ce sont OUT, OUT NOT, DIFU(13), DIFD(14), SET, RSET et
KEEP(11). Ces instructions sont utilisées de différentes façons afin de faire
passer un bit à l'état ON ou OFF.
Symboles à contacts
Symboles à contacts
Un bit de sortie ne peut généralement être utilisé que dans une seule instruction
qui commande son état.
OUT et OUT NOT sont utilisées pour commander l'état du bit indiqué, d'après la
condition d'exécution.
00000
00001
00000
00001
00002
00003
Zones de données d'opérandes
B
IR, SR, AR, HR, LR, TR
Zones de données d'opérandes
B
IR, SR, AR, HR, LR
Chapitre
7-8
00002
00003
B : Bit
B : Bit
