Fonctions de communication du CPM2A/CPM2C
Setup de l'API
Mot
Bit
DM 6645
00 à 03
Configuration du port
00 : Standard (1 bit de départ, 7 bits de données, 2 bits d'arrêt, parité
paire, 9 600 bps)
01 : Réglage en DM 6646
(D'autres configurations causeront une erreur non fatale, la configuration
par défaut (00) sera utilisée et l'AR 1302 passera sur ON).
04 à 07
Paramètres du contrôle CTS
0 : Désactivés
1 : Définis
08 à 11
Mots de liaison pour la liaison Inter API
0 : LR 00 à LR 15
(Autres configuration : Désactivé)
12 à 15
Modes communication
0 : Liaison à l'ordinateur ; 1: Sans protocole ; 2 : Liaison Inter API
Esclave ; 3 : Liaison Inter API Maître ; 4 : Liaison entre un NT et un API
(D'autres configurations causeront une erreur non fatale, la configuration
de la liaison à l'ordinateur sera utilisée et l'AR 1302 passera sur ON).
Connexion des câbles
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
220
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
Lors de la création d'une communication Inter API avec un API
CPM2A/CPM2C, utiliser un périphérique de programmation afin de définir les
paramètres suivants dans la configuration de l'API (DM 6645) pour le maître et
l'esclave.
Fonction
Pour de plus amples informations concernant les paramètres de la communica-
tion Inter API d'un autre API OMRON, se reporter au Manuel de programmation
de celui--ci.

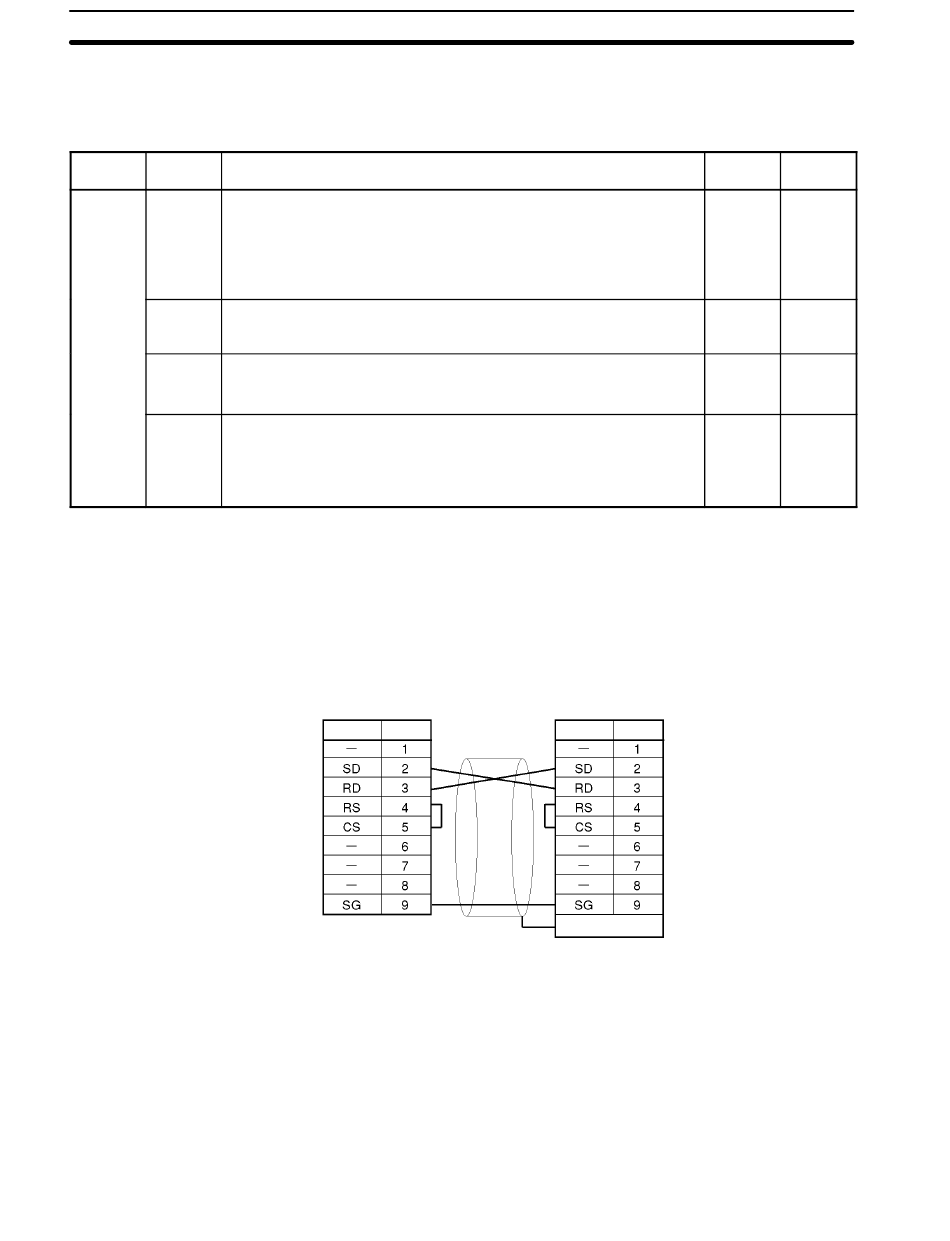

Ce chapitre décrit la connexion RS-232C.
Le câble RS-232C utilisé pour les communications Inter API est un câble d'inter-
connexion. En l'absence de contrôle CTS sur le port RS-232C, la connexion est
réalisée comme dans le schéma ci--après. Avec les CPM2C, CPM2C-CN111 et
CS1W-CN118, des câbles de connexion sont utilisés.
Port RS-232C
Signal Sél. n_
Chapitre
Config.
Maître
Tous
0
0
3
Port RS-232C
Signal
Sél. n_
Câbles recommandés :
XW2Z-200T :
XW2Z-500T :
Capot
4-3
Config.
Esclave
Tous
0
0
2
2 m
5 m
