Les bases du schéma à contacts

D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE

Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr

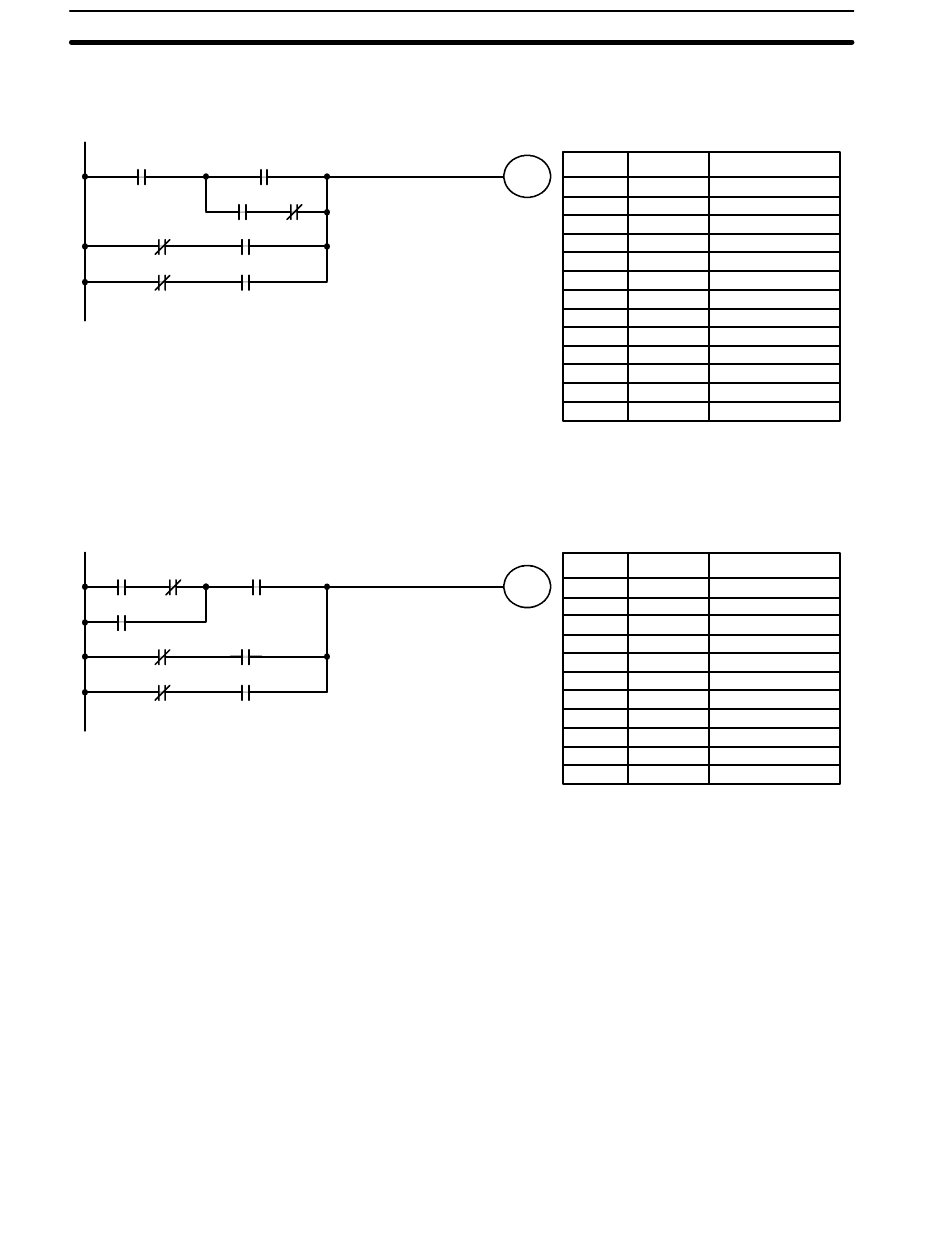

Le schéma suivant demande un OR LOAD suivi d'un AND LOAD pour coder le

plus haut des trois blocs, et puis deux autres OR LOAD pour compléter le code

Bien que le programme soit exécuté comme il est écrit, ce schéma pourrait être

dessiné comme représenté ci--dessous, pour éliminer le besoin du premier

OR LOAD et du AND LOAD, ce qui simplifierait le programme et économiserait

de l'espace en mémoire.

Le schéma suivant demande cinq blocs, qui sont codés ici dans l'ordre avant

d'utiliser OR LOAD et AND LOAD pour les combiner, en partant des deux der-

niers blocs et en travaillant vers l'arrière. Le OR LOAD à l'adresse de pro-
