Fonctions de sortie d'impulsions du CPM2A/CPM2C
(@)PRV(62)
Etat de la sortie d'impulsions
0 : Taux constant
1 : Accélération ou décélération
Dépassement positif/négatif
de la PV de la sortie d'impulsions
0 : Normal ; 1 : Dépassement positif/
négatif survenu
Sortie d'impulsions en cours
AR 11 : Sortie d'impulsions 0
Sortie d'impulsions en cours
0 : Interrompu
1 : Sortie en cours
Achèvement de la sortie
d'impulsions
0 : Non achevé
1 : Achevé
Relation entre l'état et le fonctionnement
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
128
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
Lecture de l'état de la sortie d'impulsions
Cette fonction lit l'état de la sortie d'impulsions.
En utilisant une instruction
000
Fixé à 000 : Sortie d'impulsions 0
Intitulé de commande (001 : Lecture de l'état de la sortie d'impulsions)
001
Mot pour mémoriser l'état de la sortie d'impulsions
D
0 : Interrompu
1 : Sortie en cours
Utilisation des zones de données
Comme montré dans l'illustration suivante, l'état de la sortie d'impulsions 0 est
mémorisé dans AR 1111 à AR 1115 :
Etat de la sortie d'impulsions
Dépassement positif/négatif de la PV de la sortie d'impulsions
Nombre d'impulsions
Rem. Les zones de AR 1111 à AR 1115 sont rafraîchies une fois à chaque cycle, ainsi
les valeurs de ces drapeaux ne reflètent pas toujours l'état réel, mais ces dra-
peaux sont rafraîchis immédiatement lorsque leur état est lu avec PRV(62).

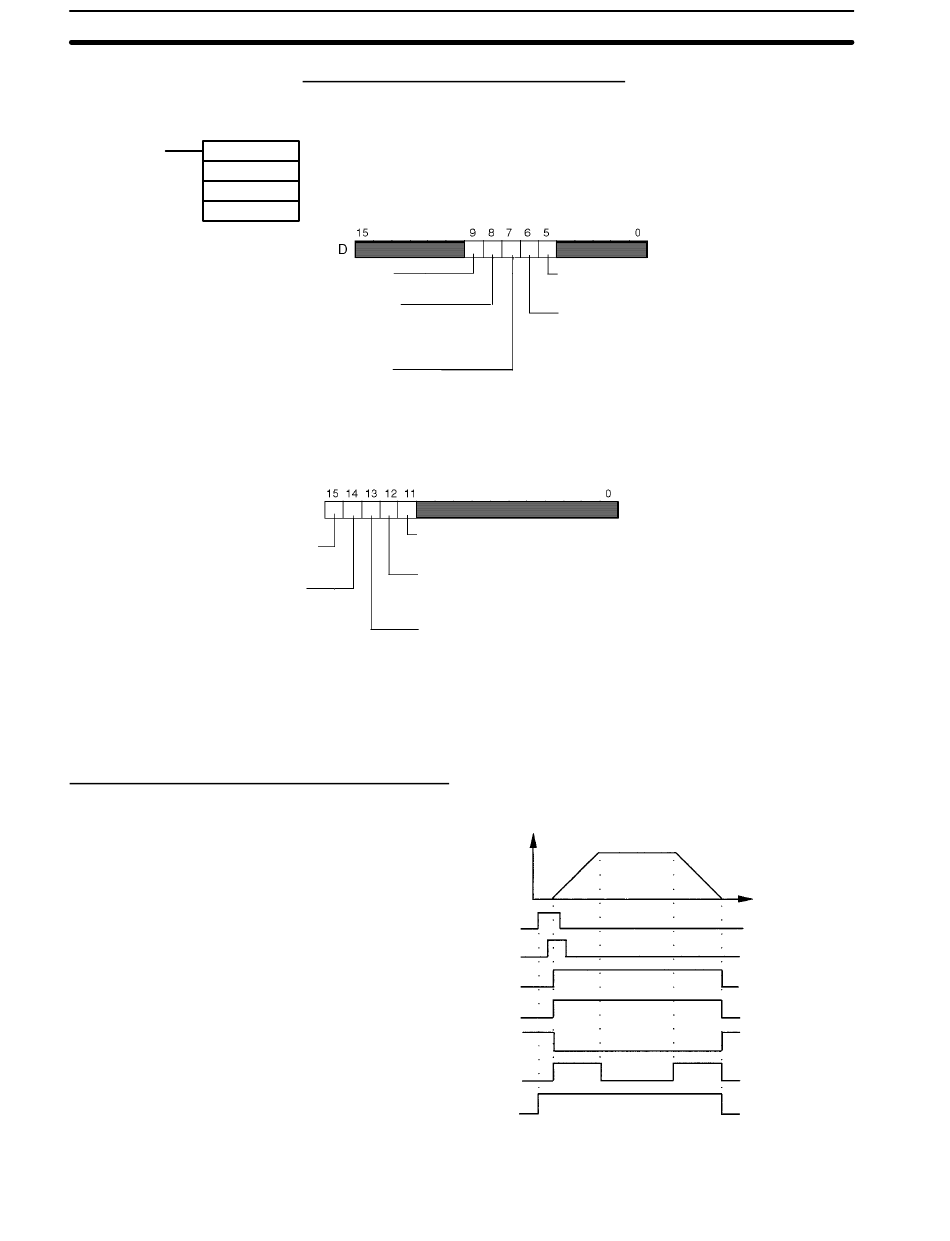

Mode indépendant avec accélération et décélération
Exécution PULS(65)
Exécution ACC(----)
Sortie 0 en cours
Sortie 1 en cours
Achèvement de la Sortie
Etat de la sortie
Nombre défini d'impulsions
Rem. Sortie 0 : sortie d'impulsions.
Sortie 1 : sortie direction.
Nombre d'impulsions
0 : Non défini
1 : Defini
Achèvement de la sortie d'impulsions
0 : Non achevé
1 : Achevé
0 : Taux constant
1 : Accélération ou décélération
0 : Normal
1 : Dépassement positif ou négatif survenu
0 : Non défini
1 : Défini
Fréquence
Chapitre
2-5
Temps
