Unité de liaison d'E/S CompoBus/S
Connexion du chemin de
communication
CompoBus/S
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
2. Le mode communication longue distance ne peut être utilisé que lorsqu'une
des unités Maîtres suivantes est connectée : C200HW-SRM21-V1,
CQM1-SRM21-V1 ou SRM1-C0j-V2.

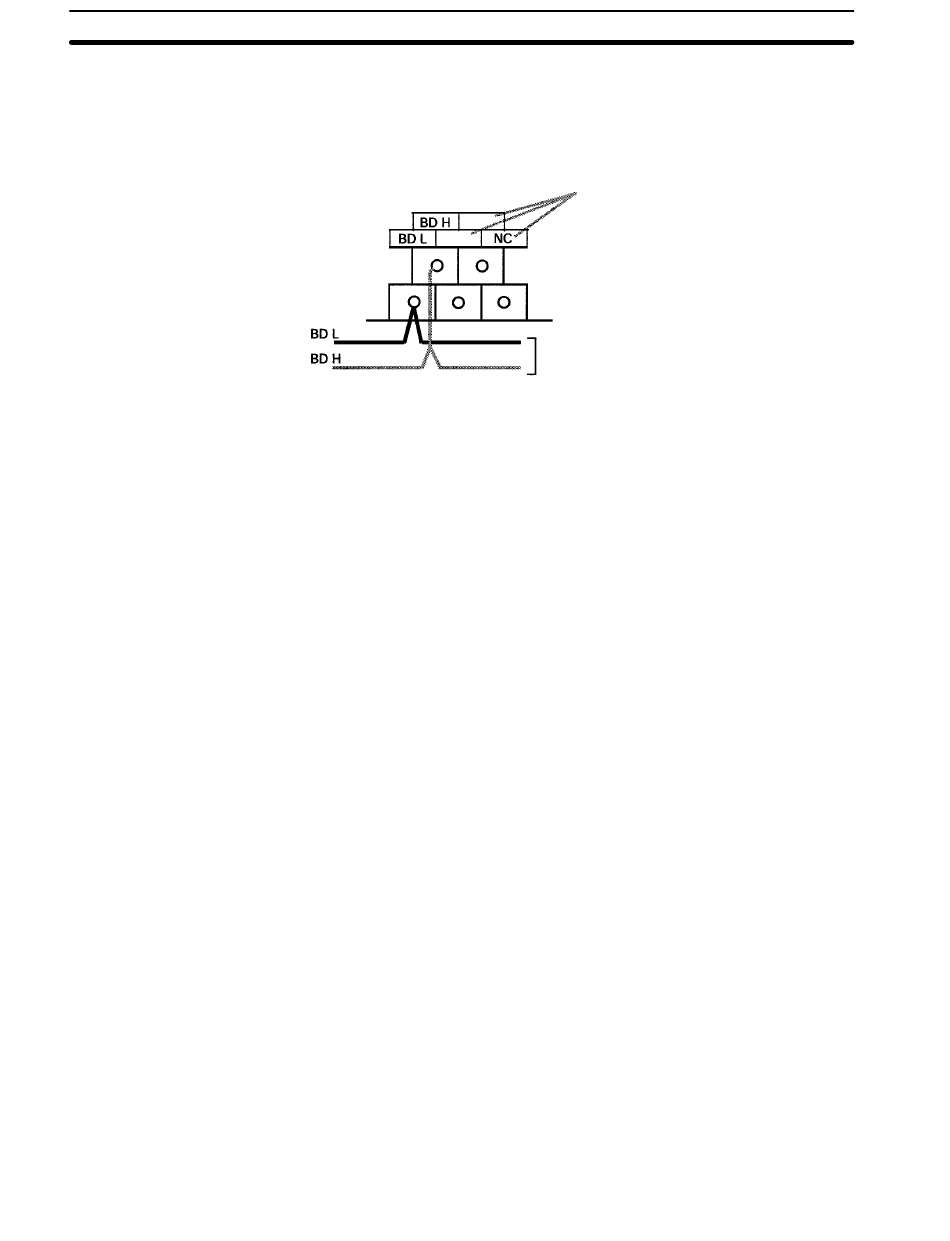

Connecter le chemin de communication CompoBus/S comme indiqué dans le
schéma suivant :
NC
NC
(BS+)
(BS +)
(BS--)
(BS --)
Ces délimiteurs ne sont pas utilisés. Ils
peuvent l'être cependant comme délimi-
teurs de relais d'alimentation des commu-
nications.
Connecter un câble de communication CompoBus/S.
Chapitre
3-2
