Commande d'impulsions synchronisée (CPM2A/CPM2C uniquement)
Codeur rotatif
Marron
Numéros de broches
du connecteur des
entrées
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
148
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr
Câblage

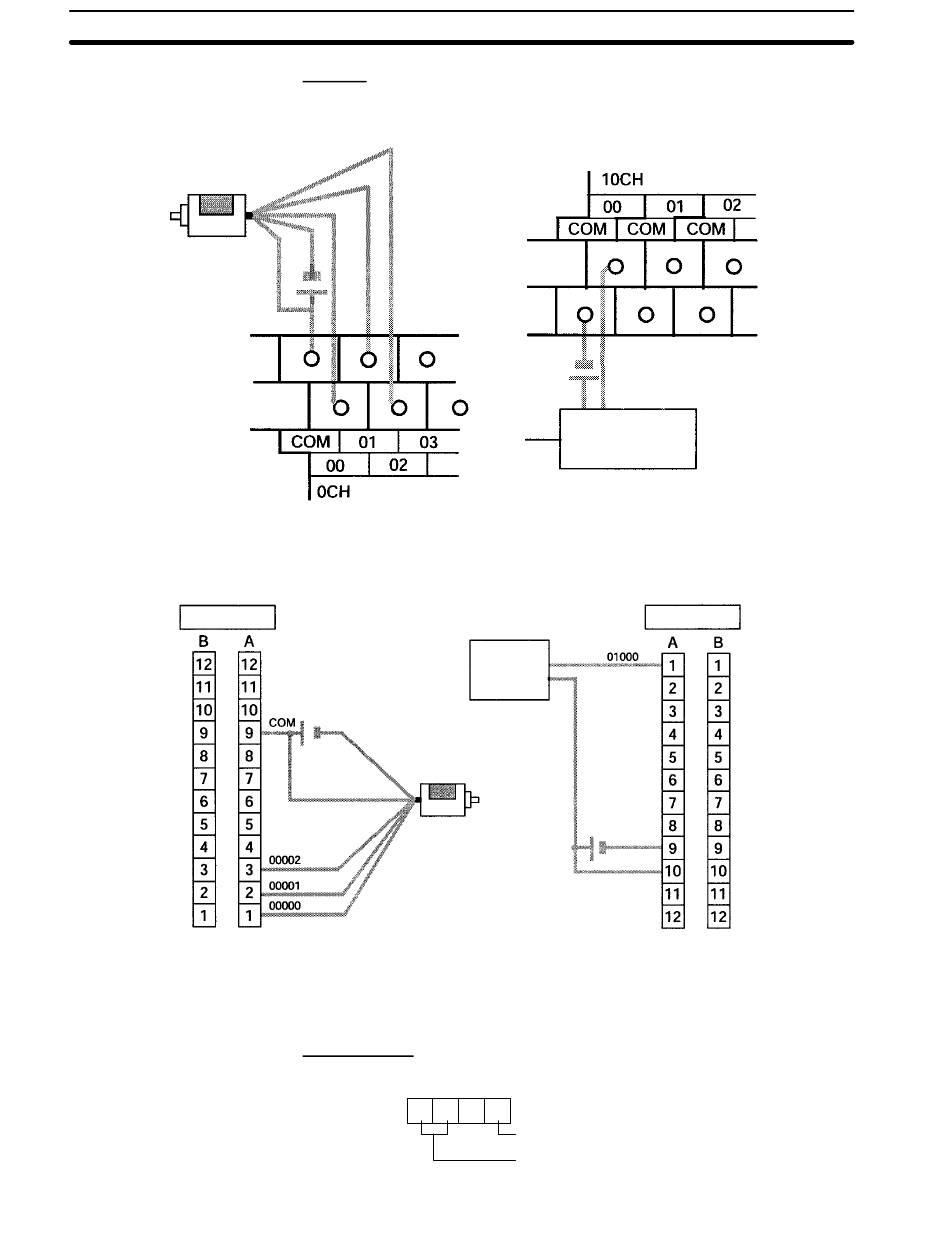

Câbler le CPM2A comme montré dans l'illustration suivante :
Orange
Blanc
Noir
Bleu
Câbler le CPM2C comme montré dans l'illustration suivante. Dans ce cas, une
unité centrale avec des sorties de transistor récepteur est utilisée.
Bleu
Codeur rotatif
Marron
Orange
Blanc
Noir
Rem. Pour plus d'informations concernant le câblage du pilote du moteur aux sorties
et le câblage au codeur rotatif aux entrées, se reporter au Manuel de program-
mation du CPM2A/CPM2C.
Setup de l'API
15
DM 6642
0
Pilote du moteur
Pilote du
moteur
COM
24 Vc.c.
0
2
0
0
0 : Entrée bidirectionnelle
02 : Utilise une sortie de synchronisation de phase
Chapitre
2-7
Connecteur de sortie
