DEMONTAGE ET MONTAGE (Suite)
(31) Ve ´ rifier le jeu de pile de frein au moyen d'une
jauge d'e ´ paisseur (Fig. 139). Le jeu doit e ˆ tre de 0,062
– 1,98 mm (0,024 – 0,078 pouce). Si le jeu de pile de
frein est incorrect, les organes de pile de frein ne
sont pas assis correctement. Remonter la pile de
frein en cas de besoin.

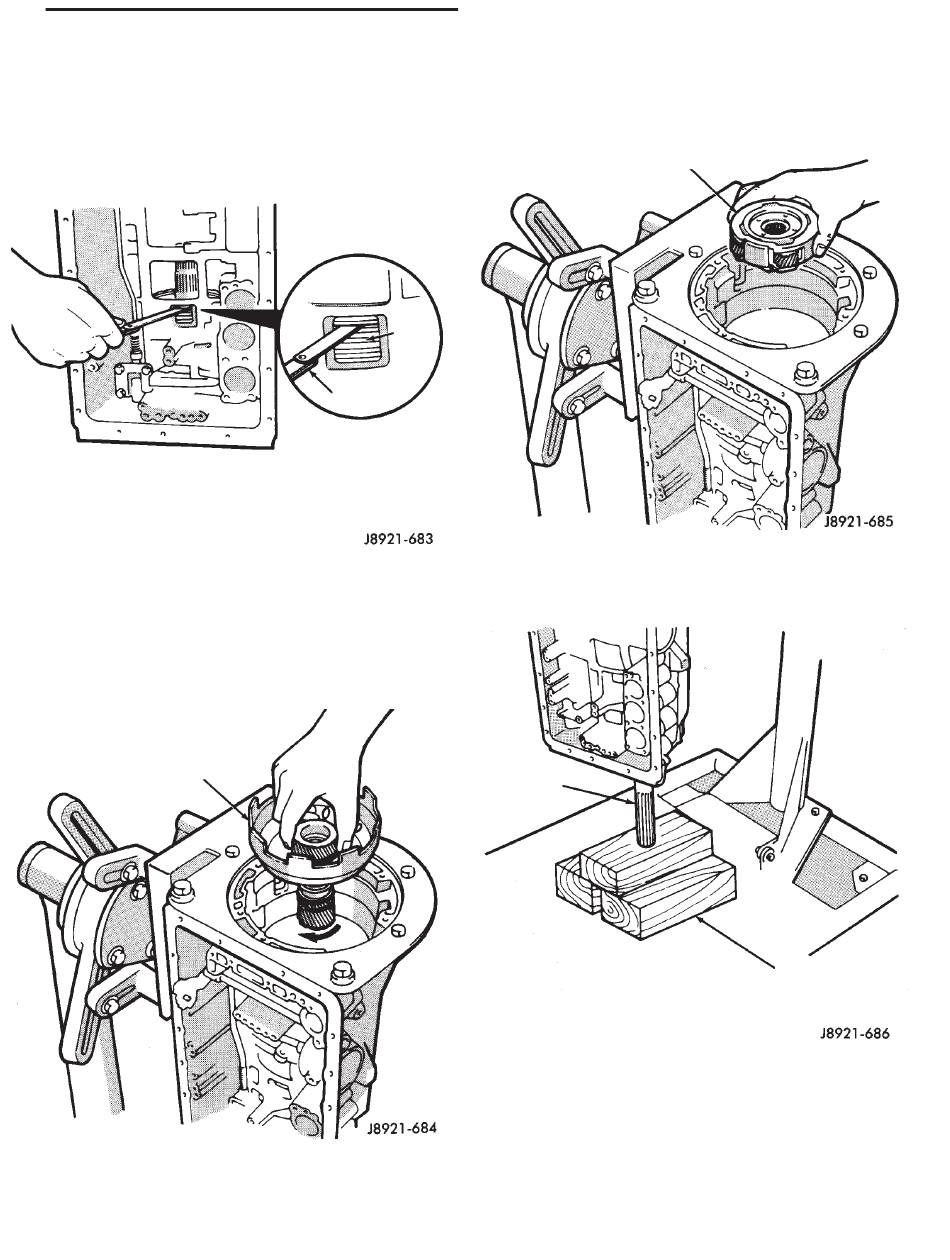

Fig. 139 Ve ´ rification du jeu de pile de frein de 2e ` me
(32) Poser le plane ´ taire et le tambour d'entre ´ e
(Fig. 140). Les onglets de rondelle de bute ´ e de tam-
bour doivent e ˆ tre en place dans le tambour. Utiliser
du pe ´ trolatum pour immobiliser la rondelle de bute ´ e
en cas de besoin.
PLANETAIRE ET TAMBOUR
D'ENTREE
Fig. 140 Pose de plane ´ taire et de tambour d'entre ´ e
BOITES DE VITESSES ET DE TRANSFERT
(33) Poser le satellite avant sur le plane ´ taire (Fig.
141).
PILE DE
FREIN
JAUGE
D'EPAISSEUR
(34) Soutenir l'arbre de sortie sur des blocs de bois
(Fig. 142).
SATELLITE AVANT
Fig. 141 Pose de satellite avant
ARBRE DE
SORTIE
Fig. 142 Soutien d'arbre de sortie
21 - 235
BLOCS DE BOIS
